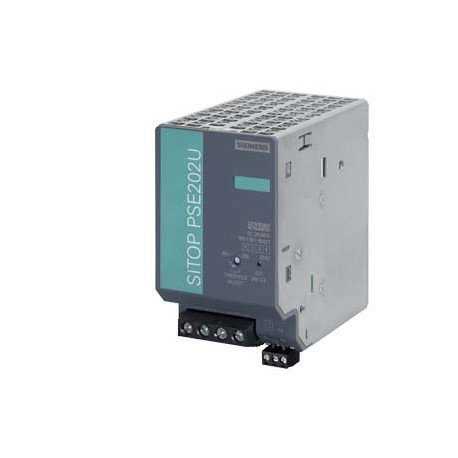

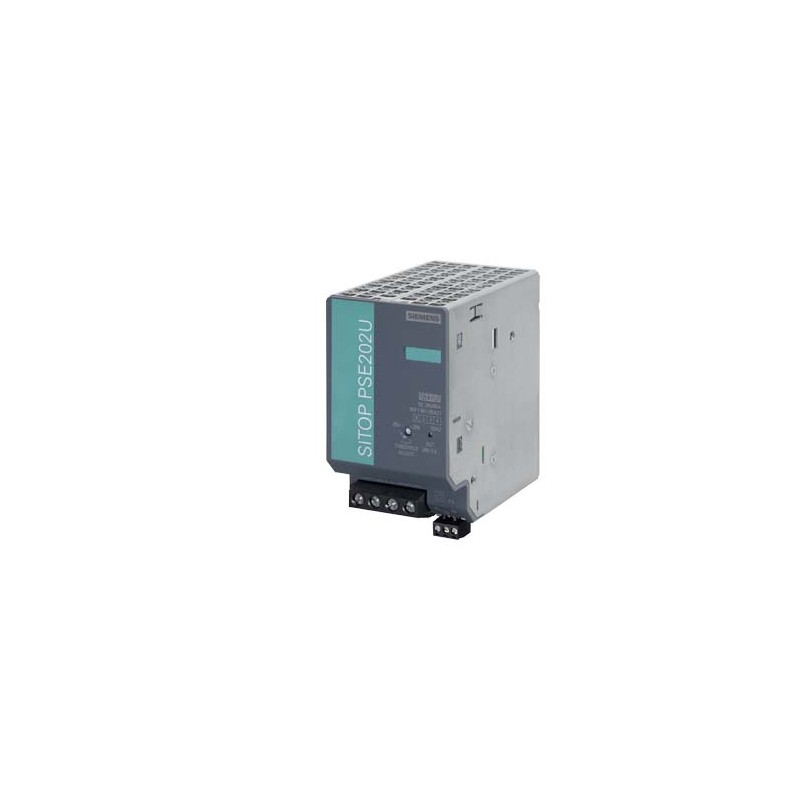

6AG1961-3BA21-7AX0 SIEMENS SIPLUS PS E202U Redundanzmodul -40...+70°C mit Conformal Coating based on 6EP1961.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1961-3BA21-7AX0 SIEMENS SIPLUS PS E202U Redundanzmodul -40...+70°C mit Conformal Coating based on 6EP1961..

6AG1961-3BA21-7AX0

SIEMENS

SIPLUS PS E202U Redundanzmodul -40...+70°C mit Conformal Coating based on 6EP1961-3BA21 . Eingang/Ausgang: DC 24V/40A geeignet zur Entkopplung zweier SITOP Stromversorgungen mit max. je 20A Ausgangsstrom

SIPLUS, Redundanz-Modul PS E202U -40 bis + 70 ° C, mit einer Schicht von besonderen Schutz, basierend auf 6EP1961-3BA21 . input/output: DC 24 V/40 A passen zur Entkopplung von zwei Stromversorgungen SITOP mit einer Intensität, die maximale Leistung von je 20

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $763.51
Stückpreis: $763.51
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC002584 - Zubehör/Ersatzteile für Steuerungen

Wert Einheit
Art des mechanischen Zubehörs (EF005994) -
Art des elektrischen Zubehörs (EF005722) -


SIPLUS PSE202U REDUNDANZMODUL
SIPLUS PS E202U Redundanzmodul -40...+70°C mit Conformal Coating based on 6EP1961-3BA21 . Eingang/Ausgang: DC 24V/40A geeignet zur Entkopplung zweier SITOP Stromversorgungen mit max. je 20A Ausgangsstrom
Eingang
EingangGleichspannung
Versorgungsspannung
● bei DC24 ... 24 V
Eingangsspannung
● bei DC24 ... 28,8 V
Ausgang
Ausganggeregelte, potentialfreie Gleichspannung
Spannungsnennwert Ua Nenn DC24 V
AusgangsspannungUe - ca. 0,5 V
Produktfunktion Ausgangsspannung ist einstellbarNein
BetriebsanzeigeLED grün für "beide Eingangsspannungen > Schaltschwelle"; LED rot für "mindestens eine Eingangsspannung < Schaltschwelle"
Signalisierungpotenzialfreier Relaiskontakt (Wechsler, Kontaktbelastbarkeit 8 A/AC 240 V, DC 24 V): Meldung O. K. falls beide Eingangsspannungen > Schaltschwelle, Einstellbereich der Schaltschwelle 20 ... 25 V
Stromnennwert Ia Nenn40 A
Strombereich40 A
● Anmerkungmaximaler Summenstrom 40 A; +60 ... +70 °C: Derating 3%/K
Wirkungsgrad
Wirkungsgrad bei Ua Nenn, Ia Nenn, ca.96,6 %
Verlustleistung bei Ua Nenn, Ia Nenn, ca.34 W
Verlustleistung [W] bei Leerlauf maximal1,5 W
Sicherheit
Potenzialtrennungja, SELV gemäß EN 60950-1 (Relaiskontakt)
SchutzklasseKlasse III
Schutzart (EN 60529)IP20
Zulassungen
CE-KennzeichnungJa
EMV
Störaussendung (Emission)EN 55022 Klasse B
Störfestigkeit (Immunität)EN 61000-6-2
Umgebungsbedingungen
Umgebungstemperatur bei waagerechter Einbaulage während Betrieb-40 ... +70; bei natürlicher Konvektion (Eigenkonvektion)
Umgebungstemperatur während Lagerung und Transport-40 ... +85
Aufstellungshöhe bei Höhe über NN maximal6 000 m
Umgebungsbedingung bezogen auf Umgebungstemperatur-Luftdruck-AufstellungshöheBei Betrieb in Seehöhen von 2000 - 6000 m: Ausgangsleistungs-Derating von -7,5 %/1000 m oder Reduktion der Umgebungstemperatur um 5 K/1000 m
relative Luftfeuchte mit Betauung gemäß IEC 60068-2-38 maximal100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
chemische Widerstandsfähigkeit gegen handelsübliche KühlschmierstoffenJa; inkl. Diesel sowie und Öltröpfchen in der Luft
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna)
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub
Beschichtung für bestückte Leiterplatte gemäß EN 61086Ja; Klasse 2 für hohe Verfügbarkeit
Ausführung der Beschichtung Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
Art der Prüfung der Beschichtung gemäß MIL-I-46058CJa; Verfärbung der Beschichtung während Lebensdauer möglich
Produktkonformität der Beschichtung Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Mechanik
AnschlusstechnikSchraubanschluss
Anschlüsse
● NetzeingangEingang, Ausgang und Ground: je 1 Schraubklemme für 0,33 ... 10 mm² ein-/feindrähtig
● HilfskontakteRelaiskontakt: 3 Schraubklemmen für 0,5 bis 2,5 mm² ein-/feindrähtig
Breite des Gehäuses70 mm
Höhe des Gehäuses125 mm
Tiefe des Gehäuses120 mm
einzuhaltender Abstand
● oben50 mm
● unten50 mm
● links0 mm
● rechts0 mm
Gewicht, etwa0,5 kg
Produkteigenschaft des Gehäuses anreihbares GehäuseJa
Montageauf Normprofilschiene EN 60715 35x7,5/15 aufschnappbar
MTBF bei 40 °C6 471 654 h
sonstige HinweiseTechnische Daten gelten bei Eingangsspannungs-Nennwerten und +25 °C Umgebungstemperatur (wenn nicht anders angegeben)


Produkt
Artikelnummer6AG1961-3BA21-7AX0
ArtikelbeschreibungSIPLUS PS E202U Redundanzmodul -40...+70°C mit Conformal Coating based on 6EP1961-3BA21 . Eingang/Ausgang: DC 24V/40A geeignet zur Entkopplung zweier SITOP Stromversorgungen mit max. je 20A Ausgangsstrom
ProduktfamilieSIPLUS Redundanzmodul
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe471 / 471
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME0,411 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße13,50 x 13,50 x 8,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4042948561638
UPC887621220518
Statistische Warennummer85044090
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4626
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.08.2006
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-04-90-02
eClass7.127-04-90-02
eClass827-04-90-02
eClass927-04-07-01
eClass9.127-04-07-01
ETIM4EC002540
ETIM5EC002540
ETIM6EC002540
ETIM7EC002540
IDEA44130
UNSPSC1439-12-10-04
UNSPSC1539-12-10-04
