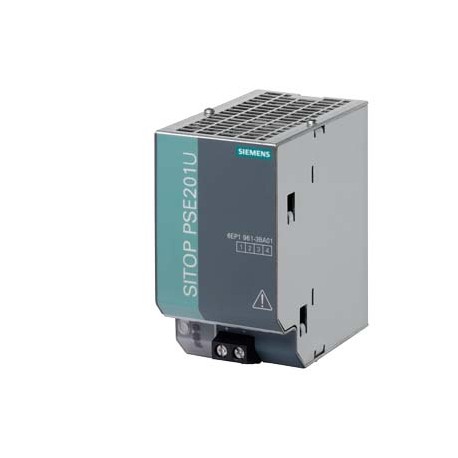

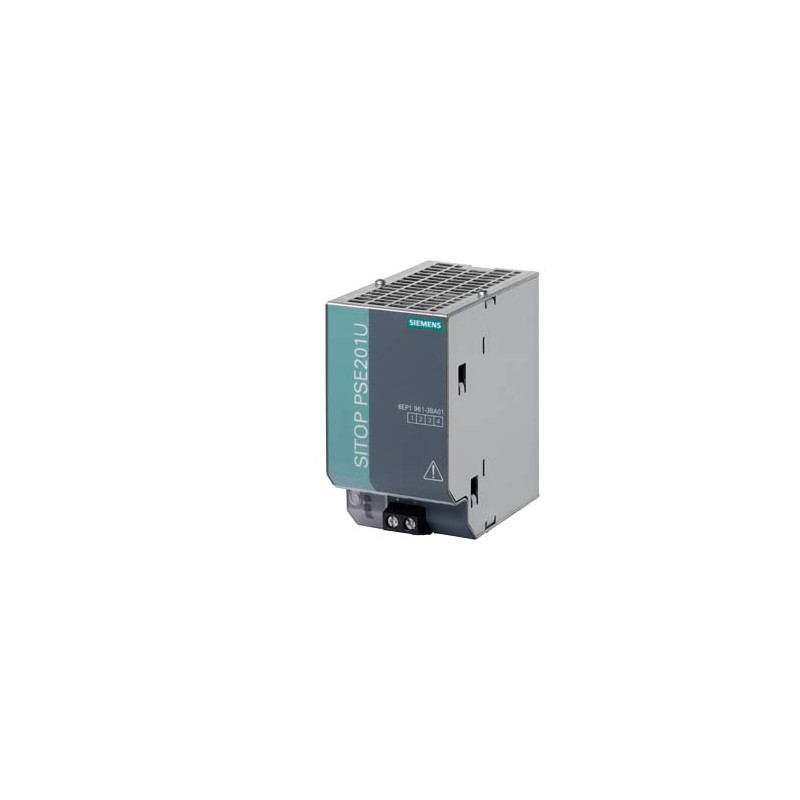

6AG1961-3BA01-7AA0 SIEMENS SIPLUS PS modular Puffermodul -25...+70°C mit Conformal Coating based on 6EP1961-.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1961-3BA01-7AA0 SIEMENS SIPLUS PS modular Puffermodul -25...+70°C mit Conformal Coating based on 6EP1961-..

6AG1961-3BA01-7AA0

SIEMENS

SIPLUS PS modular Puffermodul -25...+70°C mit Conformal Coating based on 6EP1961-3BA01 . für 6EP1x 3x-3BAX0 Pufferzeit 100ms bis 10 S abhängig vom Laststrom

SIPLUS Modul unterstützt PS modular, -25 bis + 70 ° C, mit einer Schicht von besonderen Schutz, basierend auf 6EP1961-3BA01, für 6EP1X3X-3BAX0, der backup-Zeit von 100 ms bis 10 s je nach Laststrom

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $744.70
Stückpreis: $744.70
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC002584 - Zubehör/Ersatzteile für Steuerungen

Wert Einheit
Art des elektrischen Zubehörs (EF005722) -
Art des mechanischen Zubehörs (EF005994) -


SIPLUS SITOP PS MODULAR Puffermodul
SIPLUS PS modular Puffermodul -25...+70°C mit Conformal Coating based on 6EP1961-3BA01 . für 6EP1x 3x-3BAX0 Pufferzeit 100ms bis 10 S abhängig vom Laststrom
Eingang
Versorgungsspannung bei DC Nennwert24 V
Kurvenform der Spannung am EingangDC
Eingang SpannungsbereichDC 24 ... 28,8 V
Netzausfallüberbrückung
Ausführung der NetzausfallüberbrückungPufferzeit: bei 40 A Laststrom: 200 ms; bei 20 A Laststrom: 400 ms; bei 10 A Laststrom: 800 ms; bei 5 A Laststrom: 1,6 s. In Kombination mit 6EP1 437-3BA10 reduziert sich die Pufferzeit um 100 ms. In Kombination mit 6EP1 336-2BA10 maximale Pufferzeit 100 ms (bei Laststrom 20 A).
Ausgang
Formel für AusgangsspannungUe - ca. 1 V
Ausgangsstrom
● Nennwert40 A
Signalisierung
Ausführung der Anzeige
● für NormalbetriebLED grün für "Versorgungsspannung > 20,5 V"
Schnittstellen
Produktbestandteil PC-SchnittstelleNein
Ausführung der Schnittstelleohne
Sicherheit
Potenzialtrennung zwischen Eingang und AusgangJa
BetriebsmittelschutzklasseKlasse III
Eignungsnachweis
● CE-KennzeichnungJa
Schutzart IPIP20
EMV
Norm
● für StöraussendungEN 55022 Klasse B
● für StörfestigkeitEN 61000-6-2
Umgebungsbedingungen
Umgebungstemperatur bei waagerechter Einbaulage während Betrieb-25 ... +70; bei natürlicher Konvektion (Eigenkonvektion)
Umgebungstemperatur während Lagerung und Transport-40 ... +85
Aufstellungshöhe bei Höhe über NN maximal6 000 m
Umgebungsbedingung bezogen auf Umgebungstemperatur-Luftdruck-AufstellungshöheBei Betrieb in Seehöhen von 2000 - 6000 m: Ausgangsleistungs-Derating von -7,5 %/1000 m oder Reduktion der Umgebungstemperatur um 5 K/1000 m
relative Luftfeuchte mit Betauung gemäß IEC 60068-2-38 maximal100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
chemische Widerstandsfähigkeit gegen handelsübliche KühlschmierstoffenJa; inkl. Diesel und Öltröpfchen in der Luft
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna)
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub
Beschichtung für bestückte Leiterplatte gemäß EN 61086Ja; Klasse 2 für hohe Verfügbarkeit
Ausführung der Beschichtung Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
Art der Prüfung der Beschichtung gemäß MIL-I-46058CJa; Verfärbung der Beschichtung während Lebensdauer möglich
Produktkonformität der Beschichtung Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Mechanik
Ausführung des elektrischen AnschlussesSchraubanschluss
● am Eingang+: 1 Schraubklemme für 0,5 ... 10 mm²
● am Ausgang-: 1 Schraubklemme für 0,5 ... 10 mm²
● für Steuerstromkreis und Statusmeldung-
Breite des Gehäuses70 mm
Höhe des Gehäuses125 mm
Tiefe des Gehäuses121 mm
einzuhaltender Abstand
● oben50 mm
● unten50 mm
● links0 mm
● rechts0 mm
Nettogewicht1,2 kg
Produkteigenschaft des Gehäuses anreihbares GehäuseJa
Befestigungsartauf Normprofilschiene EN 60715 35x7,5/15 aufschnappbar
MTBF bei 40 °C2 538 071 h
Referenzkennzeichen gemäß IEC 81346-2:2009T
sonstige HinweiseTechnische Daten gelten bei Eingangsspannungs-Nennwerten und +25 °C Umgebungstemperatur (wenn nicht anders angegeben)


Produkt
Artikelnummer6AG1961-3BA01-7AA0
ArtikelbeschreibungSIPLUS PS modular Puffermodul -25...+70°C mit Conformal Coating based on 6EP1961-3BA01 . für 6EP1x 3x-3BAX0 Pufferzeit 100ms bis 10 S abhängig vom Laststrom
ProduktfamilieSIPLUS Puffermodul
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe471 / 471
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME1,200 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße13,50 x 13,50 x 8,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4042948568408
UPCNicht verfügbar
Statistische Warennummer85049090
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4626
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.01.2012
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.
