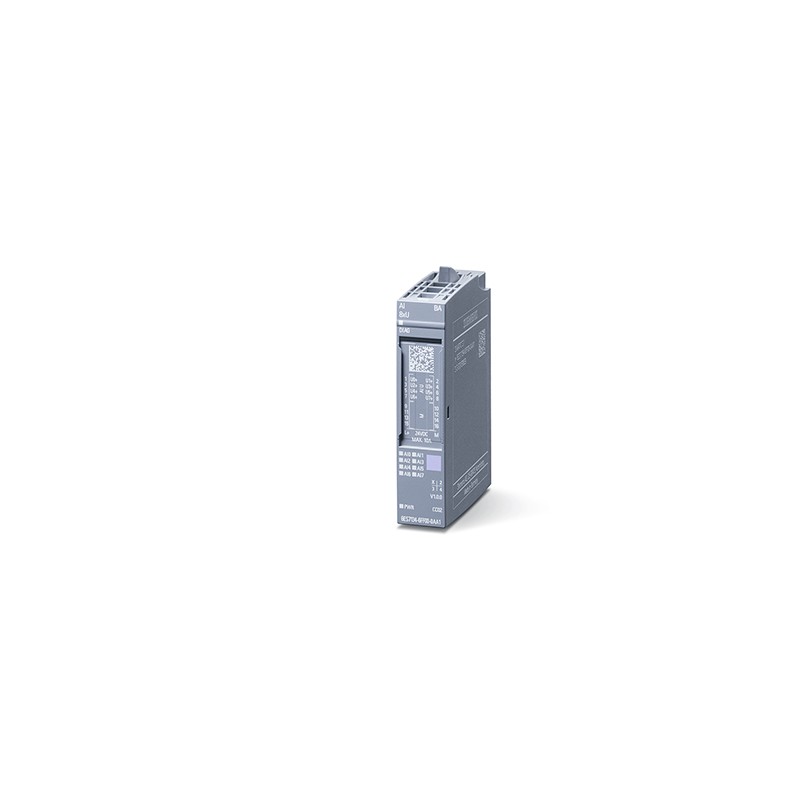

6AG1134-6FF00-2AA1 SIEMENS SIPLUS ET 200SP AI 8xU BASIC -40 ... +60°C mit Conformal Coating based on 6ES7134.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

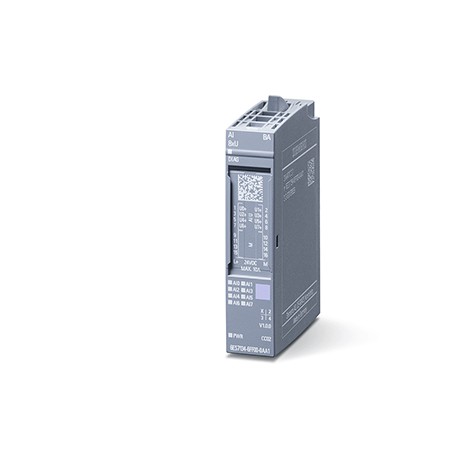

6AG1134-6FF00-2AA1 SIEMENS SIPLUS ET 200SP AI 8xU BASIC -40 ... +60°C mit Conformal Coating based on 6ES7134..

6AG1134-6FF00-2AA1

SIEMENS

SIPLUS ET 200SP AI 8xU BASIC -40 ... +60°C mit Conformal Coating based on 6ES7134-6FF00-0AA1 . AI 8XU Basic, passend für BU-Typ A0, A1, Farbcode CC02, Modul-Diagnose, 16 Bit

SIPLUS ET 200SP AI 8xU BASIC -40 ... +60 °C mit Beschichtung gebildet basierend auf 6ES7134-6FF00-0AA1 . AI 8XU BASIC, geeignet für Typ BU A0, A1, Farbcode CC02, Modul-Diagnose, 16bit

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $754.71
Stückpreis: $754.71
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001596 - Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul

Wert Einheit
Kategorie nach EN 954-1 (EF006782) -
Explosionsschutz-Kategorie für Staub (EF003998) -
Ausführung des elektrischen Anschlusses (EF003961) -
Versorgungsspannung bei AC 60 Hz (EF007533) -V
SIL nach IEC 61508 (EF009889) -
Explosionsschutz-Kategorie für Gas (EF003997) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Versorgungsspannung bei AC 50 Hz (EF007532) -V
Schutzart (IP) (EF005474) -
Schutzart (NEMA) (EF011959) -
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Eingang, Strom (EF003204) false
Eingang, Spannung (EF003205) true
Eingang, Widerstand (EF003206) false
Eingang, Widerstandsthermometer (EF003207) false
Eingang, Thermoelement (EF003208) false
Eingangssignal konfigurierbar (EF003209) true
Auflösung der Analogeingänge (EF003575) 16Bit
Ausgang, Strom (EF003212) -
Ausgang, Spannung (EF003213) -
Ausgangssignal konfigurierbar (EF003214) -
Auflösung der Analogausgänge (EF003577) -Bit
Anzahl der analogen Eingänge (EF001994) 8
Anzahl der analogen Ausgänge (EF001995) 0
Analoge Eingänge konfigurierbar (EF008518) true
Analoge Ausgänge konfigurierbar (EF008519) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) -
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) -
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) -
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) -
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) -
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) -
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) false
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) true
Geeignet für Sicherheitsfunktionen (EF001597) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) -
Zugehöriges Betriebsmittel (Ex ib) (EF004142) -
Breite (EF000008) 15.0mm
Höhe (EF000040) -mm
Tiefe (EF000049) -mm


SIPLUS ET 200SP AI 8xU BASIC -40 ... +60°C mit Conformal Coating based on 6ES7134-6FF00-0AA1 . AI 8XU Basic, passend für BU-Typ A0, A1, Farbcode CC02, Modul-Diagnose, 16 Bit
Allgemeine Informationen
Produkttyp-BezeichnungAI 8xU BA
Firmware-Version
● FW-Update möglichJa
verwendbare BaseUnitsBU-Typ A0, A1
Farbcode für modulspezifisches FarbkennzeichnungsschildCC02
Produktfunktion
● I&M-DatenJa; I&M0 bis I&M3
● taktsynchroner BetriebNein
● Messbereich skalierbarNein
Engineering mit
● PROFIBUS ab GSD-Version/GSD-RevisionGSD Revision 5
● PROFINET ab GSD-Version/GSD-RevisionGSDML V2.3
Betriebsart
● OversamplingNein
● MSINein
CiR - Configuration in RUN
Umparametrieren im RUN möglichJa
Kalibrieren im RUN möglichNein
Versorgungsspannung
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
VerpolschutzJa
Eingangsstrom
Stromaufnahme, max.25 mA
Verlustleistung
Verlustleistung, typ.0,7 W
Adressbereich
Adressraum je Modul
● Adressraum je Modul, max.16 byte
Analogeingaben
Anzahl Analogeingänge8; Single-ended
zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max.30 V
Zykluszeit (alle Kanäle), min.1 ms; pro Kanal
Eingangsbereiche (Nennwerte), Spannungen
● 0 bis +10 VJa; 15 bit
— Eingangswiderstand (0 bis 10 V)100 kΩ
● -10 V bis +10 VJa; 16 bit inkl. Vorzeichen
— Eingangswiderstand (-10 V bis +10 V)100 kΩ
Leitungslänge
● geschirmt, max.200 m
Analogwertbildung für die Eingänge
Integrations- und Wandlungszeit/Auflösung pro Kanal
● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max.16 bit
● Integrationszeit parametrierbarJa
● Störspannungsunterdrückung für Störfrequenz f1 in Hz16,67 / 50 / 60 / 4 800 (16,67 / 50 / 60)
● Wandlungszeit (pro Kanal)180 / 60 / 50 / 0,625 (67,5 / 22,5 / 18,75) ms
Glättung der Messwerte
● Anzahl der Glättungsstufen4; keine; 4-/8-/16-fach
● parametrierbarJa
Geber
Anschluss der Signalgeber
● für SpannungsmessungJa
● für Strommessung als 4-Draht-MessumformerNein
Fehler/Genauigkeiten
Linearitätsfehler (bezogen auf Eingangsbereich), (+/-)0,02 %
Temperaturfehler (bezogen auf Eingangsbereich), (+/-)0,009 %/K
Übersprechen zwischen den Eingängen, min.-50 dB
Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-)0,05 %
Gebrauchsfehlergrenze im gesamten Temperaturbereich
● Spannung, bezogen auf Eingangsbereich, (+/-)0,9 %
Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C)
● Spannung, bezogen auf Eingangsbereich, (+/-)0,3 %
Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz
● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min.70 dB; bei Wandlungszeit 67,5 / 22,5 / 18,75 ms: 40 dB
Alarme/Diagnosen/Statusinformationen
DiagnosefunktionJa
Alarme
● DiagnosealarmJa
● GrenzwertalarmNein
Diagnosen
● Überwachung der VersorgungsspannungJa
● DrahtbruchNein
● KurzschlussNein
● SammelfehlerJa
● Überlauf/UnterlaufJa
Diagnoseanzeige LED
● Überwachung der Versorgungsspannung (PWR-LED)Ja; grüne PWR-LED
● KanalstatusanzeigeJa; grüne LED
● für KanaldiagnoseNein
● für ModuldiagnoseJa; grüne / rote DIAG-LED
Potenzialtrennung
Potenzialtrennung Kanäle
● zwischen den KanälenNein
● zwischen den Kanälen und RückwandbusJa
● zwischen den Kanälen und Spannungsversorgung der ElektronikNein
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● waagerechte Einbaulage, min.-40 °C; = Tmin (inkl. Betauung / Frost)
● waagerechte Einbaulage, max.60 °C; = Tmax
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
Widerstandsfähigkeit
Kühl- und Schmierstoffe
— Beständig gegen handelsübliche Kühl- und SchmierstoffeJa; inkl. Diesel und Öltröpfchen in der Luft
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-3Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-6Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Conformal Coating
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086Ja; Klasse 2 für hohe Zuverlässigkeit
● Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
● Military Testing gemäß MIL-I-46058C, Amendment 7Ja; Verfärbung der Beschichtung während Lebensdauer möglich
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Maße
Breite15 mm
Gewichte
Gewicht, ca.31 g
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AG1134-6FF00-2AA1
ArtikelbeschreibungSIPLUS ET 200SP AI 8xU BASIC -40 ... +60°C mit Conformal Coating based on 6ES7134-6FF00-0AA1 . AI 8XU Basic, passend für BU-Typ A0, A1, Farbcode CC02, Modul-Diagnose, 16 Bit
ProduktfamilieSIPLUS Analoge Eingänge
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk37 Tag(e)
Nettogewicht pro ME0,039 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße7,70 x 7,00 x 2,50
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618074906
UPC804766352942
Statistische Warennummer85389091
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4257
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.06.2016
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
IDEA43562
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1134-6FF00-2AA1 DE_6AG1134-6FF00-2AA1.pdf 162 Kbytes 6AG1134-6FF00-2AA1 DE_6AG1134-6FF00-2AA1.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
