6AG1131-6BF01-7BA0 SIEMENS SIPLUS ET 200SP, digitales Eingangsmodul, DI 8x DC 24V Standard, -40...+70°C mit .. Vergrößern

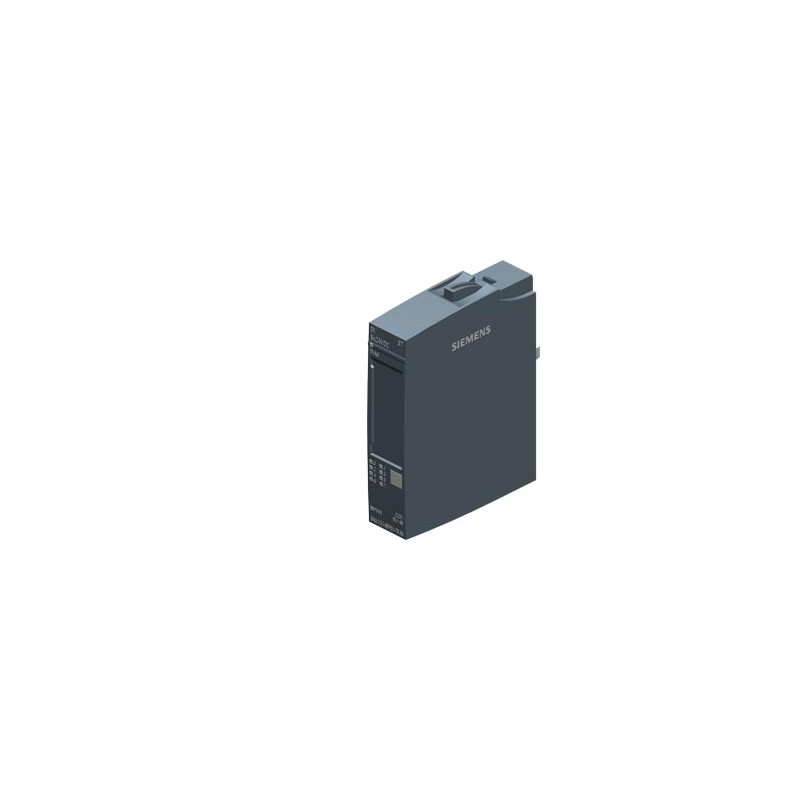

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1131-6BF01-7BA0 SIEMENS SIPLUS ET 200SP, digitales Eingangsmodul, DI 8x DC 24V Standard, -40...+70°C mit ..

6AG1131-6BF01-7BA0

SIEMENS

SIPLUS ET 200SP, digitales Eingangsmodul, DI 8x DC 24V Standard, -40...+70°C mit Conformal Coating based on 6ES7131-6BF01-0BA0 . Eingangstyp 3 (IEC 61131), Sink Input, (PNP, P-lesend), Verpackungseinheit: 1 Stück, passend für BU-Typ A0, Farbcode CC01, "Eingangsverzögerung 0,05..20ms Modul-Diagnose für: Kurzschluss Geberversorgung, Drahtbruch, Versorgungsspannung

SIPLUS ET 200SP, Modul digitale Eingänge, DI 8x DC 24V, standard, -40...+70°C mit Beschichtung gebildet basierend auf 6ES7131-6BF01-0BA0 . Typ 3 (IEC 61131), die input-sink (PNP), Lesen (P), Verpackungseinheit: 1 Stck., geeignet für Typ BU A0, Farbcode CC01, Zeit, eingangsverzögerung 0,05..20ms, Diagnose-Modul: Kurzschluss der Sensorversorgung, Drahtbruch, Netzteil

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $284.18
Stückpreis: $284.18
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001599 - Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Wert Einheit
Versorgungsspannung bei AC 50 Hz (EF007532) -V
Explosionsschutz-Kategorie für Gas (EF003997) -
Schutzart (IP) (EF005474) -
Ausführung des elektrischen Anschlusses (EF003961) -
Versorgungsspannung bei AC 60 Hz (EF007533) -V
SIL nach IEC 61508 (EF009889) -
Explosionsschutz-Kategorie für Staub (EF003998) -
Kategorie nach EN 954-1 (EF006782) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der digitalen Eingänge (EF001992) 8
Anzahl der digitalen Ausgänge (EF001993) 0
Digitale Eingänge konfigurierbar (EF008516) true
Digitale Ausgänge konfigurierbar (EF008520) -
Eingangsstrom bei Signal 1 (EF001428) 2.5mA
Zulässige Spannung am Eingang (EF007554) ['-30.0', '30.0']V
Art der Eingangsspannung (EF003033) DC
Art des Digitalausgangs (EF003601) ohne
Ausgangsstrom (EF003202) -A
Zulässige Spannung am Ausgang (EF007553) ['-', '-']V
Art der Ausgangsspannung (EF008222) -
Kurzschlussschutz, Ausgänge vorhanden (EF003203) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) -
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) -
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) -
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) -
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) -
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Verzögerungszeit bei Signalwechsel (EF002382) ['0.05', '20.0']ms
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) true
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) false
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) true
Geeignet für Sicherheitsfunktionen (EF001597) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) -
Zugehöriges Betriebsmittel (Ex ib) (EF004142) -
Breite (EF000008) 15.0mm
Höhe (EF000040) 73.0mm
Tiefe (EF000049) 58.0mm


SIPLUS ET 200SP, digitales Eingangsmodul, DI 8x DC 24V Standard, -40...+70°C mit Conformal Coating based on 6ES7131-6BF01-0BA0 . Eingangstyp 3 (IEC 61131), Sink Input, (PNP, P-lesend), Verpackungseinheit: 1 Stück, passend für BU-Typ A0, Farbcode CC01, "Eingangsverzögerung 0,05..20ms Modul-Diagnose für: Kurzschluss Geberversorgung, Drahtbruch, Versorgungsspannung
Allgemeine Informationen
Produkttyp-BezeichnungDI 8x24 VDC ST
Firmware-Version
● FW-Update möglichNein
verwendbare BaseUnitsBU-Typ A0
Farbcode für modulspezifisches FarbkennzeichnungsschildCC01
Produktfunktion
● I&M-DatenJa; I&M0 bis I&M3
● taktsynchroner BetriebNein
Betriebsart
● DIJa
● ZählerNein
● OversamplingNein
● MSINein
Versorgungsspannung
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
VerpolschutzJa
Eingangsstrom
Stromaufnahme, max.50 mA; alle Kanäle aus Geberversorgung gespeist
Geberversorgung
Anzahl Ausgänge8
Ausgangsspannung, min.19,2 V
Kurzschluss-SchutzJa; je Modul
24 V-Geberversorgung
● 24 VJa
● Kurzschluss-SchutzJa
● Ausgangsstrom je Kanal, max.700 mA
● Ausgangsstrom je Modul, max.700 mA
Verlustleistung
Verlustleistung, typ.1 W; 24 V, 8 Eingänge über Geberversorgung gespeist
Adressbereich
Adressraum je Modul
● Eingänge1 byte; + 1 byte für QI-Information
Hardware-Ausbau
automatische KodierungJa
● mechanisches KodierelementJa
Submodule
● konfigurierbare Submodule, max.4
Auswahl BaseUnit für Anschlussvarianten
● 1-Leiter-AnschlussBU-Typ A0
● 2-Leiter-AnschlussBU-Typ A0
● 3-Leiter-AnschlussBU-Typ A0 mit AUX-Klemmen
● 4-Leiter-AnschlussBU-Typ A0 + Potenzialverteilermodul
Digitaleingaben
Anzahl der Eingänge8
digitale Eingänge parametrierbarJa
M/P-lesendP-lesend
Eingangskennlinie nach IEC 61131, Typ 3Ja
Eingangsspannung
● Nennwert (DC)24 V
— DC 24 VJa
● für Signal "0"-30 ... +5 V
● für Signal "1"+11 ... +30 V
Eingangsstrom
● für Signal "1", typ.2,5 mA
Eingangsverzögerung (bei Nennwert der Eingangsspannung)
für Standardeingänge
— parametrierbarJa; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms (jeweils + leitungslängenabhängige Verzögerung von 30 bis 500 µs)
— bei "0" nach "1", min.0,05 ms
— bei "0" nach "1", max.20 ms
— bei "1" nach "0", min.0,05 ms
— bei "1" nach "0", max.20 ms
Leitungslänge
● geschirmt, max.1 000 m
● ungeschirmt, max.600 m
Geber
Anschließbare Geber
● 2-Draht-SensorJa
— zulässiger Ruhestrom (2-Draht-Sensor), max.1,5 mA
Alarme/Diagnosen/Statusinformationen
DiagnosefunktionJa
Alarme
● DiagnosealarmJa
Diagnosen
● Diagnoseinformation auslesbarJa
● Überwachung der VersorgungsspannungJa
— parametrierbarJa
● Überwachung der GeberversorgungJa; Modulweise, optionale Beschaltung zur Vermeidung einer Leitungsbruch-Diagnose bei einfachen Geberkontakten: 25 kOhm bis 45 kOhm
● DrahtbruchJa; modulweise
● KurzschlussJa; modulweise
Diagnoseanzeige LED
● Überwachung der Versorgungsspannung (PWR-LED)Ja; grüne PWR-LED
● KanalstatusanzeigeJa; grüne LED
● für KanaldiagnoseNein
● für ModuldiagnoseJa; grüne / rote DIAG-LED
Potenzialtrennung
Potenzialtrennung Kanäle
● zwischen den KanälenNein
● zwischen den Kanälen und RückwandbusJa
● zwischen den Kanälen und Spannungsversorgung der ElektronikNein
Isolation
Isolation geprüft mitDC 707 V (Type Test)
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● waagerechte Einbaulage, min.-40 °C; = Tmin (inkl. Betauung / Frost)
● waagerechte Einbaulage, max.70 °C; = Tmax
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; inkl. Betauung / Frost zulässig (Keine Inbetriebnahme im betauten Zustand)
Widerstandsfähigkeit
Kühl- und Schmierstoffe
— Beständig gegen handelsübliche Kühl- und SchmierstoffeJa; inkl. Diesel und Öltröpfchen in der Luft
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-3Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-6Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Conformal Coating
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086Ja; Klasse 2 für hohe Zuverlässigkeit
● Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
● Military Testing gemäß MIL-I-46058C, Amendment 7Ja; Verfärbung der Beschichtung während Lebensdauer möglich
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Maße
Breite15 mm
Höhe73 mm
Tiefe58 mm
Gewichte
Gewicht, ca.28 g
letzte Änderung:25.08.2020


Produkt
Artikelnummer6AG1131-6BF01-7BA0
ArtikelbeschreibungSIPLUS ET 200SP, digitales Eingangsmodul, DI 8x DC 24V Standard, -40...+70°C mit Conformal Coating based on 6ES7131-6BF01-0BA0 . Eingangstyp 3 (IEC 61131), Sink Input, (PNP, P-lesend), Verpackungseinheit: 1 Stück, passend für BU-Typ A0, Farbcode CC01, "Eingangsverzögerung 0,05..20ms Modul-Diagnose für: Kurzschluss Geberversorgung, Drahtbruch, Versorgungsspannung
ProduktfamilieSIPLUS Digitale Eingänge
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk37 Tag(e)
Nettogewicht pro ME0,036 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße6,50 x 7,60 x 2,30
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618090050
UPC804766672323
Statistische Warennummer85389091
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4257
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 08.02.2018
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1131-6BF01-7BA0 DE_6AG1131-6BF01-7BA0.pdf 134 Kbytes 6AG1131-6BF01-7BA0 DE_6AG1131-6BF01-7BA0.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
