> SIEMENS>ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE>Andere modulare Geräte>5TT5200 SIEMENS NOT-AUS-Relais T55 230V 10A Einbautiefe 55mm
Vorheriges Produkt Nächstes Produkt

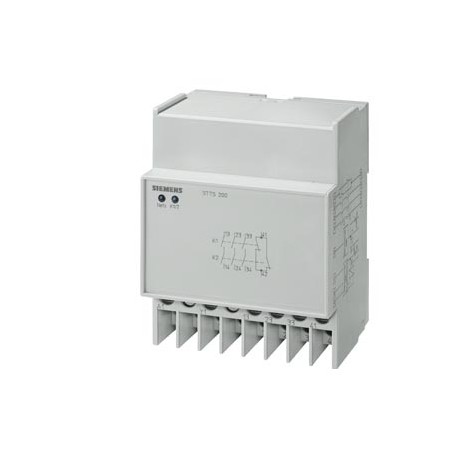

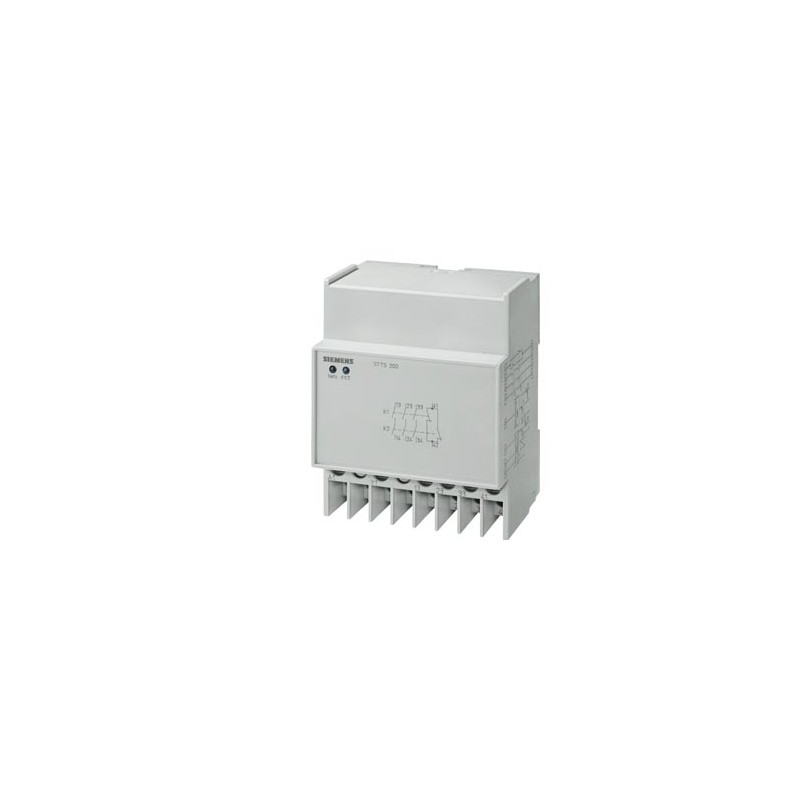

5TT5200 SIEMENS NOT-AUS-Relais T55 230V 10A Einbautiefe 55mm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

5TT5200 SIEMENS NOT-AUS-Relais T55 230V 10A Einbautiefe 55mm

5TT5200

SIEMENS

NOT-AUS-Relais T55 230V 10A Einbautiefe 55mm

Not-Aus-Relais, Ue=400 V AC, Uc=230 V AC, 5 A AC. Begrenzte Rückgabe und Stornierung. Überprüfen Sie die Bedingungen.

Mehr Infos


ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Andere modulare Geräte

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $485.45
Stückpreis: $485.45

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

NOT-AUS-Relais T55 230V 10A Einbautiefe 55mm
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungNot-Aus-Relais
Ausführung des ProduktsEinbautiefe 55mm
ProduktkategorieGrundgerät
Ausführung des Eingangs / RückführeingangJa
Ausführung des Eingangs / StarteingangJa
Allgemeine technische Daten
Amplitude der Auslenkung / bei Schwingprüfung / gemäß IEC 60068-2-6 bis 55 Hz0,35 mm
Arbeitsbereichsfaktor / der Steuerspannung_10,8
elektrische Lebensdauer (Schaltspiele) / der Kontakte / bei 2 A / bei AC-15 / bei 230 V100 000
Kategorie / gemäß EN 954-14
Bestimmungsgrößen / für klimatische Anwendbarkeit / gemäß IEC 60068-10/55/04
Performance Level (PL) / gemäß EN ISO 13849-1Level e
Schalthäufigkeit / maximal600 1/h
Wiederbereitschaftszeit500 ms
Spannung
SIL-Anspruchsgrenze (Teilsystem) / gemäß EN 620613
Stoßspannungsfestigkeit / zwischen Kontakten des Relaisantriebs4 kV
Schaltvermögen
Schaltvermögen Spannung / der Kontakte
● als Öffner / bei DC-1324 V
● als Schließer / bei DC-1324 V
Schaltvermögen Strom / der Kontakte
● als Öffner / bei AC-152 A
● als Öffner / bei DC-134 A
● als Schließer / bei AC-153 A
● als Schließer / bei DC-134 A
● als Wechsler / bei AC-15 A
Verlustleistung
Verlustleistung [V∙A]
● der Magnetspule / im Relaisantrieb3,5 VA
● des Kontakts / im Relaisantrieb0,8 VA
Hauptstromkreis
Betriebsfrequenz / Bemessungswert50 Hz
Steuerstromkreis
Spannungsart / der SteuerspeisespannungAC
Steuerspannung / an der Anschlussklemme Y1 / bei AC/DC24 V
Steuerspeisespannung
● bei AC / Bemessungswert230 V
● bei AC / bei 50 Hz / Bemessungswert / minimal184 V
● bei AC / bei 50 Hz / Bemessungswert / maximal253 V
● bei AC / bei 60 Hz / Bemessungswert / minimal184 V
● bei AC / bei 60 Hz / Bemessungswert / maximal253 V
Steuerstrom / an der Anschlussklemme Y1 / bei DC45 mA
Arbeitsbereichsfaktor / der Steuerspannung_21,1
Eignung
Eignung zur Verwendung
● SicherheitsschalterJa
● Überwachung von MagnetschalternNein
● Überwachung von NäherungsschalternNein
● Überwachung von NOT-AUS-KreisenJa
● Überwachung von optoelektronischen SchutzeinrichtungenNein
● Überwachung von PositionsschalternJa
● Überwachung von taktilen SensorenNein
● Überwachung von VentilenNein
Produktfunktion
Produktfunktion / MutingfunktionNein
Anzahl
Anzahl der Anschlussklemmen / mit Kreuzschlitz Schraubenkopf1
Anzahl der Ausgänge / als kontaktbehaftetes Schaltelement / sicherheitsgerichtet / unverzögert schaltend4
Anschlüsse
Art der anschließbaren Leiterquerschnitte2 × 2,5mm² (starr max.) ; 1 × 0,5mm² (flexibel, mit Aderendhülse min.)
Ausführung des elektrischen AnschlussesSchraubanschluss
● StecksockelNein
Mechanischer Aufbau
Höhe90 mm
Breite71 mm
Breite der Öffnung / der Kontakte1 mm
Tiefe55 mm
Befestigungsart / Schienen-MontageJa
einzuhaltender Abstand / zwischen Kontakten des Relaisantriebs3 mm
Nettogewicht284 g
Umgebungsbedingungen
Umgebungstemperatur / während Betrieb
● minimal0 °C
● maximal50 °C

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärungSonstige

Bestätigungen

TUEV

Sonstige

EAC

EG/EU-Konformitätsbescheinigung

Umweltbestätigung

Sonstige

Sonstige

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
Datum:
09.05.2022


Zusätzliche Daten

Produkt
Artikelnummer5TT5200
ArtikelbeschreibungNOT-AUS-Relais T55 230V 10A Einbautiefe 55mm
ProduktfamilieSENTRON NOT-HALT-Modul 5TT5
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe13C
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-P-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)5 Tag(e)
Nettogewicht pro ME0,295 kg
Verpackungsmaße75,00 x 93,00 x 75,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869251165
UPCNicht verfügbar
Statistische Warennummer85364900
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5521
GeschäftsbereichskennzahlP310
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1539-12-22-05

ETIM-Daten

ETIM: EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen

Wert Einheit
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) -
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) -
Rückfallverzögerung (EF001129) -s
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) -
Tragschienenmontage möglich (EF003972) -
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) -
Bemessungssteuerspeisespannung Us bei DC (EF003980) -V
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Ausführung (EF000010) sonstige
Geeignet zur Überwachung von Positionsschaltern (EF007270) true
Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) true
Geeignet zur Überwachung von Ventilen (EF007272) false
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) false
Geeignet zur Überwachung von taktilen Sensoren (EF007271) false
Geeignet zur Überwachung von Magnetschaltern (EF007266) false
Geeignet zur Überwachung von Näherungsschaltern (EF007267) false
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Spannungsart zur Betätigung (EF008242) AC
Mit abnehmbaren Klemmen (EF003340) false
Auswertung der Eingänge (EF008245) dreikanalig
Mit Starteingang (EF003342) true
Mit Mutingfunktion (EF004057) false
Mit Rückführkreis (EF003343) true
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) -
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) -
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) -
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) -
Kategorie nach EN 954-1 (EF006782) 4
Sicherheitstyp nach IEC 61496-1 (EF004105) -
Stoppkategorie nach IEC 60204 (EF007498) sonstige
Performance Level nach EN ISO 13849-1 (EF007399) Level e
SIL nach IEC 61508 (EF009889) ohne
Mit TÜV-Zulassung (EF004144) true
Mit Zulassung für BG BIA (EF004145) true
Mit Zulassung nach UL (EF001783) false
Breite (EF000008) 71.0mm
Höhe (EF000040) 90.0mm
Tiefe (EF000049) 55.0mm
