SIEMENSENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGEANDERE MODULARE GERÄTE5TT3421 SIEMENS Phasenwächter AC 230V 4A

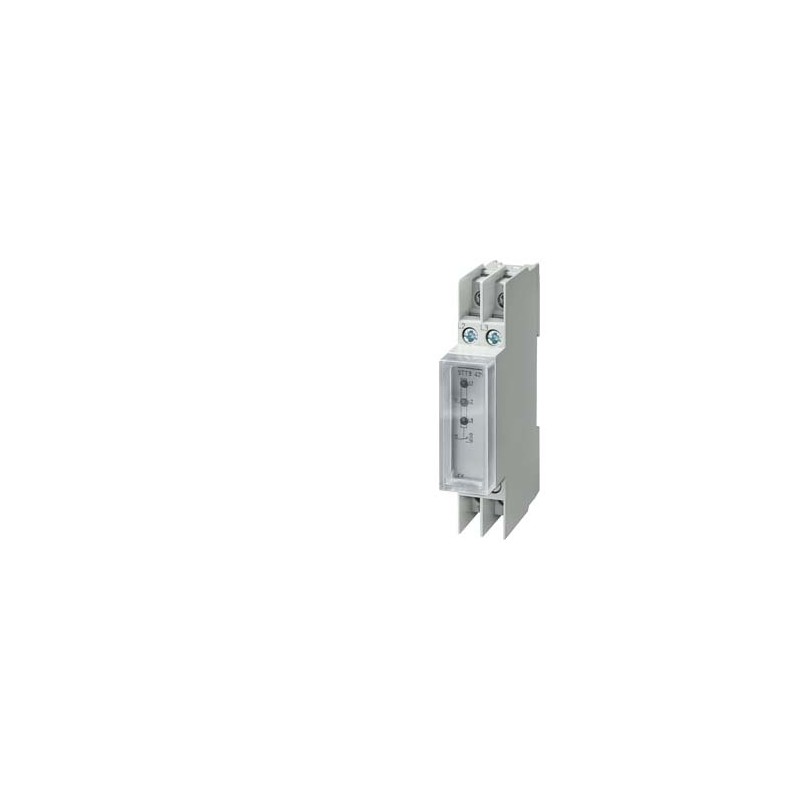

SIEMENS 5TT3421 5TT3421 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

5TT3421 SIEMENS Phasenwächter AC 230V 4A

Artikel-Nr.: 5TT3421

Hersteller: SIEMENS

Beschreibung:

Phasenwächter AC 230V 4A

Kategorien:

  • Relais > Phasenüberwachungsgerät
  • SIEMENS > ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Andere modulare Geräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 128,61 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-6 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Phasenwächter AC 230V 4A
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungPhasenwächter
Allgemeine technische Daten
Arbeitsbereichsfaktor / der Steuerspannung_10,8
einstellbare Anzugsverzögerungszeit / Anfangswert0 s
Bestimmungsgrößen / für klimatische Anwendbarkeit / gemäß IEC 60068-120/60/4
messbare Spannung / bei AC / Anfangswert400 V
Schaltspannung / der Kontakte / bei AC / minimal10 V
Schaltstrom / bei AC / je Kontakt / minimal100 mA
Spannung
Spannungsart / der Betriebsspannung / zur BetätigungAC
messbare Spannung / bei AC / Endwert400 V
Stoßspannungsfestigkeit / zwischen Kontakten des Relaisantriebs2,5 kV
Versorgungsspannung
Betriebsspannung / bei AC / Bemessungswert250 V
Schutzart IPIP20, mit angeschlossenen Leitern
BetriebsmittelschutzklasseII
Betriebsstrom / Bemessungswert4 A
Steuerstromkreis
Steuerspeisespannung
● bei DC / Bemessungswert / minimal0 V
● bei DC / Bemessungswert / maximal0 V
● bei AC / bei 50 Hz / Bemessungswert / minimal400 V
● bei AC / bei 50 Hz / Bemessungswert / maximal400 V
● bei AC / bei 60 Hz / Bemessungswert / minimal400 V
● bei AC / bei 60 Hz / Bemessungswert / maximal400 V
Arbeitsbereichsfaktor / der Steuerspannung_21,1
Hilfsstromkreis
Anzahl der Wechsler / für Hilfskontakte1
Anzahl der Öffner / für Hilfskontakte0
Anzahl der Schließer / für Hilfskontakte0
Einstellbare Parameter
einstellbare Anzugsverzögerungszeit / Endwert0 s
einstellbare Rückfallverzögerungszeit
● Anfangswert0 s
● Endwert0 s
Produktfunktion
Produktfunktion
● AsymmetrieerkennungNein
● PhasenausfallerkennungJa
● PhasenfolgeerkennungNein
● ÜberspannungserkennungNein
● UnterspannungserkennungNein
Anzahl
Anzahl der Anschlussklemmen / mit Kreuzschlitz Schraubenkopf1
Anschlüsse
Art der anschließbaren Leiterquerschnitte2 × 2,5mm² (starr, max.)
Ausführung des elektrischen AnschlussesSchraubanschluss
● StecksockelNein
Mechanischer Aufbau
Höhe90 mm
Breite18 mm
Tiefe64 mm
einzuhaltender Abstand / zwischen Kontakten des Relaisantriebs4 mm
Nettogewicht80 g
Umgebungsbedingungen
Umgebungstemperatur / während Betrieb
● minimal-20 °C
● maximal60 °C

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärungSonstige

Bestätigungen

EAC

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

Sonstige

Bestätigungen

Sonstige

Umweltbestätigung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
Datum:
07.05.2022


Zusätzliche Daten

Produkt
Artikelnummer5TT3421
ArtikelbeschreibungPhasenwächter AC 230V 4A
ProduktfamilieSENTRON Phasen- und Drehrichtungswächter 5TT3
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe13C
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-P-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)1 Tag(e)
Nettogewicht pro ME0,077 kg
Verpackungsmaße20,00 x 93,00 x 75,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869155883
UPC754554782119
Statistische Warennummer85364900
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5527
GeschäftsbereichskennzahlP310
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.01.2007
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-18-03
eClass7.127-37-18-03
eClass827-37-18-03
eClass927-37-18-03
eClass9.127-37-18-03
ETIM5EC001441
ETIM6EC001441
ETIM7EC001441
ETIM8EC001441
IDEA44727
UNSPSC1439-12-16-26
UNSPSC1539-12-15-21

ETIM-Daten

ETIM: EC001441 - Phasenüberwachungsgerät

Wert Einheit
Anzahl der Kontakte als Öffner (EF008255) -
Anzahl der Kontakte als Wechsler (EF008257) -
Max. zulässige Ansprechverzögerungszeit (EF008189) -s
Spannungsart zur Betätigung (EF008242) -
Anzahl der Kontakte als Schließer (EF008256) -
Mit abnehmbaren Klemmen (EF003340) -
Min. einstellbare Rückfallverzögerungszeit (EF008192) -s
Max. zulässige Rückfallverzögerungszeit (EF008191) -s
Min. einstellbare Ansprechverzögerungszeit (EF008190) -s
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) ['400.0', '400.0']V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) ['400.0', '400.0']V
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['0', '0']V
Funktion Phasenfolgeüberwachung (EF003412) false
Funktion Phasenausfallerkennung (EF003413) true
Funktion Unterspannungserkennung (EF003414) false
Funktion Überspannungserkennung (EF003415) false
Funktion Asymmetrieerkennung (EF003416) false
Spannungsmessbereich (EF002486) ['400', '400']V
Breite (EF000008) 18.0mm
Höhe (EF000040) 90.0mm
Tiefe (EF000049) 64.0mm
