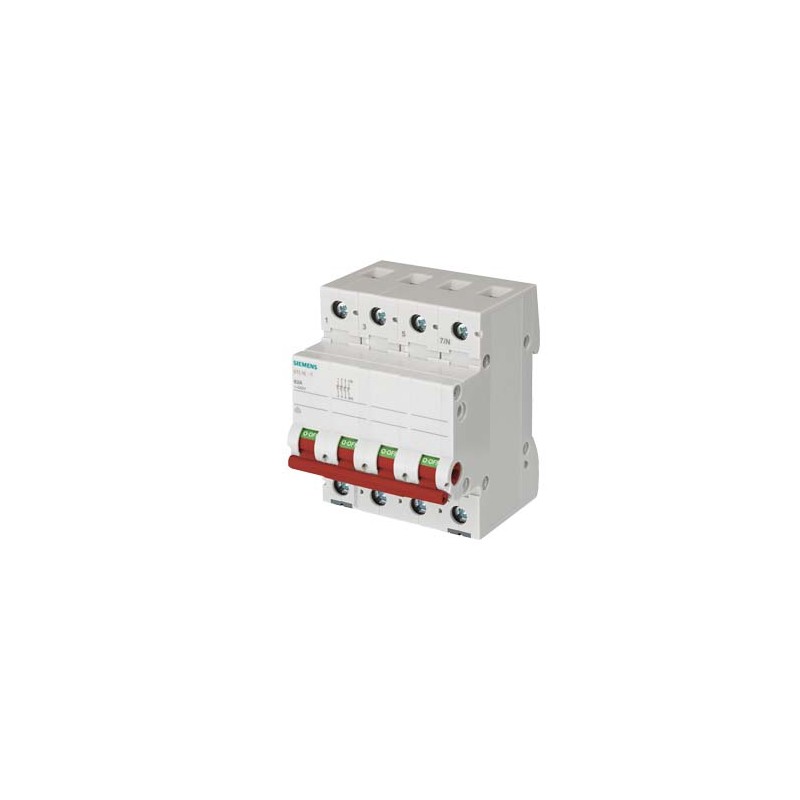

5TL1663-1 SIEMENS Ausschalter 63A 3-polig+N, mit rotem Griff Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

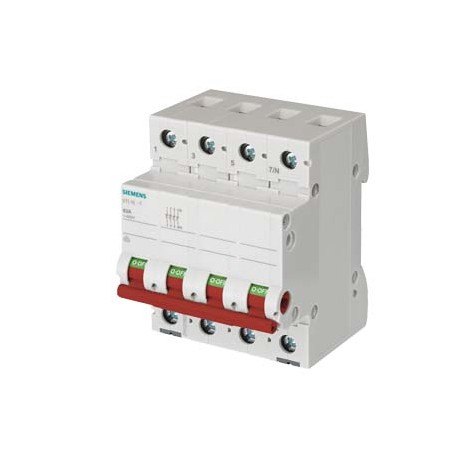

5TL1663-1 SIEMENS Ausschalter 63A 3-polig+N, mit rotem Griff

5TL1663-1

SIEMENS

Ausschalter 63A 3-polig+N, mit rotem Griff

Schalter 70mm, 400V, 4 Modus, 35mm2, 3 Pole + N, 63A Roter Griff. Begrenzte Rückgabe und Stornierung. Überprüfen Sie die Bedingungen.

Mehr Infos


ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Andere modulare Geräte

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $150.31
Stückpreis: $150.31

Menge Preis
1+$150.31
2+$131.73
3+$130.39
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Mehr Infos

▲


Technische Daten

Ausschalter 63A 3-polig+N, mit rotem Griff
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungEin-/Ausschalter
Ausführung des Produkts3 Schließer + N, rot
Ausführung der SchaltfunktionLasttrennschalter
Allgemeine technische Daten
Polzahl3
Ausführung der Pole3P+N
Kurzschlussstromfestigkeit10 kA
Spannungsart / der BetriebsspannungAC
Versorgungsspannung
Betriebsspannung / Bemessungswert440 V
Wertebereich / der Betriebsfrequenz50/60 Hz
Schutzart und Schutzklasse
Schutzart IPsonstige
Schaltvermögen
Schaltvermögen Strom / Bemessungswert0,196 kA
Verlustleistung
Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol2,2 W
Hauptstromkreis
Betriebsstrom / Bemessungswert63 A
Produktdetails
Produktbestandteil / SignallampeNein
Anzahl der Schließer3
Produktfunktion
Produktfunktion / Zwangsöffnung (nach DIN VDE 0113)Nein
anschließbarer Leiterquerschnitt / bei flexiblem Leiter / mit Aderendbearbeitung
● minimal1 mm²
● maximal35 mm²
anschließbarer Leiterquerschnitt / bei starrem Leiter
● minimal1 mm²
● maximal35 mm²
Anzugsdrehmoment / bei Schraubanschluss
● minimal2,5 N·m
● maximal3 N·m
Mechanischer Aufbau
Höhe89,8 mm
Tiefe74,5 mm
Einbautiefe70 mm
Anzahl der Breiten-Teilungseinheiten4
Nettogewicht410 g
Umgebungstemperatur / während Betrieb
● minimal-5 °C
● maximal40 °C
Umgebungstemperatur / während Lagerung / minimal-25 °C

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärung

Bestätigungen

CCC

VDE

Sonstige

EAC

UK-Konformitätserklärung

KonformitätserklärungSonstige

EG/EU-Konformitätsbescheinigung

Sonstige

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
Datum:
07.05.2022


Zusätzliche Daten

Produkt
Artikelnummer5TL1663-1
ArtikelbeschreibungAusschalter 63A 3-polig+N, mit rotem Griff
ProduktfamilieSENTRON Ein- und Ausschalter 5TL1
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe13D
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-P-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)2 Tag(e)
Nettogewicht pro ME0,410 kg
Verpackungsmaße82,00 x 92,00 x 74,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869468990
UPCNicht verfügbar
Statistische Warennummer85361050
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5520
GeschäftsbereichskennzahlP310
UrsprungslandChina
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.06.2013
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-14-23-01
eClass7.127-14-23-01
eClass827-14-23-01
eClass927-14-23-01
eClass9.127-14-23-01
ETIM5EC001545
ETIM6EC001545
ETIM7EC001545
ETIM8EC001545
UNSPSC1439-12-16-26
UNSPSC1539-12-22-33

ETIM-Daten

ETIM: EC001545 - Schalter für Reiheneinbau

Wert Einheit
Farbe der Kalotte (EF004668) -
Schaltfunktion (EF000189) sonstige
Anzahl der Kontakte als Schließer (EF008256) 3
Anzahl der Kontakte als Öffner (EF008255) -
Anzahl der Kontakte als Wechsler (EF008257) -
Polzahl (EF001391) 3
Bemessungsstrom (EF000227) 63.0A
Bemessungsspannung (EF000228) 440V
Min. Bemessungsspannung (EF005025) -V
Bemessungsabschaltvermögen (EF002563) 0.196kA
Kurzschlussfestigkeit (Icw) (EF002562) 10.0kA
Spannungsart (EF000187) AC
Zwangstrennung (nach DIN VDE 0113) (EF005450) false
Mit Signallampe (EF000198) false
Leuchtmittel (EF002423) sonstige
Lampensockel (EF004870) sonstige
Max. Lampenleistung (EF000260) -W
Breite in Teilungseinheiten (EF002950) 4
Einbautiefe (EF000218) 70.0mm
Schutzart (IP) (EF005474) sonstige
