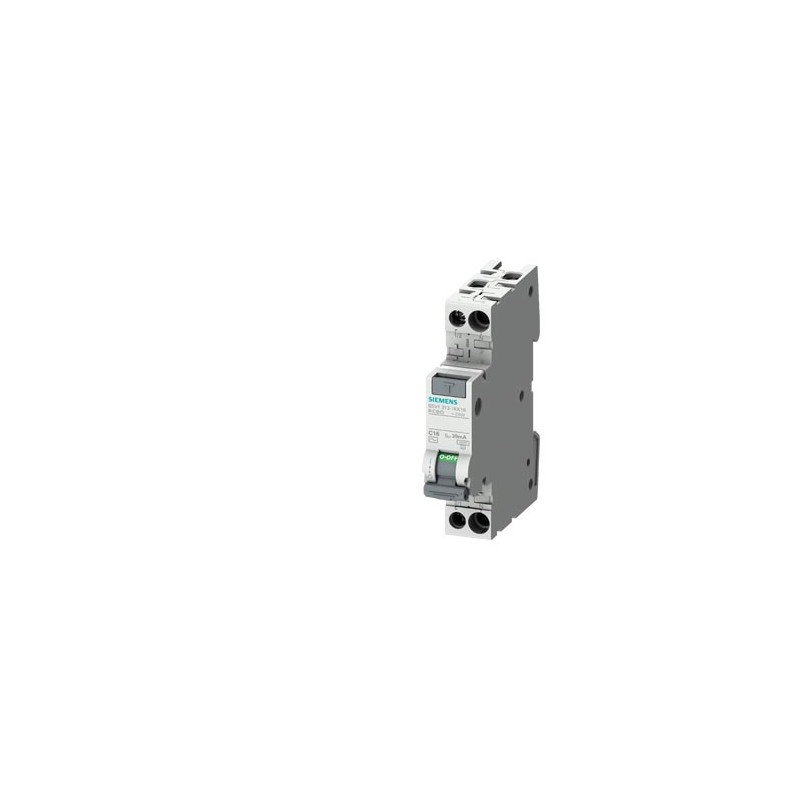

5SV1313-1GV16 SIEMENS 5SV1 FI/LS TypAC 30mA C16 4.5kA 1+N 1TE, Grossverpackung 12 Stück Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

5SV1313-1GV16 SIEMENS 5SV1 FI/LS TypAC 30mA C16 4.5kA 1+N 1TE, Grossverpackung 12 Stück

5SV1313-1GV16

SIEMENS

12

5SV1 FI/LS TypAC 30mA C16 4.5kA 1+N 1TE, Grossverpackung 12 Stück

5SV1 FI/LS Typ AC 30 mA C16 4,5 kA 1+N 1TE., Mehrteilverpackung 12 Stk. Begrenzte Rückgabe und Stornierung. Überprüfen Sie die Bedingungen.

Mehr Infos


ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Tertiäre GGM bis 80 A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $2,481.63
Stückpreis: $206.80
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

5SV1 FI/LS TypAC 30mA C16 4.5kA 1+N 1TE, Grossverpackung 12 Stück
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungFI/LS-Schalter
Ausführung des Produktsunverzögert
Allgemeine technische Daten
Polzahl2
Polzahl / mit Absicherung1
AuslösecharakteristikklasseC
mechanische Lebensdauer (Schaltspiele) / typisch10 000
ÜberspannungskategorieIII
Verschmutzungsgrad2
Spannung
Spannungsart / der BetriebsspannungAC
Isolationsspannung (Ui) / Bemessungswert253 V
Stoßspannungsfestigkeit / Bemessungswert4 000 V
Versorgungsspannung
Versorgungsspannung
● bei AC / Bemessungswert230 V
● für Prüfeinrichtung / minimal195 V
Betriebsfrequenz50 Hz
Versorgungsspannungsfrequenz / Bemessungswert50 Hz
Schutzart und Schutzklasse
Schutzart IPIP20, bei Verteilereinbau, mit angeschlossenen Leitern
Schaltvermögen
Ausschaltvermögen Kurzschlussstrom (Icn) / gemäß EN 61009-1 / Bemessungswert4,5 kA
Schaltvermögen Strom
● gemäß EN 60898 / Bemessungswert4,5 kA
● gemäß IEC 60947-2 / Bemessungswert5 kA
Bemessungsfehlerschaltvermögen (IΔm) / gemäß IEC 61009-14,5 kA
Energiebegrenzungsklasse3
Verlustleistung
Verlustleistung [W]
● bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol1,7 W
● maximal3,4 W
Strom
Auslösefehlerstrom / Bemessungswert30 mA
Betriebsstrom
● bei 30 °C / Bemessungswert16 A
● bei 40 °C / Bemessungswert15,2 A
● bei 45 °C / Bemessungswert14,72 A
● bei 50 °C / Bemessungswert14,24 A
● bei 55 °C / Bemessungswert13,76 A
● bei 60 °C / Bemessungswert13,28 A
● bei 65 °C / Bemessungswert12,8 A
● bei 70 °C / Bemessungswert12,32 A
● bei AC / Bemessungswert16 A
FehlerstromtypAC
Produktdetails
Produktbestandteil / mitschaltender NeutralleiterJa
Produktausstattung / BerührungsschutzJa
Produkteigenschaft
● halogenfreiJa
● siliconfreiJa
Anschlüsse
anschließbarer Leiterquerschnitt / eindrähtig
● minimal0,75 mm²
● maximal16 mm²
anschließbarer Leiterquerschnitt / mehrdrähtig
● minimal0,75 mm²
● maximal16 mm²
anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung
● minimal0,75 mm²
● maximal10 mm²
Anzugsdrehmoment / bei Schraubanschluss
● minimal1,2 N·m
● maximal2 N·m
Position / des Netzanschlusskabelswahlweise oben oder unten
Mechanischer Aufbau
Höhe90 mm
Breite18 mm
Tiefe77 mm
Einbautiefe70 mm
Anzahl der Breiten-Teilungseinheiten1
Einbaulagebeliebig
Nettogewicht117 g
Gewicht / mit Verpackung133 g
Umgebungsbedingungen
Einfluss der Umgebungstemperaturmax. 95% Feuchte
Umgebungstemperatur / während Betrieb
● minimal-25 °C
● maximal45 °C
Umgebungstemperatur / während Lagerung
● minimal-40 °C
● maximal75 °C
Anzahl der Testzyklen / für Umweltprüfung / gemäß IEC 60068-2-3028
Approbationen Zertifikate
Referenzkennzeichen
● gemäß DIN EN 61346-2F
● gemäß IEC 81346-2:2009F

Downloads und Handbücher

allgemeine ProduktzulassungPrüfbescheinigungenSonstige

Bestätigungen

EAC

Sonstige

spezielle Prüfbescheinigungen

Bestätigungen

Sonstige

Sonstige

Sonstige

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
Datum:
12.05.2022


Zusätzliche Daten

Produkt
Artikelnummer5SV1313-1GV16
Artikelbeschreibung5SV1 FI/LS TypAC 30mA C16 4.5kA 1+N 1TE, Grossverpackung 12 Stück
ProduktfamilieNicht verfügbar
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe194
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLOA-----
Lieferinformationen
ExportkennzeichenECCN : N / AL : N
Regellieferzeit ab Werk (Arbeitstage)15 Tag(e)
Nettogewicht pro ME0,120 kg
Verpackungsmaße290,00 x 380,00 x 190,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Mindestbestellmenge pro ME12
Zusätzliche Produktinformationen
EAN4001869568430
UPCNicht verfügbar
Statistische Warennummer85362010
Listenkennzeichen (LKZ)LV10
Fabrikategruppe5515
GeschäftsbereichskennzahlP310
UrsprungslandRumänien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 05.09.2018
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.
