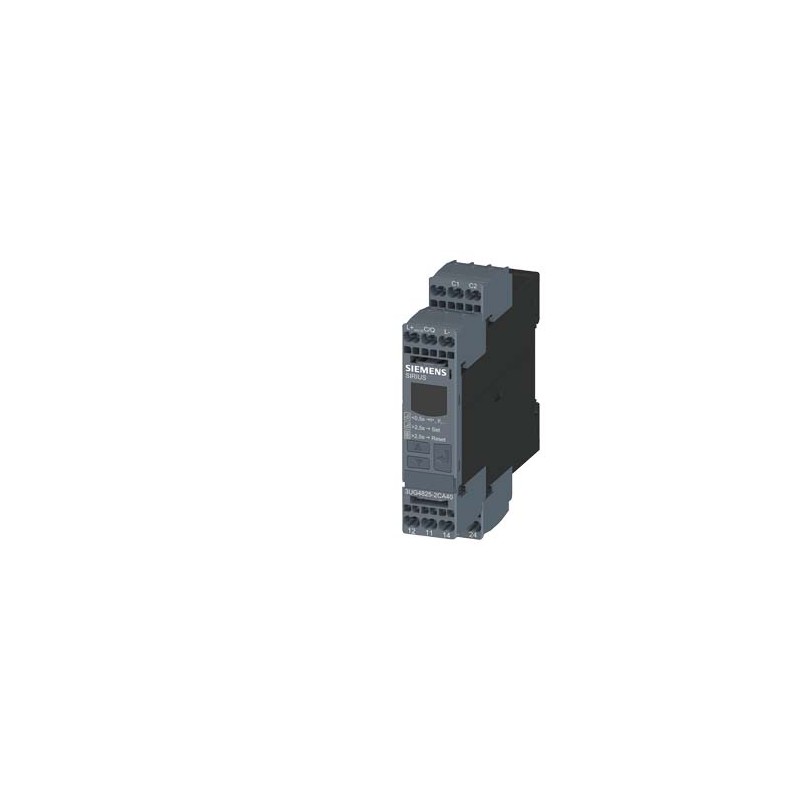

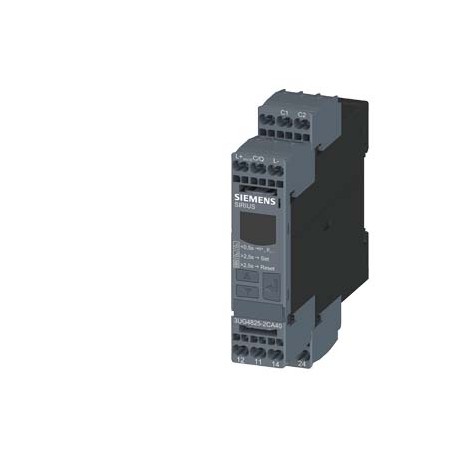

3UG4825-2CA40 SIEMENS Digitales Überwachungsrelais zur Fehlerstromüberwachung mit Differenzstromwandler 3UL2.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3UG4825-2CA40 SIEMENS Digitales Überwachungsrelais zur Fehlerstromüberwachung mit Differenzstromwandler 3UL2..

3UG4825-2CA40

SIEMENS

Digitales Überwachungsrelais zur Fehlerstromüberwachung mit Differenzstromwandler 3UL23 für IO-Link Einstellbereich 0,03 A bis 40 A getrennt für Warnschwelle und Abschaltwert Anlauf und Auslöseverzögerung 0 bis 999,9 s Abschalt-Hysterese bis 50% Warn-Hysterese 5% fest Breite 22,5mm, 2 Wechsler mit oder ohne Fehlerspeicher Federzugtechnik

ZIFFERNÜBERWACHUNGSRELAIS. P/ VIGIL. KORRIENT. DIFRENCIAL (C/TRANSFORMER INTENS.3UL23) FÜR DEN IO-LINK-BEREICH VON REG. 0,03 BIS 40 A GETRENNT FÜR ALARMSCHWELLE UND TRENNSCHWELLE START UND AUSLÖSEVERZÖGERUNG VON 0 BIS 999,9S HYSTERESE-DESCON. BIS ZU 50% HYSTERESEALARM 5% FESTE BREITE 22,5 MM, 2 GESCHALTET MIT ODER OHNE FEHLERSPEICHER-FEDERKLEMMEN

Mehr Infos


Relais > Differenzstrom-Überwachungsgerät

KONTROLLE UND SCHÜTZE > Funktionsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Digitales Überwachungsrelais zur Fehlerstromüberwachung mit Differenzstromwandler 3UL23 für IO-Link Einstellbereich 0,03 A bis 40 A getrennt für Warnschwelle und Abschaltwert Anlauf und Auslöseverzögerung 0 bis 999,9 s Abschalt-Hysterese bis 50% Warn-Hysterese 5% fest Breite 22,5mm, 2 Wechsler mit oder ohne Fehlerspeicher Federzugtechnik
Produkt-MarkennameSIRIUS
Produkt-BezeichnungDigital einstellbares Fehlerstromüberwachungsrelais
Produkttyp-Bezeichnung3UG4
Allgemeine technische Daten
Produktfunktionfür Drehstromnetze
Ausführung des DisplaysLCD
Isolationsspannung
● Bemessungswert300 V
● für Überspannungskategorie III nach IEC 60664
— bei Verschmutzungsgrad 3 Bemessungswert300 V
Verschmutzungsgrad3
Spannungsart der SteuerspeisespannungDC
Stoßspannungsfestigkeit Bemessungswert4 kV
Schutzart IPIP20
● des GehäusesIP20
● der AnschlussklemmeIP20
Schockfestigkeit gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
Schwingfestigkeit gemäß IEC 60068-2-61 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch100 000
thermischer Strom des kontaktbehafteten Schaltelements maximal5 A
Referenzkennzeichen gemäß IEC 81346-2:2009K
relative Wiederholgenauigkeit1 %
RoHS-Richtlinie (Datum)02/14/2013
Produktfunktion
Produktfunktion
● DifferenzstromanzeigeJa
● FehlerspeicherungJa
● Überstromerkennung 1 PhaseJa
● Unterstromerkennung 1 PhaseNein
● Arbeits-Ruhestromprinzip einstellbarJa
● Reset externJa
Steuerstromkreis/ Ansteuerung
Steuerspeisespannung bei DC
● Bemessungswert24 ... 24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC
● Anfangswert0,85
● Endwert1,1
Messkreis
Stromart zur ÜberwachungAC
messbarer Strom10 mA ... 43 A
messbare Netzfrequenz16 ... 400 Hz
einstellbare Schaltverzögerungszeit0 ... 999,9 s
einstellbarer Ansprechwert Strom
● 130 mA ... 40 A
● 230 mA ... 40 A
einstellbare Ansprechverzögerungszeit0 ... 999,9 s
einstellbare Ansprechverzögerungszeit bei Anlauf0 ... 999,9 s
Überbrückungszeit bei Netzausfall minimal10 ms
Genauigkeit der digitalen Anzeige+/-1 Digit
Genauigkeit
relative Messgenauigkeit5 %
Temperaturdrift je °C0,1 %/°C
Kommunikation/ Protokoll
Protokoll wird unterstützt IO-Link-ProtokollJa
IO-Link-ÜbertragungsrateCOM2 (38,4 kBaud)
Punkt-zu-Punkt-Zykluszeit zwischen Master und IO-Link Device minimal10 ms
Art der Spannungsversorgung via IO-Link MasterJa
Datenmenge
● des Adressbereichs der Eingänge bei zyklischer Übertragung gesamt4 byte
● des Adressbereichs der Ausgänge bei zyklischer Übertragung gesamt2 byte
Hilfsstromkreis
Anzahl der Öffner für Hilfskontakte0
Anzahl der Öffner verzögert schaltend0
Anzahl der Schließer für Hilfskontakte0
Anzahl der Schließer verzögert schaltend0
Anzahl der Wechsler
● für Hilfskontakte2
● verzögert schaltend2
Schalthäufigkeit mit Schütz 3RT2 maximal5 000 1/h
Hauptstromkreis
SpannungsartDC
Betriebsspannung Bemessungswert24 ... 24 V
Betriebsfrequenz Bemessungswert16 ... 400 Hz
Strombelastbarkeit des Ausgangsrelais bei AC-15
● bei 250 V bei 50/60 Hz3 A
● bei 400 V bei 50/60 Hz0 A
Strombelastbarkeit des Ausgangsrelais bei DC-13
● bei 24 V1 A
● bei 125 V0,2 A
● bei 250 V0,1 A
Strombelastbarkeit des Halbleiterausgangs im SIO-Modus200 mA
Betriebsstrom bei 17 V minimal5 mA
Dauerstrom des DIAZED-Sicherungseinsatzes des Ausgangsrelais4 A
Elektromagnetische Verträglichkeit
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
elektrostatische Entladung gemäß IEC 61000-4-24 kV Kontaktentladung / 8 kV Luftentladung
Potenzialtrennung
Ausführung der Potenzialtrennunggalvanische Trennung
Potenzialtrennung
● zwischen Eingang und AusgangJa
● zwischen den AusgängenJa
● zwischen Spannungsversorgung und anderen StromkreisenNein
Anschlüsse/ Klemmen
Produktbestandteil abnehmbare Klemme für Hilfs- und SteuerstromkreisJa
Ausführung des elektrischen AnschlussesFederzuganschluss
Art der anschließbaren Leiterquerschnitte
● eindrähtig2x (0,25 ... 1,5 mm²)
● feindrähtig mit Aderendbearbeitung2x (0,25 ... 1,5 mm²)
● feindrähtig ohne Aderendbearbeitung2x (0,25 ... 1,5 mm²)
● bei AWG-Leitungen eindrähtig2x (24 ... 16)
● bei AWG-Leitungen mehrdrähtig2x (24 ... 16)
anschließbarer Leiterquerschnitt
● eindrähtig0,25 ... 1,5 mm²
● feindrähtig mit Aderendbearbeitung0,25 ... 1,5 mm²
● feindrähtig ohne Aderendbearbeitung0,25 mm²
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt
● eindrähtig24 ... 16
● mehrdrähtig24 ... 16
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm
Höhe103 mm
Breite22,5 mm
Tiefe91 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— seitwärts0 mm
— abwärts0 mm
● zu spannungsführenden Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +85 °C
● während Transport-40 ... +85 °C
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CCC

Bestätigungen

Herstellererklärung

UL

EAC

RCM

KonformitätserklärungPrüfbescheinigungenMarine / SchiffbauSonstigeRailway

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

DNV-GL

Bestätigungen

Schwingen / Schocken

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Derating
letzte Änderung:18.01.2021
Datum:
02.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3UG4825-2CA40
ArtikelbeschreibungDigitales Überwachungsrelais zur Fehlerstromüberwachung mit Differenzstromwandler 3UL23 für IO-Link Einstellbereich 0,03 A bis 40 A getrennt für Warnschwelle und Abschaltwert Anlauf und Auslöseverzögerung 0 bis 999,9 s Abschalt-Hysterese bis 50% Warn-Hysterese 5% fest Breite 22,5mm, 2 Wechsler mit oder ohne Fehlerspeicher Federzugtechnik
ProduktfamilieFehlerstromüberwachungsrelais
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41H
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)2 Tag(e)
Nettogewicht pro ME0,147 kg
Verpackungsmaße98,00 x 32,00 x 111,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209912540
UPCNicht verfügbar
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5885
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 14.02.2013
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-18-09
eClass7.127-37-18-09
eClass827-37-18-09
eClass927-37-18-09
eClass9.127-37-18-09
ETIM5EC001445
ETIM6EC001445
ETIM7EC001445
ETIM8EC001445
IDEA44727
UNSPSC1539-12-15-21

ETIM-Daten

ETIM: EC001445 - Differenzstrom-Überwachungsgerät

Wert Einheit
Ausführung des elektrischen Anschlusses (EF003961) Federzuganschluss
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['24', '24']V
Spannungsart zur Betätigung (EF008242) DC
Mit abnehmbaren Klemmen (EF003340) true
Funktion (EF000030) für Drehstromnetze
Bemessungsspannung (EF003977) ['24', '24']V
Bemessungsfrequenz (EF001663) ['16', '400']Hz
Ansprechwert Stromstärke 1 (EF008204) ['30.0', '40000.0']mA
Ansprechwert Stromstärke 2 (EF008205) ['30.0', '40000.0']mA
Min. einstellbare Ansprechverzögerungszeit (EF008190) 0.0s
Max. zulässige Ansprechverzögerungszeit (EF008189) 999.9s
Anzeige des Differenzstroms (EF003424) true
Fehlerspeicherung möglich (EF003423) true
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Wechsler (EF008257) 2
Breite (EF000008) 22.5mm
Höhe (EF000040) 103.0mm
Tiefe (EF000049) 91.0mm
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V
