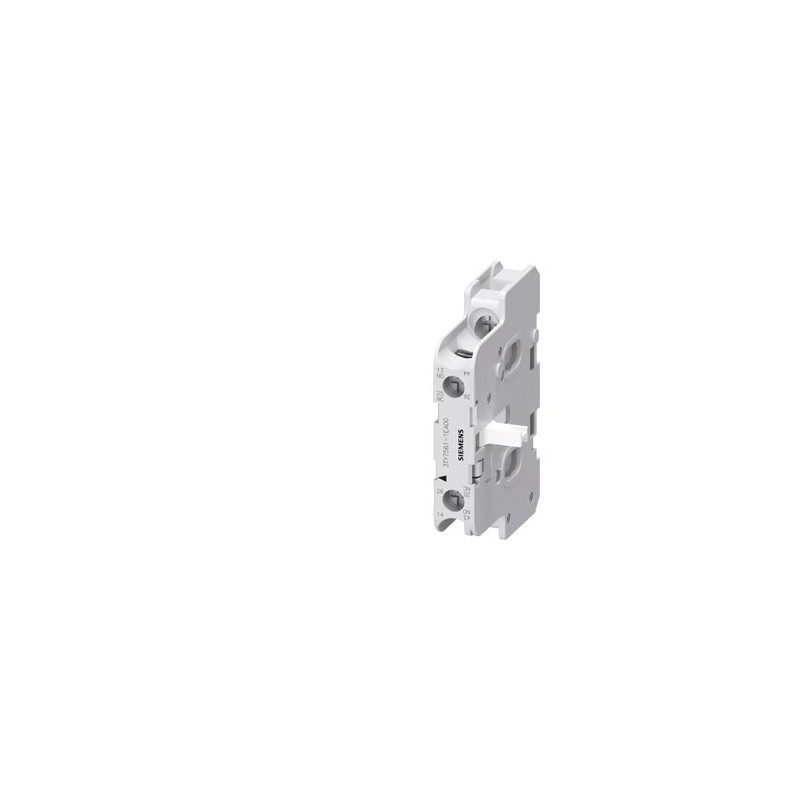

3TY7561-1EA00 SIEMENS Hilfsschalterblock für Baugr. 2...14 Hilfsschalterblock links oder rechts Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3TY7561-1EA00 SIEMENS Hilfsschalterblock für Baugr. 2...14 Hilfsschalterblock links oder rechts

3TY7561-1EA00

SIEMENS

Hilfsschalterblock für Baugr. 2...14 Hilfsschalterblock links oder rechts

HILFSSCHÜTZBLOCK FÜR KONTAKTBLOCK DER BAUGRÖSSE 2...14. LINKE ODER RECHTE HILFSMITTEL.

Mehr Infos


KONTROLLE UND SCHÜTZE > Leistungsschütze zum Schalten von Motoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $44.16
Stückpreis: $44.16
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Hilfsschalterblock für Baugr. 2...14 Hilfsschalterblock links oder rechts
Allgemeine technische Daten
Eignung zur VerwendungHilfs- und Leistungsschütz
Schutzart IP frontseitigIP20
Umgebungstemperatur
● während Lagerung-55 ... +80 °C
● während Betrieb-25 ... +55 °C
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert690 V
Stoßspannungsfestigkeit Bemessungswert6 kV
Hilfsstromkreis
Anzahl der Öffner für Hilfskontakte
● unverzögert schaltend0
● nacheilend schaltend1
Anzahl der Schließer für Hilfskontakte
● unverzögert schaltend1
● voreilend schaltend0
Betriebsstrom der Hilfskontakte bei AC-12
● bei 24 V10 A
● bei 230 V10 A
● maximal10 A
Betriebsstrom
● der Hilfskontakte
— bei AC-14
— bei 125 V10 A
— bei AC-15
— bei 24 V10 A
— bei 230 V5,6 A
— bei 400 V3,6 A
● bei AC-15 bei 690 V Bemessungswert2,3 A
Betriebsstrom
● der Hilfskontakte bei DC-12
— bei 24 V10 A
— bei 110 V3,2 A
— bei 220 V0,9 A
Betriebsstrom
● der Hilfskontakte bei DC-13
— bei 24 V6 A
— bei 110 V0,98 A
Einbau/ Befestigung/ Abmessungen
BefestigungsartSchnappbefestigung
Breite12 mm
Höhe70 mm
Tiefe51,5 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses für Hilfs- und SteuerstromkreisSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● für Hilfskontakte
— feindrähtig
— mit Aderendbearbeitung2x (0,5 ... 1,0 mm²), 2x (0,75 ... 2,5 mm²)
● bei AWG-Leitungen für Hilfskontakte2x (18 ... 12)
Sicherheitsrelevante Kenngrößen
Produktfunktion Zwangsführung gemäß IEC 60947-5-1Ja
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine Produktzulassung

CSA

CCC

Bestätigungen

UL

KC

EAC

KonformitätserklärungPrüfbescheinigungenSonstige

EG/EU-Konformitätsbescheinigung

UK-Konformitätserklärung

spezielle Prüfbescheinigungen

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:23.12.2020
Datum:
13.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3TY7561-1EA00
ArtikelbeschreibungHilfsschalterblock für Baugr. 2...14 Hilfsschalterblock links oder rechts
Produktfamiliefür Vakuumschütze 3TF6
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41B
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)20 Tag(e)
Nettogewicht pro ME0,052 kg
Verpackungsmaße49,00 x 52,00 x 73,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209363717
UPC754554735740
Statistische Warennummer85365080
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5805
GeschäftsbereichskennzahlR711
UrsprungslandTürkei
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
