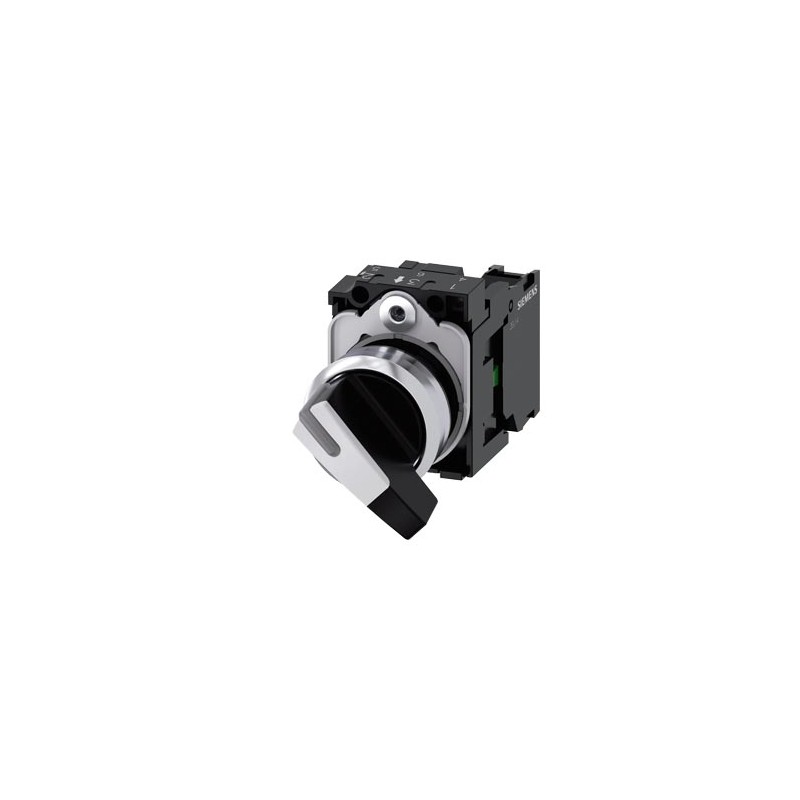

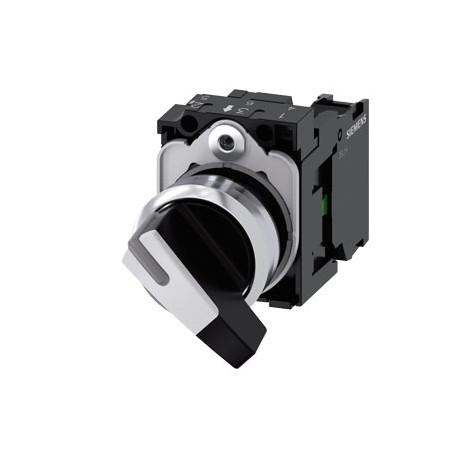

3SU1150-2CF60-1BA0 SIEMENS Knebelschalter, 22 mm, rund, Metall, hochglanz, weiß, Knebel, lang, 2 Schaltstell.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SU1150-2CF60-1BA0 SIEMENS Knebelschalter, 22 mm, rund, Metall, hochglanz, weiß, Knebel, lang, 2 Schaltstell..

3SU1150-2CF60-1BA0

SIEMENS

Knebelschalter, 22 mm, rund, Metall, hochglanz, weiß, Knebel, lang, 2 Schaltstellungen O-I, verrastend, Schaltwinkel 90°, 10:30h/13:30h, mit Halter, 1S, Schraubanschluss

Wählhauswahl, beleuchtebar, 22 mm, rund, Metall, glänzend, weiß, Selektor, kurz, 2 O-I Positionen, anhaltend, Rangierwinkel 90°, 10:30h/13:30 h, mit Halterung, 1 NA, 1NC, Schraubklemme

Mehr Infos


KONTROLLE UND SCHÜTZE > Befehls und Meldegeräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $40.63
Stückpreis: $40.63
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Knebelschalter, 22 mm, rund, Metall, hochglanz, weiß, Knebel, lang, 2 Schaltstellungen O-I, verrastend, Schaltwinkel 90°, 10:30h/13:30h, mit Halter, 1S, Schraubanschluss
Produkt-MarkennameSIRIUS ACT
Produkt-BezeichnungKnebelschalter
Ausführung des ProduktsKomplettgerät
Produkttyp-Bezeichnung3SU1
ProduktlinieMetall, hochglanz, 22 mm
Hersteller-Artikelnummer
● des mitgelieferten Kontaktmoduls an Position 13SU1400-1AA10-1BA0
● des mitgelieferten Halters3SU1550-0AA10-0AA0
● des mitgelieferten Betätigers3SU1052-2CF60-0AA0
Gehäuse
Anzahl der Befehlsstellen1
Betätigungselement
Ausführung des BetätigungselementsKnebel, lang
Funktionsweise des Betätigungselementsverrastend, 90° (10:30h/13:30h)
Produkterweiterung optional LeuchtmittelJa
Farbe des Betätigungselementsweiß
Material des BetätigungselementsKunststoff
Form des Betätigungselementsrund
Außendurchmesser des Betätigungselements32,3 mm
Anzahl der Kontaktmodule1
Anzahl der Schaltstellungen2
Schaltwinkel
● nach rechts90°
Frontring
Produktbestandteil FrontringJa
Ausführung des Frontringsstandard
Material des FrontringsMetall hochglanz
Farbe des Frontringssilber
Halter
Material des HaltersKunststoff
Anzeige
Anzahl der LED Module0
Allgemeine technische Daten
Produktfunktion ZwangsöffnungNein
Produktbestandteil LeuchtmittelNein
Isolationsspannung Bemessungswert500 V
Verschmutzungsgrad3
Spannungsart der BetriebsspannungAC/DC
Stoßspannungsfestigkeit Bemessungswert6 kV
Schutzart IPIP66, IP67, IP69(IP69K)
● der AnschlussklemmeIP20
Schutzart NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Schockfestigkeit
● gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
Schwingfestigkeit
● gemäß IEC 60068-2-610 ... 500 Hz: 5g
Schalthäufigkeit maximal1 800 1/h
mechanische Lebensdauer (Schaltspiele) typisch1 000 000
elektrische Lebensdauer (Schaltspiele) typisch10 000 000
thermischer Strom10 A
Referenzkennzeichen gemäß IEC 81346-2:2009S
Dauerstrom des Leitungsschutzschalters C-Charakteristik10 A; für einen Kurzschlussstrom kleiner 400 A
Dauerstrom des DIAZED-Sicherungseinsatzes flink10 A
Dauerstrom des DIAZED-Sicherungseinsatzes gG10 A
RoHS-Richtlinie (Datum)10/01/2014
Betriebsspannung
● bei AC
— bei 50 Hz Bemessungswert5 ... 500 V
— bei 60 Hz Bemessungswert5 ... 500 V
● bei DC Bemessungswert5 ... 500 V
Leistungselektronik
KontaktzuverlässigkeitEine Fehlschaltung pro 100 Mio. (17 V, 5 mA), Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA)
Hilfsstromkreis
Ausführung des Kontakts der HilfskontakteSilberlegierung
Anzahl der Öffner für Hilfskontakte0
Anzahl der Schließer für Hilfskontakte1
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesSchraubanschluss
● der Module und ZubehörSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● eindrähtig mit Aderendbearbeitung2x (0,5 ... 0,75 mm²)
● eindrähtig ohne Aderendbearbeitung2x (1,0 ... 1,5 mm²)
● feindrähtig mit Aderendbearbeitung2x (0,5 ... 1,5 mm²)
● feindrähtig ohne Aderendbearbeitung2x (1,0 ... 1,5 mm²)
● bei AWG-Leitungen2x (18 ... 14)
Anzugsdrehmoment der Schrauben im Halter1 ... 1,2 N·m
Anzugsdrehmoment bei Schraubanschluss0,8 ... 0,9 N·m
Sicherheitsrelevante Kenngrößen
B10-Wert bei hoher Anforderungsrate gemäß SN 31920100 000
Anteil gefahrbringender Ausfälle
● bei niedriger Anforderungsrate gemäß SN 3192020 %
● bei hoher Anforderungsrate gemäß SN 3192020 %
Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920100 FIT
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +70 °C
● während Lagerung-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt für alle Geräte hinter der Fronttafel)
Einbau/ Befestigung/ Abmessungen
Befestigungsart
● der Module und ZubehörFrontplattenbefestigung
Höhe40 mm
Breite32,3 mm
Form der Einbauöffnungrund
Einbaudurchmesser22,3 mm
positive Toleranz des Einbaudurchmessers0,4 mm
Einbauhöhe28,8 mm
Einbaubreite32,3 mm
Einbautiefe49,7 mm
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärung

CSA

CCC

Bestätigungen

UL

EAC

EG/EU-Konformitätsbescheinigung

KonformitätserklärungPrüfbescheinigungenMarine / Schiffbau

UK-Konformitätserklärung

spezielle Prüfbescheinigungen

Typprüfbescheinigung/Werkszeugnis

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Schiffsregister in Polen

Marine / SchiffbauSonstige

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Bestätigungen

Umweltbestätigung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:22.01.2022
Datum:
11.07.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3SU1150-2CF60-1BA0
ArtikelbeschreibungKnebelschalter, 22 mm, rund, Metall, hochglanz, weiß, Knebel, lang, 2 Schaltstellungen O-I, verrastend, Schaltwinkel 90°, 10:30h/13:30h, mit Halter, 1S, Schraubanschluss
ProduktfamilieBetätiger und Melder, 22 mm, Metall, hochglanz
ProduktstatusQPM280:Vertriebsfreigabe
Hinweis
Dieser Artikel ist derzeit noch nicht lieferbar, kann aber bestellt werden. Die Auslieferung erfolgt, sobald er verfügbar ist.Das voraussichtliche Lieferdatum entnehmen Sie bitte der Bestellbestätigung.
Benötigen Sie Unterstützung, so wenden Sie sich bitte an Ihren Siemens-Ansprechpartner.
Preisinformationen
Preisgruppe41J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)Auf Anfrage
Nettogewicht pro ME0,115 kg
Verpackungsmaße60,00 x 130,00 x 20,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047621075921
UPCNicht verfügbar
Statistische Warennummer85365080
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5452
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2014
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
