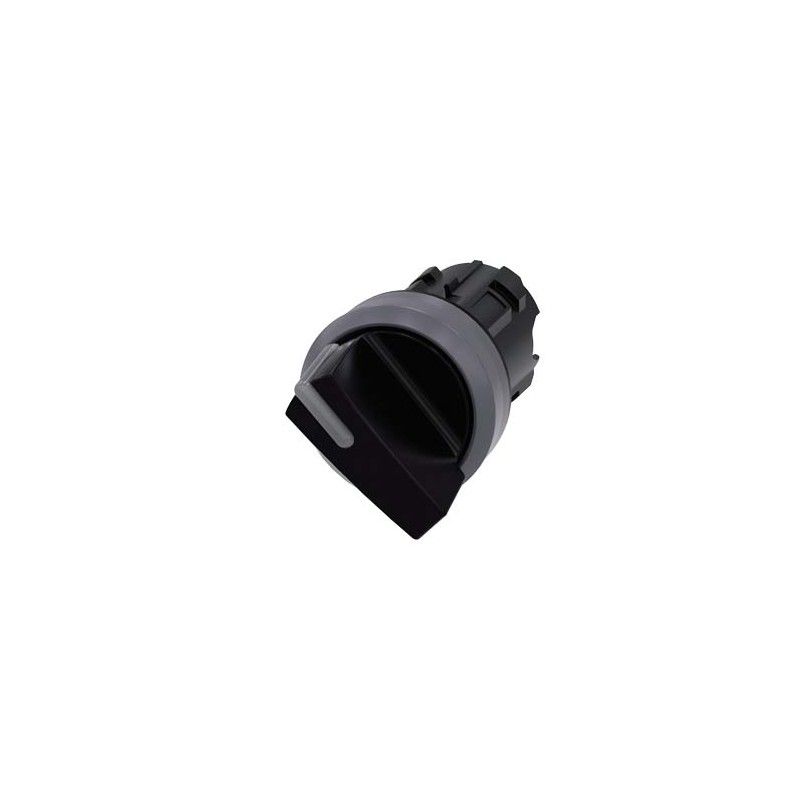

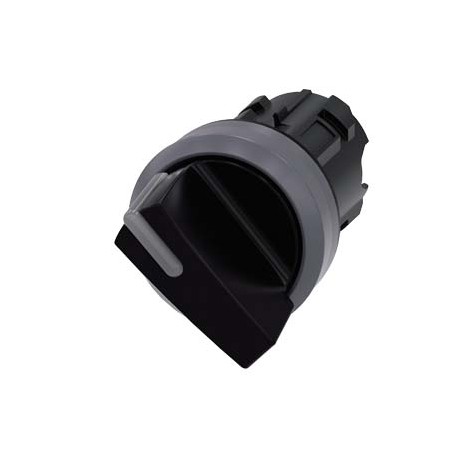

3SU1032-2BC10-0AA0 SIEMENS Knebelschalter beleuchtbar, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SU1032-2BC10-0AA0 SIEMENS Knebelschalter beleuchtbar, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz,..

3SU1032-2BC10-0AA0

SIEMENS

Knebelschalter beleuchtbar, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz, Knebel kurz, 2 Schaltstellungen O

Mehr Infos


KONTROLLE UND SCHÜTZE > Befehls und Meldegeräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC000222 - Frontelement für Wahlschalter

Wert Einheit
Ausführung des Betätigungselements (EF006976) -
Anzahl der Schaltstellungen (EF000231) 2
Geeignet für Beleuchtung (EF001142) true
Farbe des Betätigungselements (EF007167) schwarz
Farbe der Leuchtmelderkalotte (EF007165) sonstige
Bauform der Linse (EF006253) rechteckig
Lochdurchmesser (EF000079) 22.3mm
Breite der Öffnung (EF004565) 32.3mm
Höhe der Öffnung (EF004778) 28.8mm
Schaltfunktion verrastend (EF007447) FALSE
Tastend (EF001407) FALSE
Mit Frontring (EF006014) true
Werkstoff des Frontrings (EF005972) Metall
Farbe Frontring (EF002429) grau
Schutzart (IP), frontseitig (EF003118) IP68
Schutzart (NEMA) (EF011959) 4X


Knebelschalter beleuchtbar, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz, Knebel kurz, 2 Schaltstellungen O<I, tastend, Schaltwinkel 45°, 10:30h/12h
Produkt-MarkennameSIRIUS ACT
Produkt-BezeichnungKnebelschalter
Ausführung des ProduktsBetätigungs-/Meldeelement
Produkttyp-Bezeichnung3SU1
ProduktlinieKunststoff mit Metallfrontring, matt, 22 mm
Gehäuse
Anzahl der Befehlsstellen1
Betätigungselement
Ausführung des BetätigungselementsKnebel, kurz
Funktionsweise des Betätigungselementstastend, 45° (10:30h/12h), Rückzug von mitte nach links
Produkterweiterung optional LeuchtmittelJa
Farbe des Betätigungselementsschwarz
Material des BetätigungselementsKunststoff
Form des BetätigungselementsKnebel
Außendurchmesser des Betätigungselements32,3 mm
Anzahl der Schaltstellungen2
Schaltwinkel
● nach rechts45°
Frontring
Produktbestandteil FrontringJa
Ausführung des Frontringsstandard
Material des FrontringsMetall matt
Farbe des Frontringssandgrau
Allgemeine technische Daten
Schutzart IPIP66, IP67, IP69(IP69K)
Schutzart NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Schockfestigkeit
● gemäß IEC 60068-2-27Sinushalbwelle 50g / 11 ms
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schwingfestigkeit
● gemäß IEC 60068-2-610 ... 500 Hz: 5g
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schalthäufigkeit maximal1 800 1/h
mechanische Lebensdauer (Schaltspiele)
● typisch1 000 000
Referenzkennzeichen gemäß IEC 81346-2:2009S
Referenzkennzeichen gemäß DIN EN 61346-2S
Sicherheitsrelevante Kenngrößen
B10-Wert
● bei hoher Anforderungsrate gemäß SN 31920500 000
Anteil gefahrbringender Ausfälle
● bei niedriger Anforderungsrate gemäß SN 3192020 %
● bei hoher Anforderungsrate gemäß SN 3192020 %
Ausfallrate [FIT]
● bei niedriger Anforderungsrate gemäß SN 31920100 FIT
T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 6150820 y
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +70 °C
● während Lagerung-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %)
Einbau/ Befestigung/ Abmessungen
Höhe32,3 mm
Breite32,3 mm
Form der Einbauöffnungrund
Einbaudurchmesser22,3 mm
positive Toleranz des Einbaudurchmessers0,4 mm
Einbauhöhe28,8 mm
Einbaubreite32,3 mm
Einbautiefe25,4 mm
Approbationen/ Zertifikate
allgemeine ProduktzulassungKonformitätserklärungPrüfbescheinigungen

CSA

UL

EAC

EG/EU-Konformitätsbescheinigung

Sonstige

Typprüfbescheinigung/Werkszeugnis

PrüfbescheinigungenMarine / Schiffbau

spezielle Prüfbescheinigungen

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Sonstige

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:13.07.2020


Produkt
Artikelnummer3SU1032-2BC10-0AA0
ArtikelbeschreibungKnebelschalter beleuchtbar, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz, Knebel kurz, 2 Schaltstellungen O<I, tastend, Schaltwinkel 45°, 10:30h/12h
ProduktfamilieBetätiger und Melder, 22 mm, Kunststoff mit Metallfrontring, matt
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe41J / 41J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk3 Tag(e)
Nettogewicht pro ME0,020 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße78,00 x 149,00 x 48,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047621016788
UPC804766474514
Statistische Warennummer85389099
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5452
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.03.2017
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-37-12-13
eClass7.127-37-12-13
eClass827-37-12-13
eClass927-37-12-13
eClass9.127-37-12-13
ETIM5EC000222
ETIM6EC000222
ETIM7EC000222
IDEA45247
UNSPSC1539-12-22-21
