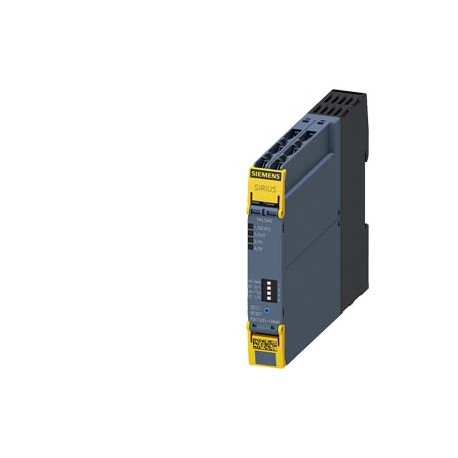

3SK1220-1AB40 SIEMENS SIRIUS Sicherheitsschaltgerät Eingangserweiterung Advanced Eingangserweiterung für ein.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SK1220-1AB40 SIEMENS SIRIUS Sicherheitsschaltgerät Eingangserweiterung Advanced Eingangserweiterung für ein..

3SK1220-1AB40

SIEMENS

SIRIUS Sicherheitsschaltgerät Eingangserweiterung Advanced Eingangserweiterung für einen zusätzlichen 2-kanaligen oder zwei 1-kanalige Sensoren Us = 24 V DC Schraubanschluss

SIRIUS Sicherheitsrelais; Eingangserweiterungsmodul für Sensoren; 24 V Gleichspannung; Verschraubung

Mehr Infos


Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen

KONTROLLE UND SCHÜTZE > Endschalter und Sicherheitsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $178.72
Stückpreis: $178.72
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten

SIRIUS Sicherheitsschaltgerät Eingangserweiterung Advanced Eingangserweiterung für einen zusätzlichen 2-kanaligen oder zwei 1-kanalige Sensoren Us = 24 V DC Schraubanschluss
Produkt-MarkennameSIRIUS
ProduktkategorieSicherheitsschaltgeräte
Produkt-BezeichnungSensorerweiterung
Allgemeine technische Daten
Schutzart IP des GehäusesIP20
Berührungsschutz gegen elektrischen Schlagfingersicher
Isolationsspannung Bemessungswert50 V
Umgebungstemperatur
● während Lagerung-40 ... +80 °C
● während Betrieb-25 ... +60 °C
Luftdruck gemäß SN 31205900 ... 1 060 hPa
relative Luftfeuchte während Betrieb10 ... 95 %
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Schwingfestigkeit gemäß IEC 60068-2-65 ... 500 Hz: 0,75 mm
Schockfestigkeit10g / 11 ms
Stoßspannungsfestigkeit Bemessungswert800 V
EMV-StöraussendungIEC 60947-5-1, Klasse A
Installationsumgebung bezogen auf EMVDieses Produkt ist nur für Umgebung Class A geeignet. In Haushaltsumgebung kann dieses Gerät unerwünschte Funkstörungen verursachen. In diesem Fall ist der Anwender verpflichtet, geeignete Maßnahmen durchzuführen.
Überspannungskategorie3
Verschmutzungsgrad3
Referenzkennzeichen gemäß DIN EN 61346-2F
Referenzkennzeichen gemäß IEC 81346-2:2009F
Verlustleistung [W] maximal1,2 W
Anzahl der Sensoreingänge 1- oder 2-kanalig1
Ausführung der sicherheitstechnischen Verdrahtung der Eingängeein- und zweikanalig
Produkteigenschaft querschlusssicherJa
Sicherheits-Integritätslevel (SIL) gemäß IEC 620613
Sicherheits-Integritätslevel (SIL) gemäß IEC 615083
Performance Level (PL) gemäß ISO 13849-1e
Kategorie gemäß EN ISO 13849-14
PFHD bei hoher Anforderungsrate gemäß EN 620610,000000001 1/h
PFDavg bei niedriger Anforderungsrate gemäß IEC 615080,000007
T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 6150820 y
HFT gemäß IEC 615081
Sicherheitsgerätetyp gemäß IEC 61508-2Typ B
Eingänge/ Ausgänge
Anzahl der Ausgänge als kontaktbehaftetes Schaltelement
● als Öffner
— für Meldefunktion unverzögert schaltend0
— für Meldefunktion verzögert schaltend0
— sicherheitsgerichtet unverzögert schaltend0
— sicherheitsgerichtet verzögert schaltend0
● als Schließer
— für Meldefunktion unverzögert schaltend0
— für Meldefunktion verzögert schaltend0
— sicherheitsgerichtet unverzögert schaltend0
— sicherheitsgerichtet verzögert schaltend0
Anzahl der Ausgänge als kontaktloses Halbleiter-Schaltelement
● für Meldefunktion
— verzögert schaltend0
Stoppkategorie gemäß DIN EN 60204-10
Ausführung des Eingangs StarteingangJa
Ausführung des elektrischen Anschlusses StecksockelNein
Leitungslänge zwischen Sensor und Auswerteelektronik bei Cu 1,5 mm² und 150 nF/km maximal4 000 m
Einschaltzeit bei Autostart
● typisch60 ms
● bei DC maximal60 ms
Einschaltzeit bei Autostart nach Netzausfall
● typisch6 500 ms
● maximal6 500 ms
Einschaltzeit bei überwachtem Start
● maximal60 ms
● typisch60 ms
Rückfallverzögerungszeit nach Öffnen der Sicherheitskreise typisch40 ms
Wiederbereitschaftszeit nach Öffnen der Sicherheitskreise typisch30 ms
Impulsdauer
● des Sensoreingangs minimal60 ms
● des EIN-Tastereingangs minimal0,15 s
Steuerstromkreis/ Ansteuerung
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung
● bei DC
— Bemessungswert24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule
● bei DC0,8 ... 1,2
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
einzuhaltender Abstand zu geerdeten Teilen seitwärts5 mm
einzuhaltender Abstand bei Reihenmontage seitwärts0 mm
BefestigungsartSchraub- und Schnappbefestigung
Breite17,5 mm
Höhe100 mm
Tiefe121,6 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● eindrähtig1x (0,5 ... 2,5 mm²), 2x (1,0 ... 1,5 mm²)
● feindrähtig
— mit Aderendbearbeitung1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Art der anschließbaren Leiterquerschnitte bei AWG-Leitungen
● eindrähtig1x (20 ... 14), 2x (18 ... 16)
Produktfunktion
Produktfunktion parametrierbarSensor potenzialfrei / Sensor potenzialbehaftet, Überwachter Start / Autostart, 1-kanaliger / 2-kanaliger Sensoranschluss, Querschlusserkennung, Anlauftestung, Antivalente Sensoren, 2-Hand Schaltungen
Eignung zum Einsatz Geräteverbinder 3ZY12Ja
Eignung zum Zusammenwirken PressensteuerungNein
Eignung zur Verwendung
● SicherheitsschalterJa
● Überwachung potenzialfreier SensorenJa
● Überwachung potenzialbehafteter SensorenJa
● Überwachung von MagnetschalternJa
● sicherheitsgerichtete StromkreiseJa
Approbationen/ Zertifikate
Eignungsnachweis
● TÜV-ZulassungJa
● UL-ZulassungJa

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CSA

CCC

Bestätigungen

UL

EAC

RCM

funktionale Sicherheit/MaschinensicherheitKonformitätserklärungPrüfbescheinigungenMarine / Schiffbau

Baumusterprüfbescheinigung

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

DNV / Det Norske Veritas

LR (Lloyds Register)

RINA / Registro Italiano Navale

Marine / SchiffbauSonstigeRailway

RMRS / Russian Maritime Register

Bestätigungen

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:30.03.2022
Datum:
04.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3SK1220-1AB40
ArtikelbeschreibungSIRIUS Sicherheitsschaltgerät Eingangserweiterung Advanced Eingangserweiterung für einen zusätzlichen 2-kanaligen oder zwei 1-kanalige Sensoren Us = 24 V DC Schraubanschluss
ProduktfamilieEingangserweiterungen
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41L
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)180 Tag(e)
Nettogewicht pro ME0,165 kg
Verpackungsmaße36,00 x 109,00 x 152,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209913868
UPC887621549138
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe3761
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 05.11.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleititanzirkonoxid

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1539-12-22-05

ETIM-Daten

ETIM: EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen

Wert Einheit
Ausführung (EF000010) sonstige
Geeignet zur Überwachung von Positionsschaltern (EF007270) true
Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) true
Geeignet zur Überwachung von Ventilen (EF007272) -
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) true
Geeignet zur Überwachung von taktilen Sensoren (EF007271) -
Geeignet zur Überwachung von Magnetschaltern (EF007266) true
Geeignet zur Überwachung von Näherungsschaltern (EF007267) -
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Tragschienenmontage möglich (EF003972) FALSE
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '24']V
Spannungsart zur Betätigung (EF008242) DC
Mit abnehmbaren Klemmen (EF003340) false
Auswertung der Eingänge (EF008245) ein- und zweikanalig
Mit Starteingang (EF003342) true
Mit Mutingfunktion (EF004057) false
Mit Rückführkreis (EF003343) false
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) -
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) -
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) -
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) -
Kategorie nach EN 954-1 (EF006782) -
Sicherheitstyp nach IEC 61496-1 (EF004105) -
Stoppkategorie nach IEC 60204 (EF007498) 0
Performance Level nach EN ISO 13849-1 (EF007399) Level e
SIL nach IEC 61508 (EF009889) 3
Mit TÜV-Zulassung (EF004144) true
Mit Zulassung für BG BIA (EF004145) -
Mit Zulassung nach UL (EF001783) true
Breite (EF000008) 17.5mm
Höhe (EF000040) 100.0mm
Tiefe (EF000049) 121.6mm
Rückfallverzögerung (EF001129) -s
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) -
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) -
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) -
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) -
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V
