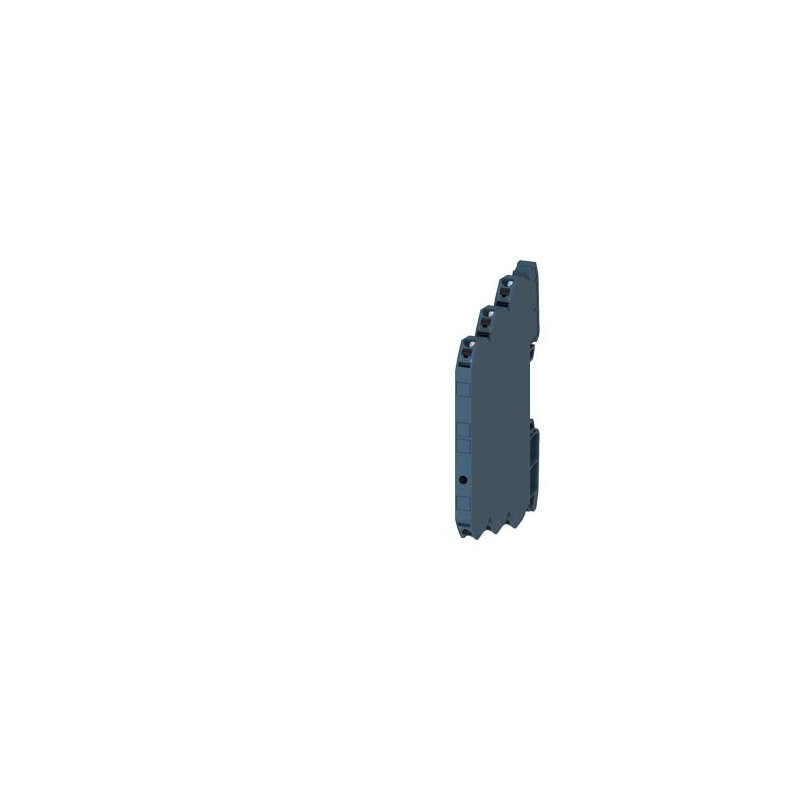

3RQ3070-2SB30 SIEMENS Eingangskoppler Optokoppler 1 Schließer, Transistor Eingang AC/DC 24 V Ausgang DC max... Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RQ3070-2SB30 SIEMENS Eingangskoppler Optokoppler 1 Schließer, Transistor Eingang AC/DC 24 V Ausgang DC max...

3RQ3070-2SB30

SIEMENS

5

Eingangskoppler Optokoppler 1 Schließer, Transistor Eingang AC/DC 24 V Ausgang DC max. 30 V, 0,5 A Baubreite 6,2 mm Federzuganschluss (Push-In) thermischer Strom 0,5 A

Mehr Infos


Relais > Schaltrelais

KONTROLLE UND SCHÜTZE > Funktionsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Eingangskoppler Optokoppler 1 Schließer, Transistor Eingang AC/DC 24 V Ausgang DC max. 30 V, 0,5 A Baubreite 6,2 mm Federzuganschluss (Push-In) thermischer Strom 0,5 A
Produkt-MarkennameSIRIUS
ProduktkategorieKoppelrelais SIRIUS 3RQ3 schmale Bauform
Produkt-BezeichnungKoppelrelais mit Halbleiterausgang (nicht steckbar)
Ausführung des ProduktsEingangskoppelglied
Produkttyp-Bezeichnung3RQ3
Allgemeine technische Daten
Ausführung der Anzeige LEDJa
Produktbestandteil
● RelaisausgangNein
● HalbleiterausgangJa
aufgenommene Wirkleistung0,5 W
Isolationsspannung für Überspannungskategorie III nach IEC 60664 bei Verschmutzungsgrad 3 Bemessungswert50 V
Stoßspannungsfestigkeit Bemessungswert2,5 kV
Schutzart IPIP20
Brennbarkeitsklasse des GehäusematerialsUL94 V-0
Schockfestigkeit
● gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
Schwingfestigkeit
● gemäß IEC 60068-2-66 ... 150 Hz: 2g
Schaltfrequenz0,1 Hz
thermischer Strom0,5 A
Referenzkennzeichen gemäß IEC 81346-2:2009K
RoHS-Richtlinie (Datum)03/25/2015
Steuerstromkreis/ Ansteuerung
Steuerspeisespannung bei AC
● bei 50 Hz Bemessungswert11 ... 30 V
● bei 60 Hz Bemessungswert11 ... 30 V
Steuerspeisespannungsfrequenz
● 1 Bemessungswert50 Hz
● 2 Bemessungswert60 Hz
Steuerspeisespannung bei DC
● Bemessungswert11 ... 30 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC
● Anfangswert1
● Endwert1
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei AC bei 50 Hz
● Anfangswert1
● Endwert1
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei AC bei 60 Hz
● Anfangswert1
● Endwert1
minimal Schaltspannung bei Einschalten11 V
maximal Schaltspannung bei Ausschalten5 V
Einschaltverzögerungszeit
● bei AC maximal2 ms
● bei DC maximal1 ms
Ausschaltverzögerungszeit4 ms
Produktbestandteil StecksockelNein
Hilfsstromkreis
Art des SchaltkontaktsSchließer
Anzahl der Schließer für Hilfskontakte1
Hauptstromkreis
SpannungsartAC/DC
Eingänge/ Ausgänge
Eigenschaft des Ausgangs kurzschlussfestNein
Schaltspannung des Halbleiterausgangs bei DC10 ... 30 V
Strombelastbarkeit des Halbleiterausgangs bei DC10 mA ... 0,5 A
Elektromagnetische Verträglichkeit
EMV-Störaussendung gemäß IEC 60947-1Umgebung A (Industriebereich)
EMV-Störfestigkeit gemäß IEC 60947-1entspricht Schärfegrad 3
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
elektrostatische Entladung gemäß IEC 61000-4-26 kV Kontaktentladung / 8 kV Luftentladung
Anzeige
Ausführung der Anzeige als Statusanzeige durch LEDLED grün
Anschlüsse/ Klemmen
Produktfunktion abnehmbare KlemmeNein
Ausführung des elektrischen Anschlusses für Hilfs- und SteuerstromkreisFederzuganschluss (Push-In)
Leitungslänge
● bei AC maximal500 m
● bei DC maximal1 000 m
Art der anschließbaren Leiterquerschnitte
● eindrähtig1x (0,25 ... 2,5 mm²)
● feindrähtig mit Aderendbearbeitung1x (0,25 ... 1,5 mm²)
● feindrähtig ohne Aderendbearbeitung1x (0,25 ... 2,5 mm²)
● bei AWG-Leitungen eindrähtig1x (20 ... 14)
● bei AWG-Leitungen mehrdrähtig1x (20 ... 14)
anschließbarer Leiterquerschnitt
● eindrähtig0,25 ... 2,5 mm²
● feindrähtig mit Aderendbearbeitung0,25 ... 1,5 mm²
● feindrähtig ohne Aderendbearbeitung0,25 ... 2,5 mm²
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt
● eindrähtig20 ... 14
● mehrdrähtig20 ... 14
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchnappbefestigung
Höhe93 mm
Breite6,2 mm
Tiefe72,5 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— seitwärts0 mm
— abwärts0 mm
● zu spannungsführenden Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +85 °C
● während Transport-40 ... +85 °C
relative Luftfeuchte während Betrieb10 ... 95 %
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)Konformitätserklärung

CSA

Bestätigungen

UL

EAC

RCM

UK-Konformitätserklärung

KonformitätserklärungPrüfbescheinigungenMarine / SchiffbauSonstige

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

DNV-GL

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Derating
letzte Änderung:06.05.2021
Datum:
14.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RQ3070-2SB30
ArtikelbeschreibungEingangskoppler Optokoppler 1 Schließer, Transistor Eingang AC/DC 24 V Ausgang DC max. 30 V, 0,5 A Baubreite 6,2 mm Federzuganschluss (Push-In) thermischer Strom 0,5 A
ProduktfamilieKoppelrelais SIRIUS 3RQ3, schmale Bauform
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41H
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)200 Tag(e)
Nettogewicht pro ME0,029 kg
Verpackungsmaße8,00 x 84,00 x 98,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Mindestbestellmenge pro ME5
Zusätzliche Produktinformationen
EAN4047621000688
UPC804766216404
Statistische Warennummer85364190
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe4950
GeschäftsbereichskennzahlR711
UrsprungslandTunesien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 25.03.2015
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-16-01
eClass7.127-37-16-01
eClass827-37-16-01
eClass927-37-16-01
eClass9.127-37-16-01
ETIM5EC001437
ETIM6EC001437
ETIM7EC001437
ETIM8EC001437
IDEA45367
UNSPSC1539-12-23-31

ETIM-Daten

ETIM: EC001437 - Schaltrelais

Wert Einheit
Antrieb, Polung (EF003355) -
Schaltverhalten des Antriebs (EF003356) -
Ausführung des elektrischen Anschlusses (EF003961) Federzuganschluss
Mit abnehmbaren Klemmen (EF003340) false
Nennstrom (EF000001) -A
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) ['11.0', '30.0']V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) ['11.0', '30.0']V
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['11', '30']V
Spannungsart zur Betätigung (EF008242) AC/DC
Anzahl der Kontakte als Öffner (EF008255) -
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Wechsler (EF008257) -
Mit zwangsgeführten Kontakten (EF003357) false
Art des Schaltkontaktes (EF003358) sonstige
Komplettgerät mit Sockel (EF003359) false
Mit LED-Anzeige (EF005950) true
Schutzart (IP) (EF005474) IP20
Breite (EF000008) 6.2mm
Höhe (EF000040) 93.0mm
Tiefe (EF000049) 72.5mm
