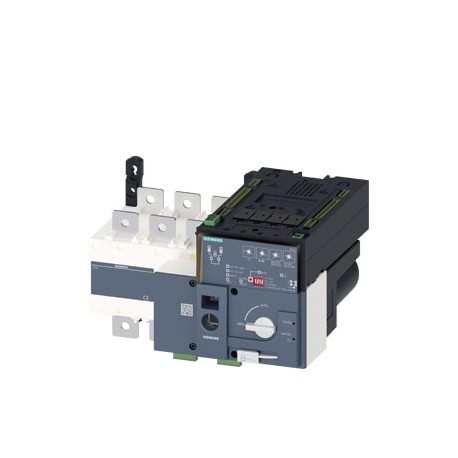

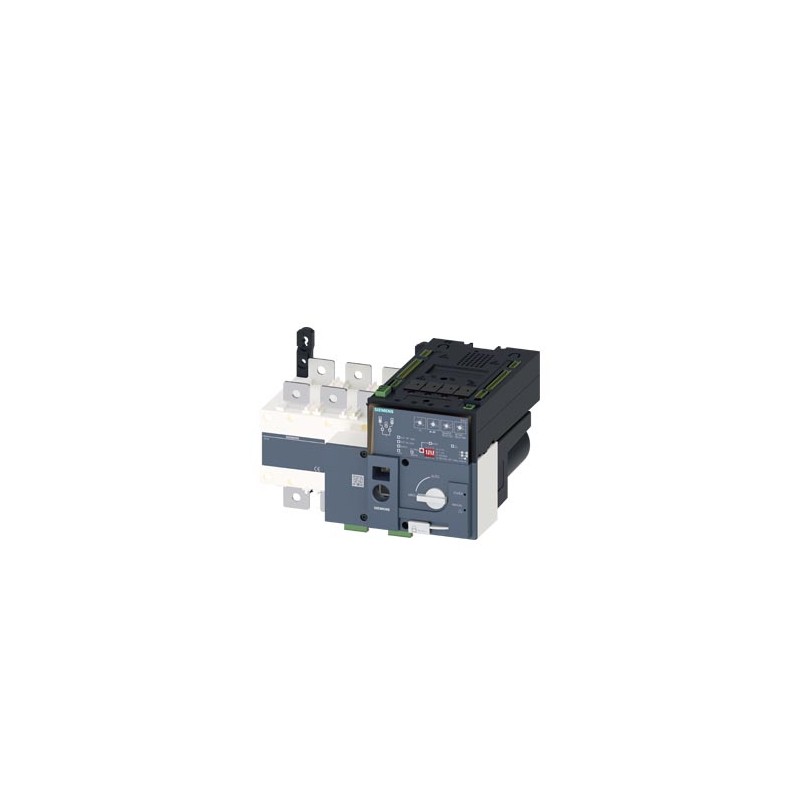

3KC8342-0DA22-0GA3 SIEMENS SENTRON, ATE, Netzumschalter 3KC, automatisch, ATSE, 3- polig, Iu: 400 A, Ue AC: .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3KC8342-0DA22-0GA3 SIEMENS SENTRON, ATE, Netzumschalter 3KC, automatisch, ATSE, 3- polig, Iu: 400 A, Ue AC: ..

3KC8342-0DA22-0GA3

SIEMENS

SENTRON, ATE, Netzumschalter 3KC, automatisch, ATSE, 3- polig, Iu: 400 A, Ue AC: 415 V, Ie bei AC-33 B bei 415V: 200 A, Ie bei AC-23 A bei 690V: 125 A, Schraubbefestigung, Motorantrieb, am rechten Ende, langer Drehgriff, Schienenanschluss

TRANSF-SCHALTER. AUTOMATISCHE ATSE, 400A, 3-POLIG FRONTANTRIEBS-BASISEINHEIT MIT HEBEL 2X POWER 230VAC FLACHANSCHLÜSSE. Begrenzte Rückgabe und Stornierung. Überprüfen Sie die Bedingungen.

Mehr Infos


ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Lasttrennschalter 3KD, Schalter Motor 3KC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $8,274.33
Stückpreis: $8,274.33
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC000216 - Lasttrennschalter

Wert Einheit
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) -A
Schutzart (NEMA) (EF011959) -
Ausführung als Hauptschalter (EF006981) true
Ausführung als Wartungs-/Reparaturschalter (EF006986) true
Ausführung als Sicherheitsschalter (EF006985) true
Ausführung als NOT-AUS-Einrichtung (EF006959) false
Ausführung als Wendeschalter (EF009408) -
Anzahl der Schalter (EF005586) -
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 415V
Bemessungsbetriebsspannung (EF001435) ['166.0', '332.0']V
Bemessungsdauerstrom Iu (EF001389) 400.0A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 400A
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Motorantrieb optional (EF007386) false
Motorantrieb integriert (EF006697) true
Spannungsauslöser optional (EF007491) false
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung (EF007243) FALSE
Geeignet für Frontbefestigung 4-Loch (EF007247) false
Geeignet für Frontbefestigung Zentral (EF007248) false
Geeignet für Verteilereinbau (EF007262) false
Geeignet für Zwischenbau (EF007264) false
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) true
Anschlussart Hauptstromkreis (EF006819) Schienenanschluss
Schutzart (IP), frontseitig (EF003118) IP00
Schaltleistung bei 400 V (EF009166) -kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) -kA
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) -kW
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) -kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) -kA


SENTRON, ATE, Netzumschalter 3KC, automatisch, ATSE, 3- polig, Iu: 400 A, Ue AC: 415 V, Ie bei AC-33 B bei 415V: 200 A, Ie bei AC-23 A bei 690V: 125 A, Schraubbefestigung, Motorantrieb, am rechten Ende, langer Drehgriff, Schienenanschluss
Ausführung
Produkt-MarkennameSENTRON
Produkt-FamilieATE
Produkt-BezeichnungNetzumschalter 3KC
Ausführung des Produktsautomatisch
Ausführung der Anzeige / für Schaltstellungsanzeige HandbetriebI - O - II
Ausführung des Betätigungselementslanger Drehgriff
Ausführung des GriffsHandgriff
Ausführung des SchaltantriebsMotorantrieb
Ausführung des Schaltantriebs / MotorantriebJa
Allgemeine technische Daten
Polzahl3
Bauart des GerätsFesteinbau
I2t-Wert
● bei geschlossenem Schalter / bei 690 V / bei Kombination Schalter + gG-Sicherung / maximal1 884 000 A²·s
● der Sicherung / bei 415 V / maximal zulässig600 000 A²·s
● der gG-Sicherung / bei 690 V / maximal zulässig2 100 000 A²·s
Impulsdauer / minimal0,06 s
mechanische Lebensdauer (Schaltspiele) / bei Funktionsfolge O-I-O / typisch4 000
Position / des Schaltantriebsam rechten Ende
ÜberspannungskategorieIII
Verschmutzungsgrad3
Isolationsspannung
● Bemessungswert1 000 V
● bei Verschmutzungsgrad 3 / bei DC / Bemessungswert1 000 V
Versorgungsspannung
Betriebsstrom / bei AC / Bemessungswert400 A
Versorgungsspannung / bei AC
● minimal166 V
● maximal332 V
Betriebsspannung
● bei AC / bei 50/60 Hz / Bemessungswert415 V
Schutzart und Schutzklasse
Schutzart IPIP00
Schutzart IP
● bei geschlossenem Schalter / mit Blende oder KabelschuhabdeckungIP20
● frontseitigIP00
Verlustleistung
Verlustleistung [W]
● bei konventionellem thermischen Bemessungsstrom / je Pol15,1 W
● bei konventionellem thermischen Bemessungsstrom / je Gerät45,3 W
● bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol15,1 W
Betriebsstrom
● bei AC-23 B / bei 690 V / Bemessungswert125 A
● bei AC-22 B / bei 690 V / Bemessungswert160 A
● bei AC-22 B / bei 500 V / Bemessungswert400 A
● bei AC-21 B / bei 690 V / Bemessungswert200 A
● bei AC-21 B / bei 500 V / Bemessungswert400 A
● bei AC-23 A / bei 690 V / Bemessungswert125 A
● bei AC-23 A / bei 500 V / Bemessungswert200 A
● bei AC-22 A / bei 690 V / Bemessungswert160 A
● bei AC-22 A / bei 500 V / Bemessungswert200 A
● bei AC-21 / bei 690 V / Bemessungswert200 A
● bei AC-21 / bei 500 V / Bemessungswert400 A
● bei AC-21 A / bei 415 V / Bemessungswert400 A
● bei AC-21 B / bei 415 V / Bemessungswert400 A
● bei AC-22 A / bei 415 V / Bemessungswert400 A
● bei AC-22 B / bei 415 V / Bemessungswert400 A
● bei AC-23 A / bei 415 V / Bemessungswert400 A
● bei AC-23 B / bei 415 V / Bemessungswert400 A
● bei AC-31 B / bei 415 V / Bemessungswert400 A
● bei AC-32 B / bei 415 V / Bemessungswert400 A
● bei AC-33 B / bei 415 V / Bemessungswert200 A
● bei AC-33 iB / bei 415 V / Bemessungswert400 A
● bei AC / bei 230 V / Nennwert0,6 A
● bei DC-23 A / bei 440 V / Bemessungswert200 A
● bei DC-21 A / bei 440 V / Bemessungswert200 A
● bei DC-21 A / bei 220 V / Bemessungswert250 A
● bei DC-22 A / bei 220 V / Bemessungswert250 A
● bei DC-22 A / bei 440 V / Bemessungswert200 A
● bei DC-23 A / bei 220 V / Bemessungswert200 A
Dauerstrom
● Bemessungswert400 A
● bei 40 °C / Bemessungswert400 A
● bei 50 °C / Bemessungswert360 A
● bei 60 °C / Bemessungswert320 A
● bei 70 °C / Bemessungswert280 A
Betriebsstrom / der vorgeschalteten Sicherung / Bemessungswert400 A
Betriebsstrom / bei DC / Bemessungswert400 A
Durchlassstrom / der gG-Sicherung / bei 690 V / maximal zulässig30 000 A
Durchlassstrom / bei geschlossenem Schalter
● bei 690 V / bei Kombination Schalter + gG-Sicherung / maximal zulässig36 000 A
Hauptstromkreis
Betriebsfrequenz / Bemessungswert
● minimal45 Hz
● maximal65 Hz
Betriebsleistung
● bei AC-23 A / bei 690 V / bei 50/60 Hz / Bemessungswert110 kW
Betriebsstrom / Bemessungswert400 A
Hilfsstromkreis
Anzahl der angeschlossenen Öffner / für Hilfskontakte0
Anzahl der angeschlossenen Schließer / für Hilfskontakte3
Anzahl der angeschlossenen Wechsler / für Hilfskontakte0
Anzahl der Wechsler / für Hilfskontakte4
Anzahl der Öffner / für Hilfskontakte0
Anzahl der Schließer / für Hilfskontakte0
Eignung zur Verwendung
● HauptschalterJa
● LasttrennschalterJa
● NOT-AUS-SchalterNein
● SicherheitsschalterJa
● Wartungs-/ReparaturschalterJa
Produktausstattung / VerriegelungJa
Produkterweiterung / HilfsschalterJa
Produkterweiterung / optional
● MotorantriebNein
● SpannungsauslöserNein
Kurzschluss
Einschaltvermögen Kurzschlussstrom (Icm) / für Lasttrennschalter
● bei AC 415 V / ohne Sicherungseinsatz / gemäß IEC 60947-6-1 / Bemessungswert / minimal17 kA
● bei AC 690 V / ohne Sicherungseinsatz / gemäß IEC 60947-3 / Bemessungswert / minimal22 kA
bedingter Kurzschlussstrom / bei netzseitiger Absicherung
● bei 415 V / durch gG-Sicherung / gemäß IEC 60947-6-1 / Bemessungswert50 kA
● bei 415 V / durch gG-Sicherung / Bemessungswert50 kA
● bei 690 V / durch gG-Sicherung / gemäß IEC 60947-3 / Bemessungswert50 kA
Anzahl der Digitaleingänge11
Ausführung des Relais2 Relais: 2NO, 2A 250 VAC or 2A 24 VDC; 1 Relais: 1CO, 2A 250 VAC or 2A 24 VDC
Ausführung des SchalteingangsVerbunden mit Steuerklemme
Eingangsstrom / am Digitaleingang / bei Signal <0> / maximal2,1 mA
Eingangsverzögerungszeit0,046 s
MessverfahrenTrue RMS
Eingangsimpedanz / zwischen L und L12 MΩ
Messbereich Spannung / an den Messeingängen
● zwischen L und L / minimal30 V
● zwischen L und L / maximal600 V
● zwischen L und N / minimal30 V
● zwischen L und N / maximal332 V
relative Messabweichung1 %
Anzahl der überwachten Phasen3
Anschlüsse
Art der anschließbaren Leiterquerschnitte
● für Cu-Stromschiene1x32x8
Art der anschließbaren Leiterquerschnitte / für Cu-Leiter
● mehrdrähtig / mit Kabelschuh / gemäß DIN 462341x(185240 mm²)
Ausführung des elektrischen Anschlusses
● der Ein- und AusgängeAbnehmbar/steckbar
● für HauptstromkreisSchienenanschluss
Mechanischer Aufbau
Höhe170 mm
Breite328 mm
Tiefe292 mm
BefestigungsartSchraubbefestigung
Befestigungsart
● Frontmontage mit 4-Loch BefestigungNein
● Frontmontage mit ZentralbefestigungNein
● Schienen-MontageNein
Nettogewicht7 800 g
Umgebungsbedingungen
Umgebungstemperatur / während Betrieb
● minimal-20 °C
● maximal70 °C
Umgebungstemperatur / während Lagerung
● minimal-40 °C
● maximal70 °C
Approbationen Zertifikate
Referenzkennzeichen
● gemäß DIN EN 61346-2Q
● gemäß IEC 81346-2:2009Q
allgemeine Produkt­zulassungKonformitäts­erklärung

CCC

Sonstige

EG/EU-Konformitätsbescheinigung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)


Produkt
Artikelnummer3KC8342-0DA22-0GA3
ArtikelbeschreibungSENTRON, ATE, Netzumschalter 3KC, automatisch, ATSE, 3- polig, Iu: 400 A, Ue AC: 415 V, Ie bei AC-33 B bei 415V: 200 A, Ie bei AC-23 A bei 690V: 125 A, Schraubbefestigung, Motorantrieb, am rechten Ende, langer Drehgriff, Schienenanschluss
ProduktfamilieGrundgeräte
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe12S / 1CL
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk5 Tag(e)
Nettogewicht pro ME10,090 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße360,00 x 470,00 x 360,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869532837
UPCNicht verfügbar
Statistische Warennummer85365080
Listenkennzeichen (LKZ)LV10
Fabrikategruppe5380
GeschäftsbereichskennzahlP360
UrsprungslandFrankreich
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 30.04.2016
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1539-12-22-33
