SCAME205.T74-SCB SCAME WALLBOX BE-T LCD+MID+RFID+SBC

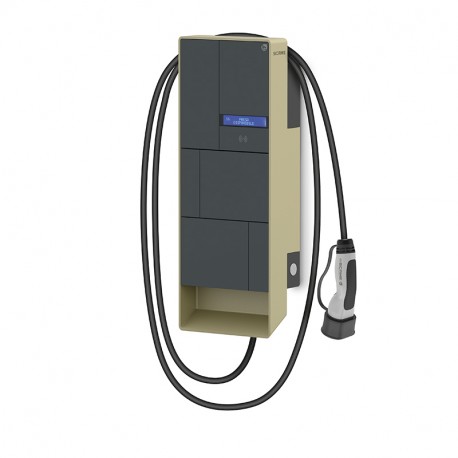

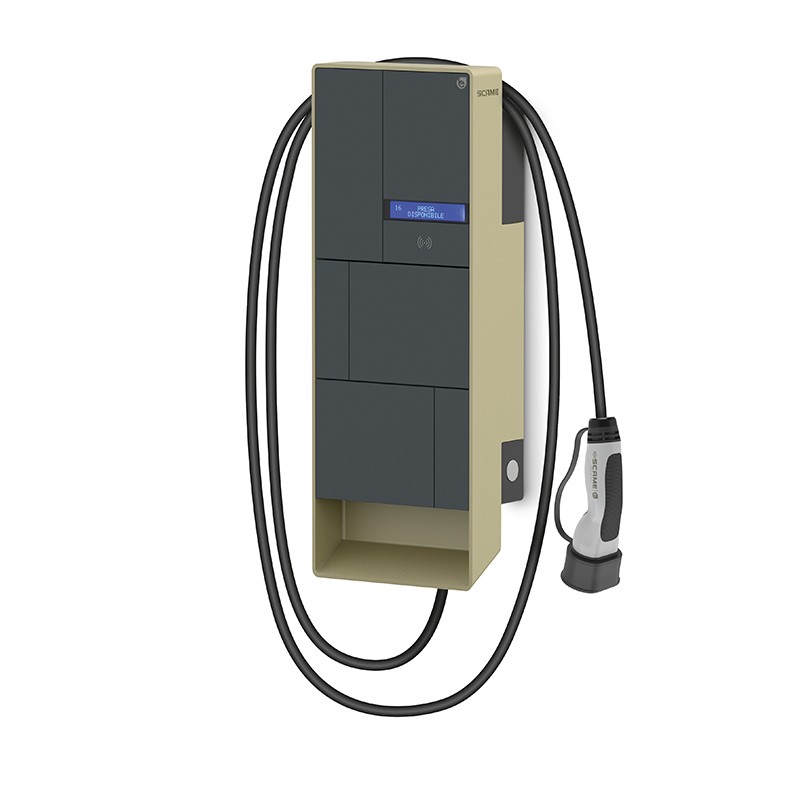

SCAME 205.T74-SCB 205.T74-SCB - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

205.T74-SCB SCAME WALLBOX BE-T LCD+MID+RFID+SBC

Artikel-Nr.: 205.T74-SCB

Hersteller: SCAME

Beschreibung:

WALLBOX BE-T LCD+MID+RFID+SBC
Typ 2 1P+N+E 32A 230V~ 7,4kW 32A 230V 1P+N+E IP54 IK09 Typ 2 7,5m

Kategorien:

  • SCAME

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SCAME

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Material-Serie
BE-T Serie
Synthetische Beschreibung
WALLBOX KABEL+BUCHSE T2
Material
TECHNISCHER KUNSTSTOFF
Kabellänge
7,5m
Kabelabschnitt
3G6+1x0,5mm²
Nennstrom
32A
Nennspannung
2207
Arbeitsfrequenz
50/60 Hz
Polen
1P+N+E
Schutzart IP
IP54
Betriebstemperatur
-30°C/+50°C
GLÜHDRAHT
GW 650°C
Schutzart IK
IK09
Farbe
ANTHRAZIT
Kochsalzlösung
Widerstandsfähig
UV-Schutz
UV-beständig
Montageversion
AUFPUTZMONTAGE
Dimensionen
245x660x120Millimeter

Version
PROFI
EV-Standard
Typ 2 1P+N+E 32A 230V~ 7,4kW
Mit integriertem Kabel
Typ 2
HMI (Mensch-Maschine-Schnittstellen)
LCD 2x20 Zeichen
Benutzer-Authentifizierung
RFID-Authentifizierung
Konnektivität
Ethernet
Kommunikationsprotokoll
OCPP 1.6 JSON
EV-Funktionen
Laden im Modus 3 mit PWM Circuit Pilot
Veranlagung für serielle Kommunikation
Energiemessung und Stromverbrauch
Identifizierung des autorisierten Benutzers
Arbeiten im eigenständigen Modus, kostenlos oder persönlich
Überwachung der Apertur von Leistungsschützen
Schnittstelle zum OCPP-Hauptbahnhof
EV-Ausrüstung
1 Sicherungshalter 1P+N gG 4A
1 Netzteil 24Vdc 36W
1 DC-Leckagedetektor
1 Steuerkarte
1 RBG-LED-Streifen
1 Stopp-Ladetaster (Modus frei)
1 LCD-Display 2x20 Reihen Hintergrundbeleuchtung
1 Lesegerät RFID 13,56MHz
1 modulares Schütz 2P 40A 24Vdc
1 lokaler Server, der mit dem OCPP 1.6J-Protokoll verkabelt ist
1 lackierter Metallrahmen
1 Klemmleiste 5x16mm²
1 digitaler Energiezähler MID 1P+N 40A
1 Kabel 3G6+1x0,5mm² 7,5m
EV ausgeschlossen
Vorgelagerte Schutzmaßnahmen (durch den Installateur):
1 Leitungsschutzschalter 1P+N C40 30mA ist. Ein
1 Shunt-Auslöser 24Vdc
Spezifikationen für Elektrofahrzeuge
Wandmontagedose aus thermoplastischem Material, halogenfrei, stoß- und UV-beständig. <br> Ausgestattet mit:<br> 1 Steckverbinder Typ 2 gemäß IEC/EN 62196-2 für Mode 3 Laden und Case C (mobiler Stecker mit Kabel) gemäß IEC/EN 61851-1, maximaler Versorgungsstrom 32A einphasig 230Vac (7,4kW).<br> Komplett mit:<br> Digitalem Zähler zur Messung der gelieferten Energie und zur Kontrolle des Stromverbrauchs, MID-zertifiziert.<br> Steuerungssystem zur Überwachung der Blendenöffnung von Leistungsschützen. <br> «DC Leakage»-Geräte zur Detektion des kontinuierlichen Fehlerstroms (>=6 mA). <br> RFID-Lesegerät zur Benutzeridentifikation und Verwaltung der Ladung, das im KOSTENLOSEN oder PERSÖNLICHEN Stand-alone-Modus arbeitet. <br> LCD-Display mit Hintergrundbeleuchtung 2x20 Zeichen, für Meldungen und Diagnoseverwaltung mit der Möglichkeit, die Sprache über die Taste zu ändern. <br> Druckknopf zum Ändern der Anzeigesprache und STOP, um den Ladevorgang zu beenden und das Ziehen des Steckers im FREE-Modus zu ermöglichen. <br> Eingerichtet für die Kommunikation über die serielle RS485-Leitung (NET-Modus mit Verwaltung über Server). <br> Fernsteuerung über einen lokalen, kabelgebundenen Server, der mit dem OCPP 1.6J-Protokoll an die Zentrale angeschlossen werden kann. <br> Stellen Sie einen geeigneten vorgeschalteten Schutz bereit, der auf Last und Leitungslänge ausgelegt ist. <br> Betriebstemperatur -30°C bis +50°C. <br> Schlagfestigkeit IK09. <br> Gehäuse mit Schutzart IP54. <br> Vorderseite anpassbar mit Farbdrucker und lackiertem Metallrahmen. <br> Konform mit CEI EN 61851-1, CEI EN 62196-2, CEI EN 61439-1 und komplett mit CE-Kennzeichnung. <br>
