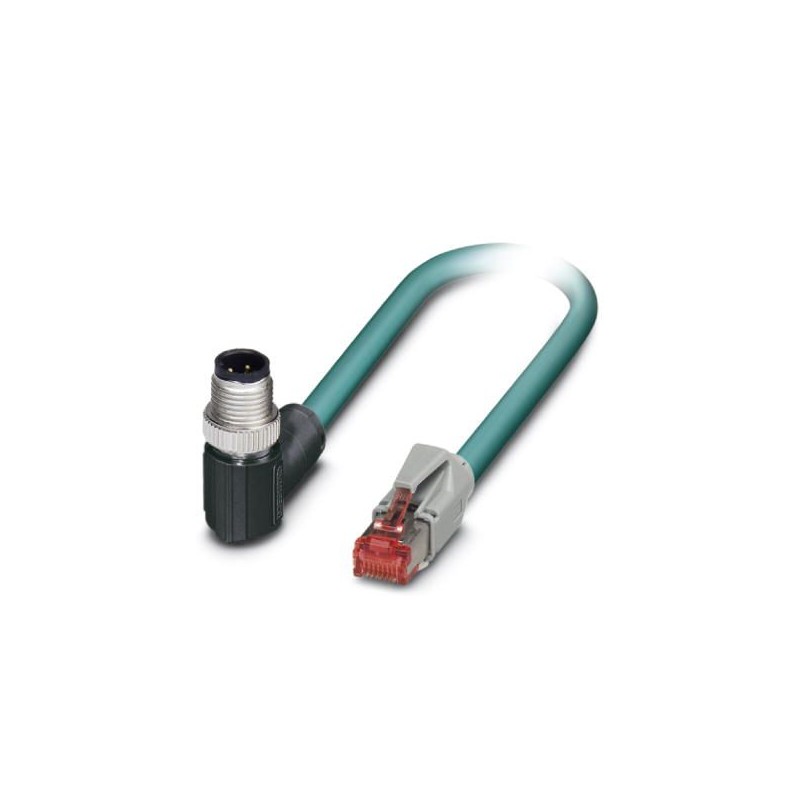

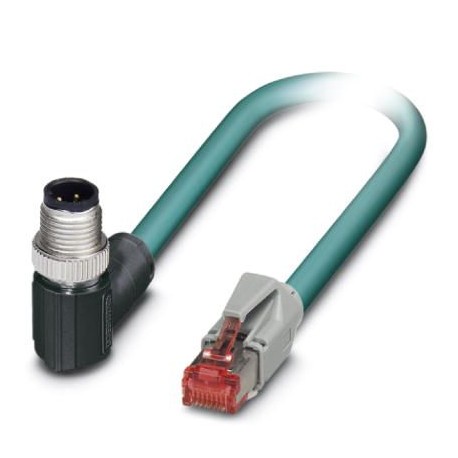

VS-M12MRD-IP20-93E-LI/ 8,5 1403944 PHOENIX CONTACT Netzwerk-Kabel
VS-M12MRD-IP20-93E-LI/ 8,5
1403944
PHOENIX_CONTACT
50
Netzwerk-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert drei tausend neun hundert vier und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356675772 |
| Gewicht pro Stück (exklusive Verpackung) | 384.380 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker / Buchse) |
|---|---|
| Schutzart | IP20 |
| IP67 |
Allgemeine
| Nennspannung | 48 V AC |
|---|---|
| 60 V DC | |
| Anzahl der Positionen | Vier |
| Codierung | D - Daten |
| Signal Typ/Kategorie | Ethernet CAT5 (IEC 11801:2002) |
| Status-Anzeige | Keine |
| Überspannungskategorie | Ich |
| Grad der Verschmutzung | Drei |
| Insertion/withdrawal cycles | ≥ 100 |
| Drehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Entflammbarkeit nach UL 94 | V2 |
|---|---|
| Material, Kontakt | CuSn |
| Kontaktoberfläche material | Ni/Au |
| Kontakt carrier material | TPU GF |
| Material griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zink-Druckguss, vernickelt |
Kabel
| Kabel-Typ | PUR-ETHERNET-2x2-FLEX |
|---|---|
| Kabel-Art (Abkürzung) | 93E |
| Kabel Abkürzung | 02YS(ST)C11Y |
| UL AWM style | 20963 (80°C/30 V) |
| Kabel-Struktur | 2x2xAWG26/7; SF/UTP |
| Leiterquerschnitt | 2x 2x 0,14 mm2 |
| AWG Signalleitung | Sechs und zwanzig |
| Leiter-Struktur signal-Linie | 7x 0.16 mm |
| Kern Durchmesser inklusive Isolierung | 0.98 mm |
| Draht-Farben | weiß/orange-orange, weiß/grün-grün |
| Twisted pairs | 2 Adern zum paar |
| Insgesamt twist | Zwei Paare mit zwei Füller, um die core |
| Abschirmung | Mit Aluminium beschichtete Folie, verzinntes cu-Geflechtschirm |
| Optical shield Abdeckung | 70 % |
| Externe Mantel, Farbe | Wasser blau RAL 5021 |
| Außenmantel Dicke | 1,2 mm |
| Kabel-Durchmesser D | 6,4 mm ±0,2 mm |
| Minimum bending radius fixed installation | 4 x D |
| Mindestbiegeradius flexible installation | 8 x D |
| Kabel-Gewicht | 42 kg/km |
| Zugfestigkeit von GFK | ≤ 80 N |
| Außenmantel, material | PUR |
| Material Aderisolation | Geschäumte PE |
| Leiter-material | Blanke Cu-Litzen |
| Normen/Spezifikationen | Elektrische Anforderungen EN 50288-2-2 |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 290.00 Ω/km |
| Kabel-Kapazität | ca. 45 nF/km (bei 1 kHz) |
| Wellenimpedanz | 100 Ω ±5 Ω (bei 100 MHz) |
| Near end crosstalk attenuation (WEITER) | 65.3 dB (bei 1 MHz) |
| 56.3 dB (bei 4 MHz) | |
| 50.3 dB (bei 10 MHz) | |
| 47.2 dB (bei 16 MHz) | |
| 45.8 dB (bei 20 MHz) | |
| 42.9 dB (31.25 MHz) | |
| 38.4 dB (bei 62.5 MHz) | |
| 35.3 dB (bei 100 MHz) | |
| Dämpfung | 3.2 dB (bei 1 MHz) |
| 6 dB (bei 4 MHz) | |
| 9.5 dB (bei 10 MHz) | |
| 12.1 dB (bei 16 MHz) | |
| 13.6 dB (bei 20 MHz) | |
| 17.1 dB (31.25 MHz) | |
| 24.8 dB (bei 62.5 MHz) | |
| 32 dB (bei 100 MHz) | |
| Rückflussdämpfung | 23 dB (bei 4 MHz) |
| 24.1 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 23.6 dB (31.25 MHz) | |
| 21.5 dB (bei 62.5 MHz) | |
| 20.1 dB (bei 100 MHz) | |
| Signal-Laufzeit | 5.3 ns/m |
| Kopplungswiderstand | ≤ 100.00 mΩ/m (bei 10 MHz) |
| Nennspannung, - Kabel | ≤ 100 V (Spitzenwert, nicht für high-power Anwendungen) |
| Test voltage Core - /Core | 700 V (50 Hz, 1 min.) |
| Test voltage Core/Shield | 700 V (50 Hz, 1 min.) |
| Strombelastbarkeit der Kabel | 2 A (nach DIN VDE 0891-1) |
| Flamme Widerstand | nach IEC 60332-1-2 |
| im acc. UL VW1 | |
| Halogen-free | nach IEC 60754-1 |
| Beständigkeit gegen öl | nach EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, Feste Verlegung) |
| -20 °C ... 80 °C (Kabel, flexible installation) |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen sechzig tausend drei hundert sechseCl@ss 4.1Sieben und zwanzig Millionen sechzig tausend drei hundert sechseCl@ss 5.0Sieben und zwanzig Millionen eins und sechzig tausend acht hundert einseCl@ss 5.1Sieben und zwanzig Millionen eins und sechzig tausend acht hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 8.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert elf
UNSPSC 6.01Sechs und zwanzig Millionen eins hundert eins und zwanzig tausend sechs hundert sechzehnUNSPSC 7.0901Sechs und zwanzig Millionen eins hundert eins und zwanzig tausend sechs hundert sechzehnUNSPSC 11Sechs und zwanzig Millionen eins hundert eins und zwanzig tausend sechs hundert vierUNSPSC 12.01Sechs und zwanzig Millionen eins hundert eins und zwanzig tausend sechs hundert sechzehnUNSPSC 13.2Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert eins
