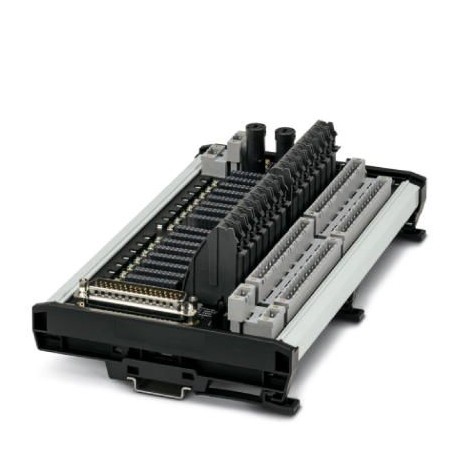

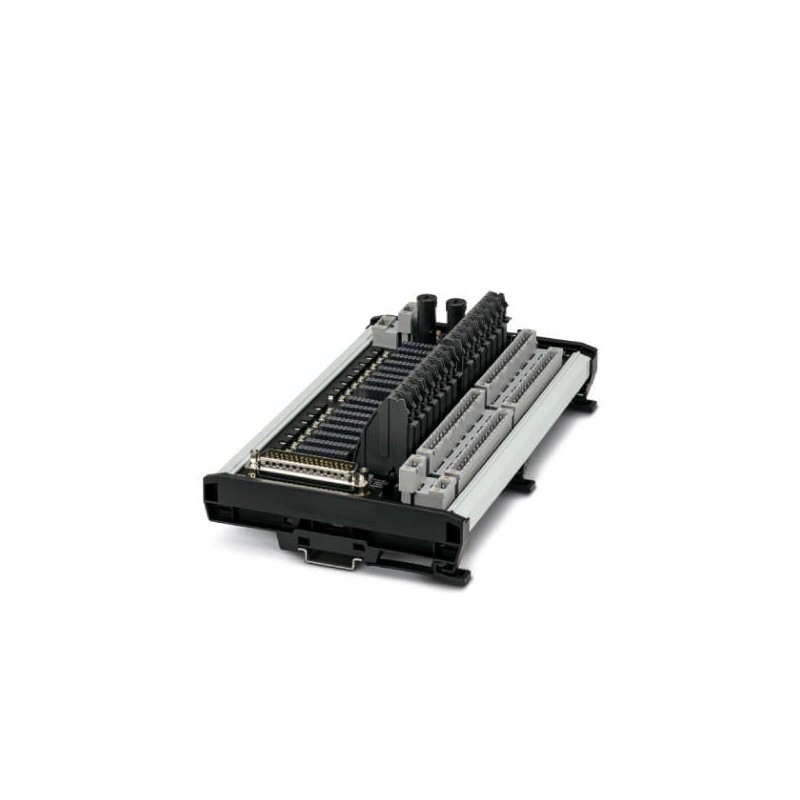

VIP/MSTB/D50M/BASE/16CH/CX/EX 2908788 PHOENIX CONTACT Basis-Modul
VIP/MSTB/D50M/BASE/16CH/CX/EX
2908788
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Basis-Modul
Marshalling VIP I/O Basiselement mit 16 Kanälen für den universellen Einsatz. Feldklemmen und Steckerversorgung sind als Zubehör erhältlich. Wahlweise mit Schraub- oder Push-in-Anschlusstechnik. Kompatibel mit der Tricon CX DCS (D-SUB 50) Serie.
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert acht tausend sieben hundert acht und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626477992 |
| Gewicht pro Stück (exklusive Verpackung) | 761.300 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | USA (United States) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
Allgemeine
| Max. Betriebsspannung Umax | 30 V DC (Feld-Anschlussklemmen) |
|---|---|
| Max. Betriebsspannung | 30 V DC (Feld-Anschlussklemmen) |
| 230 V AC (Feld-Anschlussklemmen) | |
| 30 V DC (A-und B-Klemmen) | |
| 30 V DC D-SUB-50-Anschluss) | |
| Max. perm. Strom (pro Zweig) | 3 A (field signal) |
| 0,5 A (Steuerkontakte) | |
| Max. zulässiger Strom | 3 A (A-und B-Klemmen) |
| Max. zulässiger Summenstrom | 10 A (pro Modul) |
| Status-Anzeige | Keine |
| Einbaulage | Beliebig auf 35 mm DIN-schiene gem. EN 60715 |
| Schutzart | IP20 |
Verbindungsdaten für die Verbindung 1
| Der name der Verbindung | Feld-Ebene |
|---|---|
| Verbindung im acc. mit standard | IEC / EN |
| Verbindungs-Methode | steckbare |
| Anzahl der verbindungen | Vier |
| Anzahl der Positionen | Sechzehn |
Verbindung Daten-Verbindung 2
| Der name der Verbindung | Controller-Ebene |
|---|---|
| Verbindungs-Methode | D-SUB-Stiftleiste |
| Anzahl der verbindungen | Eins |
| Anzahl der Positionen | Fünfzig |
Normen und Vorschriften
| Normen/Vorschriften | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | II, III |
| Konformität | ANSI/ISA 60079-0; 60079-11; 60079-15 |
| ANSI/IEC 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 18ATEX 4041X Ex II 3 G; Ex nA IIC T4 Gc; Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)G [Ex ic Gc] IIC Ex II 3G (3)D Ex nA [ic IIIC Dc] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC |
| Sira 18ATEX 2040X Ex II 3(1)G Ex nA [ia Ga] IIC T4 Gc; Ex II (1)G [Ex ia Ga] IIC; Ex II 3G (1)D Ex nA [ia IIIC Da] IIC T4 Gc; Ex II (1)D [Ex ia Da] IIIC | |
| IECEx | IECEx SIR 18.0007 X Ex nA IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Gc] IIC; [Ex ic Dc] IIIC; Ex nA [ia Ga] IIC T4 Gc Ex nA [ic IIIC Dc] IIC T4 Gc; Ex nA [ia IIIC Da] IIC T4 Gc; [Ex ia Ga] IIC; [Ex ia Da] IIIC |
| CSA, USA/Kanada | Nicht Zündgefährliche: Klasse I, Div. 2, Gruppen ABCD T4 Verbindung zu Klasse I, II, III, Div. 2, Gruppen ABCDEFG Klasse I, Zone 2, Ex nA IIC T4 Gc Klasse I, Zone 2 Klasse I, Zone 2 mit Anschluss an Class I, Zone 2, Ex nA [ic] IIC T4 Gc Klasse I, Zone 2 mit Anschluss an Class I, Zone 0, (A)Ex nA [ia Ga] IIC T4 Gc Klasse I, Zone 2 mit Anschluss an Zone 22, (A)Ex nA [ic IIIC Dc] IIC T4 Gc Klasse I, Zone 2 mit Anschluss an Zone 20, (A)Ex nA [ia IIIC Da] IIC T4 Gc |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen zwei hundert fünfzig tausend drei hundert dreizehneCl@ss 4.1Sieben und zwanzig Millionen zwei hundert fünfzig tausend drei hundert dreizehneCl@ss 5.0Sieben und zwanzig Millionen zwei hundert fünfzig tausend drei hundert dreizehneCl@ss 5.1Sieben und zwanzig Millionen zwei hundert fünfzig tausend drei hundert dreizehneCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwei und fünfzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwei und fünfzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwei und fünfzig
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, steuerseitig (EF008549) | D-Sub |
| Polzahl (EF001391) | 16 |
| Bemessungsstrom (EF000227) | 3 A |
| Tiefe (EF000049) | 78 mm |
| Breite (EF000008) | 250 mm |
| Höhe (EF000040) | 142.3 mm |
| Montageart (EF000003) | Hutschiene TH35 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
