PHOENIX_CONTACTSchnittstelleVIP-2/SC/PDM-2/32 2315272 PHOENIX CONTACT Potenzialverteiler

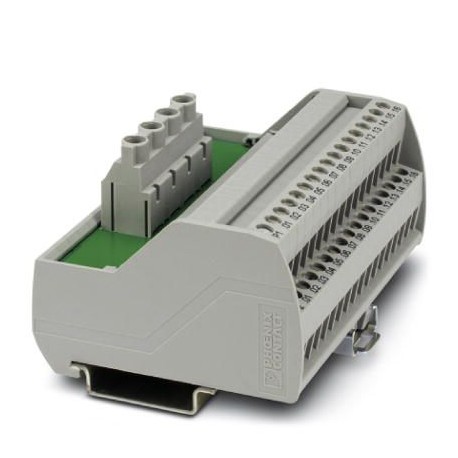

PHOENIX_CONTACT VIP-2/SC/PDM-2/32 2315272 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VIP-2/SC/PDM-2/32 2315272 PHOENIX CONTACT Potenzialverteiler

Artikel-Nr.: VIP-2/SC/PDM-2/32

Code: 2315272

Hersteller: PHOENIX_CONTACT

Beschreibung:

Potenzialverteiler
VARIOFACE-Modul mit zwei Stromschienen (P1, P2) zur Potentialverteilung, für den Einbau auf symmetrischen Schienen NS 35. Breite des Moduls: 90,8 mm

Kategorien:

  • Energieverteilsysteme/Schaltanlagen > Verteilerbaugruppe Klemmen
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 48,68 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis
Der Lagerbestand beträgt heute. 4 Einheiten.

Mehr einheiten, standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2315272
Verpackungseinheit1 STK
VerkaufsschlüsselI1 - Systemverkabelung
KatalogseiteSeite 268 (C-4-2017)
GTIN4046356313094
Gewicht pro Stück (exklusive Verpackung)94,000 g
Gewicht pro Stück (inklusive Verpackung)181,600 g
Zolltarifnummer85369010
HerkunftslandUS (Vereinigte Staaten)

Maße

Breite90,8 mm
Höhe65,5 mm
Tiefe50 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C

Allgemein

Nennspannung UN250 V AC/DC
Max. Strombelastbarkeit je Zweig15 A
Summenstrom30 A (pro Potenzial)
Potenzialanschlüsseje Potenzial (P1, P2) 2 Einspeise-/16 Verteilerklemmen
Einbaulagebeliebig
Normen/BestimmungenIEC 60664
DIN EN 50178
Bemessungsstoßspannung2,2 kV
Verschmutzungsgrad2
ÜberspannungskategorieIII

Anschlussdaten Einspeisung

AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 6 mm²
Leiterquerschnitt flexibel0,2 mm² ... 4 mm²
Leiterquerschnitt AWG24 ... 10
Anzahl der Anschlüsse2

Anschlussdaten Verteilung

AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Anzahl der Anschlüsse32

Normen und Bestimmungen

Anschluss gemäß NormCSA
Normen/BestimmungenIEC 60664
DIN EN 50178
Bemessungsstoßspannung2,2 kV
Verschmutzungsgrad2
ÜberspannungskategorieIII

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2315272 Energieverteilsysteme/Schaltanlagen (EC001894)

MerkmalsnameHöhe (EF000040)
Merkmalswert65.5 mm
MerkmalsnameBreite (EF000008)
Merkmalswert90.8 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert50 mm
MerkmalsnameMax. Bemessungsstrom (EF007926)
Merkmalswert30 A
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameLeiterquerschnitt flexibel (feindrähtig) mit Aderendhülse (EF003460)
Merkmalswert0.2 mm²
MerkmalsnameLeiterquerschnitt starr (ein-/mehrdrähtig) (EF003462)
Merkmalswert0.2 mm²
MerkmalsnameAnzahl der Klemmstellen je Pol (EF002519)
Merkmalswert16
MerkmalsnameMit PE-Schiene (EF007967)
MerkmalswertNein
MerkmalsnameMit N-Schiene (EF007963)
MerkmalswertNein
