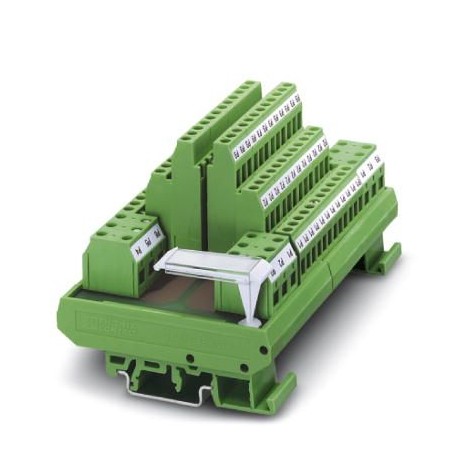

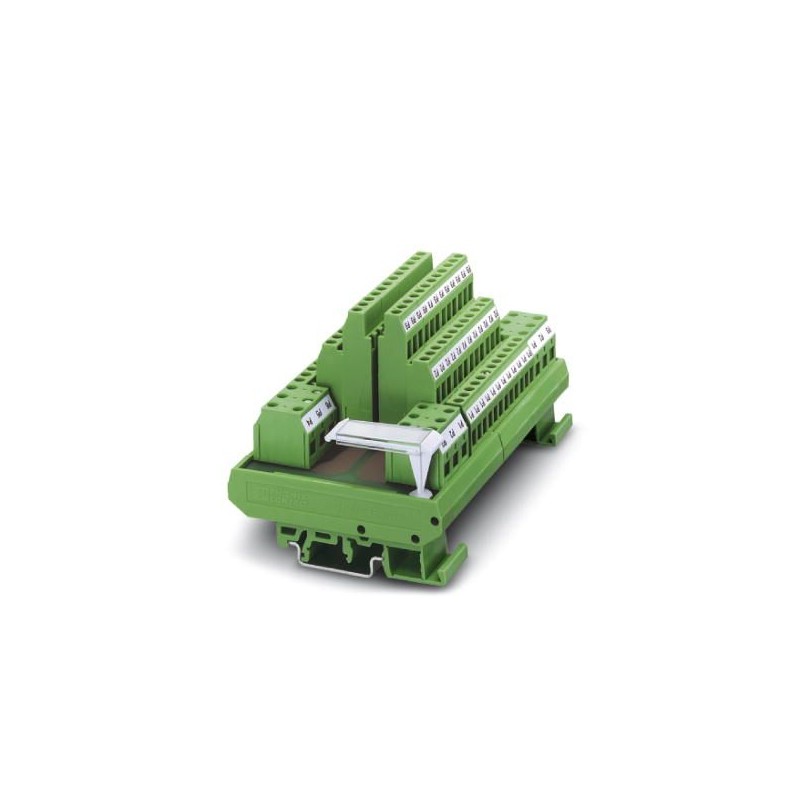

UMK- PVB 6 2972136 PHOENIX CONTACT Potenzialverteiler
UMK-PVB 6
2972136
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Potenzialverteiler
VARIOFACE-Modul, mit sechs Potentialausgleichspleueln (P1, P2, P3, P4, P5, P6) zur Potentialverteilung, zur Montage an NS 35/7,5 oder NS 32
Energieverteilsysteme/Schaltanlagen > Verteilerbaugruppe Klemmen
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2972136 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Katalogseite | Seite 599 (C-5-2017) |
| GTIN | 4017918088613 |
| Gewicht pro Stück (exklusive Verpackung) | 398,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 399,000 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Allgemein
| Nennspannung UN | 250 V AC/DC |
|---|---|
| Max. Strombelastbarkeit je Zweig | 16 A |
| Summenstrom | 16 A (pro Potenzial) |
| Potenzialanschlüsse | je Potenzial (P1...P6) 2 Einspeise-/12 Verteilerklemmen |
| Einbaulage | beliebig |
| Normen/Bestimmungen | IEC 60664 |
| DIN EN 50178 | |
| Bemessungsstoßspannung | 2,2 kV (Funktionsisolierung) |
| Bemessungsisolationsspannung | 250 V |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Schutzart | IP20 |
Anschlussdaten Einspeisung
| Anschlussart | Schraubanschluss |
|---|---|
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Anzahl der Anschlüsse | 6 |
Anschlussdaten Verteilung
| Anschlussart | Schraubanschluss |
|---|---|
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Bemessungsisolationsspannung | 250 V |
| Bemessungsstoßspannung | 2,2 kV (Funktionsisolierung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027400600eCl@ss 7.027400609eCl@ss 8.027400609eCl@ss 9.027400609
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 77 mm |
| Breite (EF000008) | 124 mm |
| Tiefe (EF000049) | 71 mm |
| Max. Bemessungsstrom (EF007926) | 16 A |
| Polzahl (EF001391) | 6 |
| Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse (EF003460) | 0.2 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) (EF003462) | 0.2 mm² |
| Mit PE-Schiene (EF007967) | Nein |
| Mit N-Schiene (EF007963) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2972136-UMK- PVB 6 | 108 Kbytes |
|
