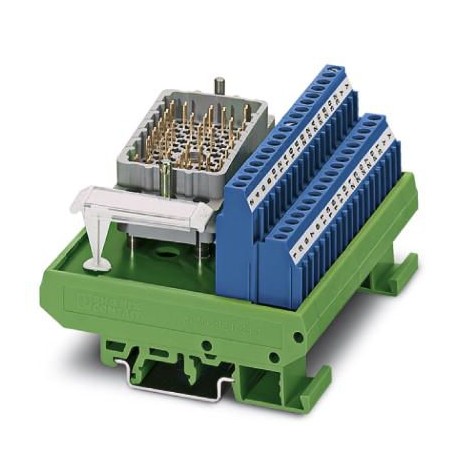

PHOENIX_CONTACT UMK- EC90/32/EX-XUR 2969068 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

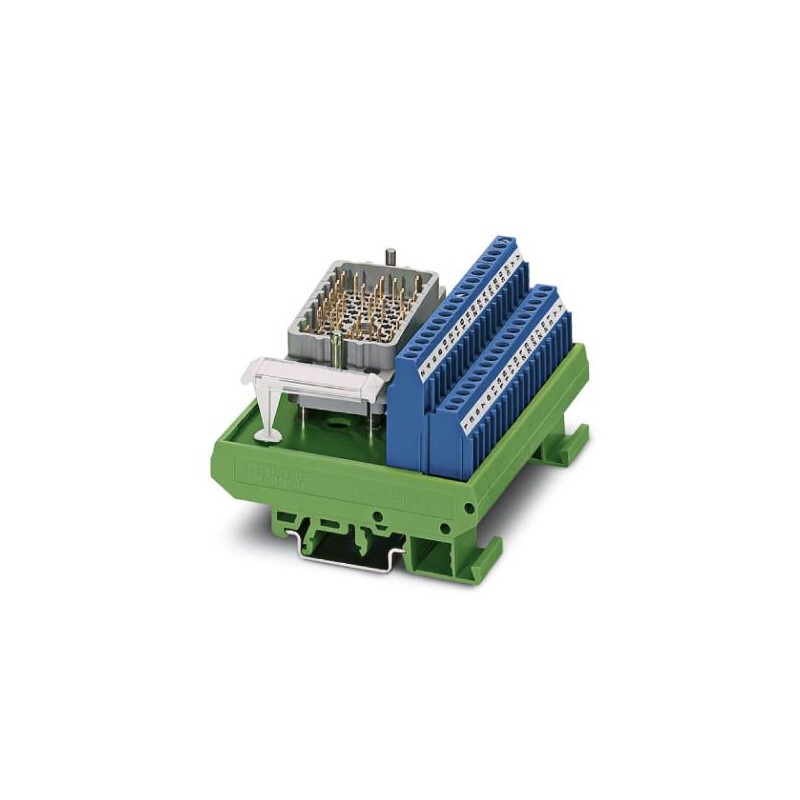

UMK- EC90/32/EX-XUR 2969068 PHOENIX CONTACT Übergabemodul

Artikel-Nr.: UMK- EC90/32/EX-XUR

Code: 2969068

Hersteller: PHOENIX_CONTACT

Beschreibung:

Übergabemodul
Verbindungsmodul, Anschluss 1: Schraubanschluss, Anschluss 2: ELCO 1x 32-poliger Steckverbinder (Stiftleiste Typ 8016 (Zündschutzart EEx i), rechts)

Kategorien:

  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2969068
Verpackungseinheit1 STK
VerkaufsschlüsselI1 - Systemverkabelung
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 580 (C-5-2017)
GTIN4046356462273
Gewicht pro Stück (exklusive Verpackung)200,000 g
Gewicht pro Stück (inklusive Verpackung)227,500 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Maße

Breite101,3 mm
Höhe77 mm
Tiefe58,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C

Allgemein

Max. zul. Betriebsspannungmax. 30 V DC (Maximale Spannung zwischen zwei eigensicheren Stromkreisen: 60 V DC)
Max. zulässiger Strom (pro Zweig)500 mA
Polzahl32
Einbaulagebeliebig
MontagehinweisZur Trennung von eigensicheren und nichteigensicheren Stromkreisen ist zwischen den Anschlussstellen ein Abstand von mindestens 50 mm, z. B. durch Trennplatten oder Zwischenraum, herzustellen.

Anschlussdaten Anschluss 1

Benennung AnschlussFeldebene
Anschluss gemäß NormIEC / EN
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12

Anschlussdaten Anschluss 2

Benennung AnschlussSteuerungsebene
AnschlussartELCO-Steckverbinder
Codierung1-1
Anzahl der Anschlüsse1
Polzahl32
HinweisStiftleiste Typ 8016 (Zündschutzart EEx i), rechts

Normen und Bestimmungen

Normen/BestimmungenDIN EN 60079-11

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen
