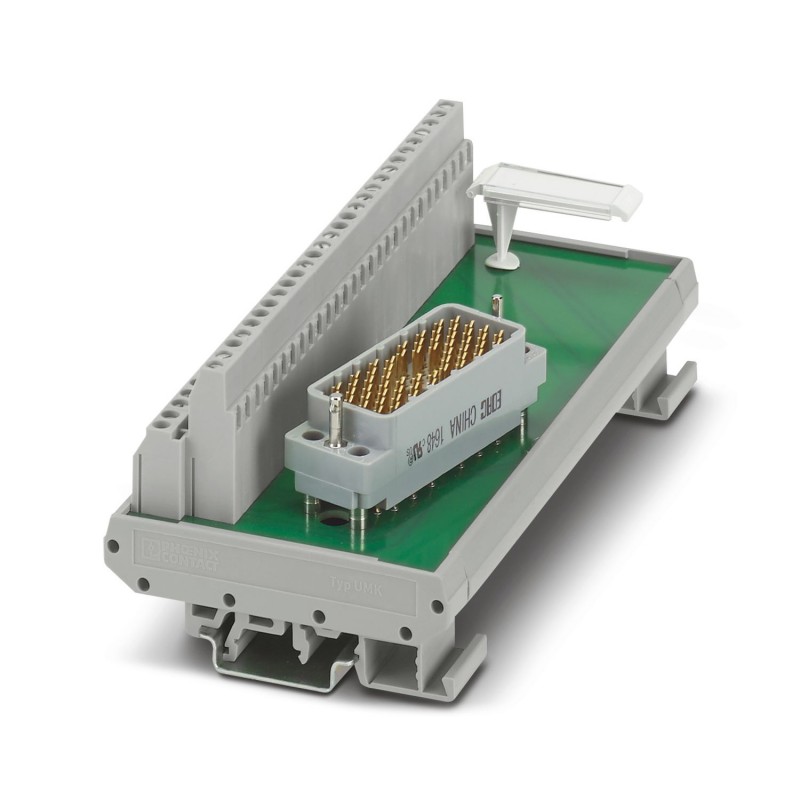

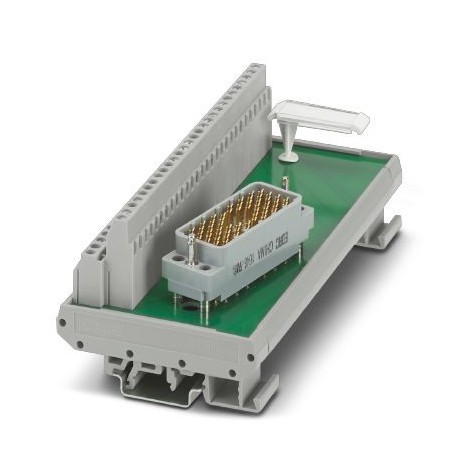

UMK- EC56/56-XOL 2975890 PHOENIX CONTACT Übergabemodul
UMK-EC56/56-XOL
2975890
PHOENIX_CONTACT
Übergabemodul
Verbindungsmodul, Anschluss 1: Schraubanschluss, Anschluss 2: EDAC / ELCO 1x 56-polige Sprotte (ELCO Typ 8016 Sprotte / EDAC Sprotte Typ 516, links)
Signalübertragungsmodul, Anschluss 1: Schraubanschluss, Anschluss 2: EDAC / ELCO Sprat 1x 56-polig (ELCO Sprat Typ 8016 / EDAC Sprat Typ 516, links)
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2975890 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Katalogseite | Seite 579 (C-5-2017) |
| GTIN | 4017918089184 |
| Gewicht pro Stück (exklusive Verpackung) | 274,440 g |
| Gewicht pro Stück (inklusive Verpackung) | 337,000 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Allgemein
| Max. zul. Betriebsspannung | 125 V AC/DC |
|---|---|
| Max. zulässiger Strom (pro Zweig) | 1,5 A |
| Max. zulässiger Strom (alle Zweige) | 28 A (56 Zweige mit je 0,5 A) |
| Polzahl | 56 |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Schutzart | IP20 |
Anschlussdaten Anschluss 1
| Benennung Anschluss | Feldebene |
|---|---|
| Anschluss gemäß Norm | IEC / EN |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | ELCO-Steckverbinder |
| Codierung | 1-1 |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 56 |
| Hinweis | Stiftleiste Typ 8016, links |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Bemessungsisolationsspannung | 125 V |
| Bemessungsstoßspannung | 1,2 kV (Funktionsisolierung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | Schraubanschluss |
| Polzahl (EF001391) | 56 |
| Bemessungsspannung (EF000228) | 125 V |
| Bemessungsstrom (EF000227) | 1.5 A |
| Tiefe (EF000049) | 57.37 mm |
| Breite (EF000008) | 157.25 mm |
| Höhe (EF000040) | 77 mm |
| Montageart (EF000003) | Hutschiene TH35 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2975890-UMK- EC56/56-XOL | 127 Kbytes |
|
