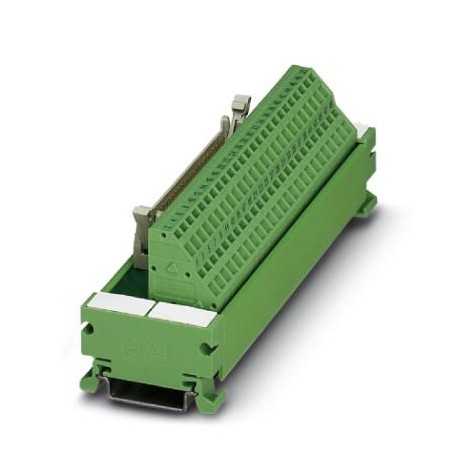

PHOENIX_CONTACT UM 45-FLK10/ZFKDS 2293514 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UM 45-FLK10/ZFKDS 2293514 PHOENIX CONTACT Übergabemodul

Artikel-Nr.: UM 45-FLK10/ZFKDS

Code: 2293514

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Übergabemodul
VARIOFACE Modul, Feder- und Flachbandstecker, zur Montage auf NS 35/7,5, Polzahl 10
VARIOFACE-Modul, mit Zugfederanschluss und Flachbandkabel-Steckverbinder, zur Montage auf NS 35/7,5, Polzahl 10

Kategorien:

  • Industriesteuerungen SPS > Übergabemodul
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 50,53 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Artikeleigenschaften
ProdukttypÜbergabemodul
ProduktfamilieVARIOFACE
Polzahl10
Datenpflegestand
Artikelrevision09
Isolationseigenschaften: Luft- und Kriechstrecken
IsolierungFunktionsisolierung
ÜberspannungskategorieII
Verschmutzungsgrad2

Elektrische Eigenschaften
Betriebsspannung (AC)≤ 30 V AC
Betriebsspannung (DC)≤ 60 V DC
Strom (je Zweig)≤ 1 A
Luft- und Kriechstrecken
Bemessungsisolationsspannung63 V
Bemessungsstoßspannung0,6 kV (1,2 / 50 μs)

Anschlussdaten
Anschluss 1 (Steuerungsebene)
Anschluss gemäß NormIEC 60603-13
AnschlussartIDC/FLK-Stiftleiste
Anzahl der Anschlüsse1
Polzahl10
Steckzyklen> 50
Rastermaß2,54 mm
Anschluss 2 (Feldebene)
AnschlussartZugfederanschluss
Abisolierlänge7,5 mm
Polzahl10
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
0,25 mm² ... 1,5 mm² (Aderendhülse ohne Kunststoffhülse)
0,25 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse)
Leiterquerschnitt AWG24 ... 14
Rastermaß5,08 mm

Signalisierung
Statusanzeige vorhandenNein

Maße
Artikelabmessungen
Breite54 mm
Höhe45 mm
Tiefe50,42 mm

Materialangaben
Farbegrün (RAL 6021)
Isolierstofftyp GehäusePVC

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Schutzart (Modul)IP00
Schutzart (Einbauort)≥ IP54
Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
Höhenlage≤ 2000 m

Normen und Bestimmungen
Luft- und Kriechstrecken
Normen/BestimmungenEN IEC 60664-1

Montage
MontageartTragschienenmontage
Einbaulagebeliebig

Hinweise
Hinweis zum BetriebFür den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.

ETIM for 2293514 Industriesteuerungen SPS (EC002780)

MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
MerkmalswertFederzuganschluss
MerkmalsnameAusführung elektrischer Anschluss, steuerseitig (EF008549)
MerkmalswertFlachstecker
MerkmalsnamePolzahl (EF001391)
Merkmalswert10
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert30 V
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert1 A
MerkmalsnameTiefe (EF000049)
Merkmalswert50.42 mm
MerkmalsnameBreite (EF000008)
Merkmalswert54 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert45 mm
MerkmalsnameMontageart (EF000003)
MerkmalswertHutschiene TH35
