PHOENIX_CONTACTSchnittstelleUM 45-D25SUB/B/ZFKDS 2293682 PHOENIX CONTACT Übergabemodul

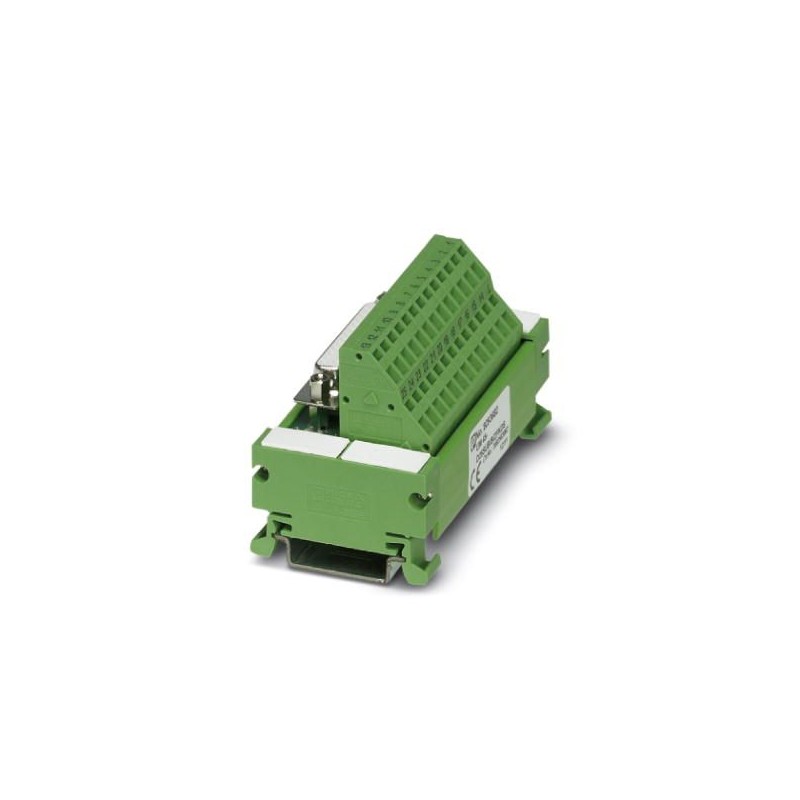

PHOENIX_CONTACT UM 45-D25SUB/B/ZFKDS 2293682 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

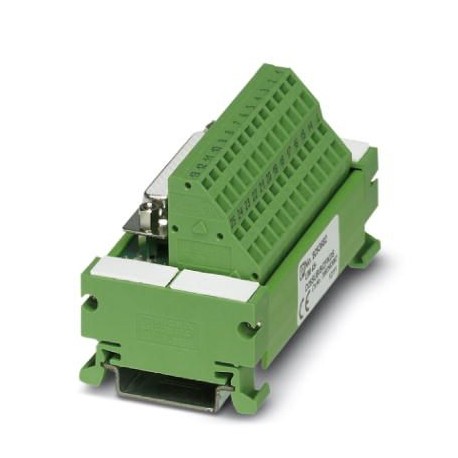

UM 45-D25SUB/B/ZFKDS 2293682 PHOENIX CONTACT Übergabemodul

Artikel-Nr.: UM 45-D25SUB/B/ZFKDS

Code: 2293682

Hersteller: PHOENIX_CONTACT

Beschreibung:

Übergabemodul
VARIOFACE-Modul, mit Federanschluss und Subminiatur-Buchse D, zur Montage an NS 35/7,5, Polzahl 25

Kategorien:

  • Industriesteuerungen SPS > Übergabemodul
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 103,82 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2293682
Verpackungseinheit1 STK
VerkaufsschlüsselI1 - Systemverkabelung
KatalogseiteSeite 308 (IF-2011)
GTIN4017918120580
Gewicht pro Stück (exklusive Verpackung)115,000 g
Gewicht pro Stück (inklusive Verpackung)115,866 g
Zolltarifnummer85369010
HerkunftslandDE (Deutschland)

Maße

Breite90 mm
Höhe45 mm
Tiefe50 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C

Allgemein

Max. zul. Betriebsspannung25 V AC
60 V DC
Max. zulässiger Strom (pro Zweig)2,5 A
1,5 A (bei gleichmäßiger Belastung aller Zweige)
Polzahl25
StatusanzeigeNein
Einbaulagebeliebig
SchutzartIP20

Anschlussdaten Anschluss 1

Benennung AnschlussFeldebene
Anschluss gemäß NormIEC / EN
AnschlussartZugfederanschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG24 ... 14

Anschlussdaten Anschluss 2

Benennung AnschlussSteuerungsebene
AnschlussartD-SUB-Buchsenleiste
Anzahl der Anschlüsse1
Polzahl25

Normen und Bestimmungen

Normen/BestimmungenIEC 60664
DIN EN 50178
Bemessungsisolationsspannung125 V
Bemessungsstoßspannung1,2 kV
IsolierungFunktionsisolierung
Verschmutzungsgrad2
ÜberspannungskategorieII

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2293682 Industriesteuerungen SPS (EC002780)

MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
MerkmalswertFederzuganschluss
MerkmalsnameAusführung elektrischer Anschluss, steuerseitig (EF008549)
MerkmalswertD-Sub
MerkmalsnamePolzahl (EF001391)
Merkmalswert25
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert30 V
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert2.5 A
MerkmalsnameTiefe (EF000049)
Merkmalswert49.7 mm
MerkmalsnameBreite (EF000008)
Merkmalswert90 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert45 mm
MerkmalsnameMontageart (EF000003)
MerkmalswertHutschiene TH35
