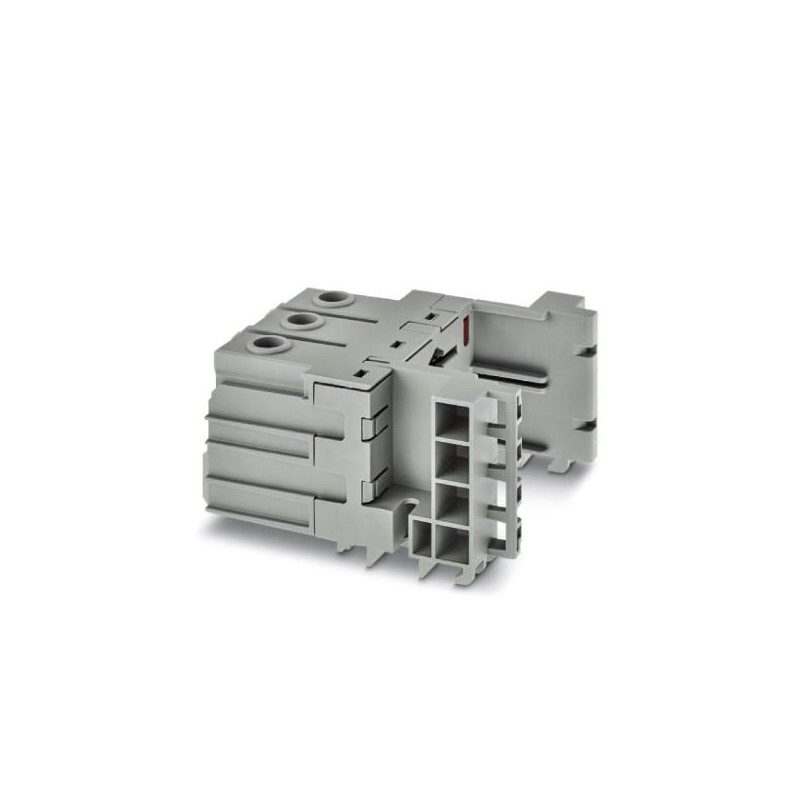

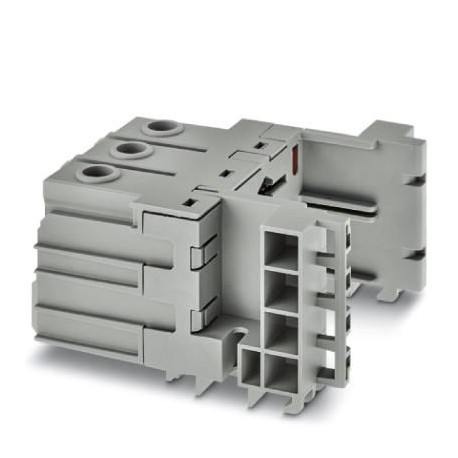

VAL-MS BE/1+1/1U/FM 2909628 PHOENIX CONTACT Basis-element
VAL-MS BE/1+1/1U/FM
2909628
PHOENIX_CONTACT
Basis-element
Steckdose für universelles steckbares Überspannungs- und Blitzstromschutzgerät für Anwendungen bis 240 V mit zwei Leitern und Erdung, mit Fernmeldekontakt
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert neun tausend sechs hundert acht und zwanzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| Katalog Seite | Seite 39 C-4-2017) |
| GTIN | 4055626370552 |
| Gewicht pro Stück (exklusive Verpackung) | 222.220 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend zehn |
| Herkunftsland | USA (United States) |
Umgebungsbedingungen
| Schutzart | IP20 (nur wenn alle Klemmstellen verwendet werden) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 2000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7.5 g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemeine
| IEC-test-Einstufung | I / II |
|---|---|
| T1 / T2 | |
| Ich | |
| De Typ | T1 / T2 |
| IEC-Stromversorgung | TN-S |
| Mode Schutz | L-N |
| N-PE | |
| Montage-Typ | DIN-schiene: 35 mm |
| Farbe | Grau |
| Gehäuse material | PA 6.6 |
| PBT | |
| Grad der Verschmutzung | Zwei |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | DIN-Schienen-Modul, zwei-Abschnitt, teilbar |
| Anzahl der Positionen | Zwei |
| Surge Schutz Fehler Meldung | Fernanzeige Kontakt |
Zusätzliche Beschreibungen
| Hinweis | Für die installation in einem touch-geschützten Gehäuse. Für Anwendungen, die mit UC> 500 V Entfernungen an der Seite und Entfernungen bei der Verbindung muss mindestens 5 mm zwischen den verschiedenen aktiven Teile einschließlich geerdeten teilen. |
|---|
Schutzschaltung
| Nennfrequenz fN | 50 Hz (60 Hz) |
|---|---|
| Maximale kontinuierliche Spannung UC | 480 V AC |
| Kurzschlussstrom ISCCR | 25 kA |
| Max. Sicherung fuse mit V-durchgangsverdrahtung | 80 A AC (gG - 16 mm2) |
| Max. Sicherung fuse mit Zweig Verkabelung | 160 A AC (gG) |
Indikator/remote-Signalisierung
| Schaltfunktion | PDT Kontakt |
|---|---|
| Betriebsspannung | 5 V AC ... 250 V AC |
| 125 V AC (UL) | |
| 125 V DC (200 mA DC) | |
| Betriebsstrom | 5 mA AC 1,5 A ... |
| 1 A (UL) | |
| 1 A (30 V DC) | |
| Verbindungs-Methode | Push-in-Feder-Verbindung |
| Abisolierlänge | 6 mm |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 0,5 mm2 |
| Leiterquerschnitt Feste min. | 0,14 mm2 |
| Leiterquerschnitt solid max. | 0,5 mm2 |
| Leiterquerschnitt AWG | 24 ... 20 (UL) |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Gewinde | M5 |
| Anzugsmoment | 2,5 Nm ... 3 Nm |
| 22 lbf-in. ... 26.5 lbf-in. (UL) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel min. | 1,5 mm2 |
| Leiterquerschnitt flexibel max. | 25 mm2 |
| Leiterquerschnitt Feste min. | 1,5 mm2 |
| Leiterquerschnitt solid max. | 35 mm2 |
| Leiterquerschnitt AWG | 15 ... 2 |
| 10 ... 2 (UL) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert vierzig tausend zwei hundert einseCl@ss 4.1Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert einseCl@ss 5.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert einseCl@ss 5.1Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert einseCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert dreieCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert dreieCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert drei
UNSPSC 6.01Dreißig Millionen zwei hundert zwölf tausend zehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend sechs hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend sechs hundert zehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend sechs hundert zehnUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend sechs hundert zwanzig
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
