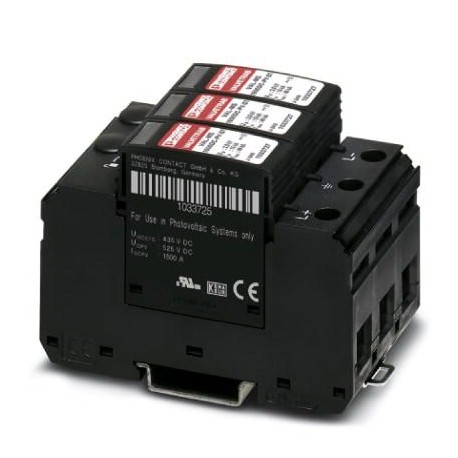

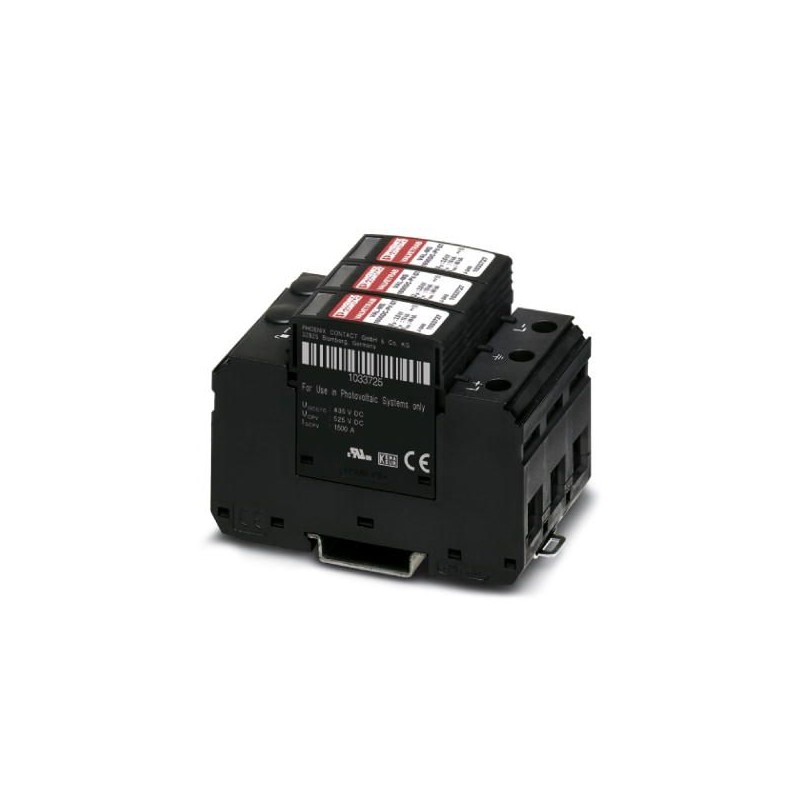

VAL-MS 1500DC-PV/2+V 1033708 PHOENIX CONTACT Typ-2-überspannungsableiter
VAL-MS 1500DC-PV/2+V
1033708
PHOENIX_CONTACT
Typ-2-überspannungsableiter
Überspannungsladegerät für isolierte Gleichstromsysteme mit 1500 V DC und 2 Polen, zur Schienenmontage, 3-poliges Basiselement, drei steckbare Schutzelemente mit Temperaturregelung, Statussignalisierung in jedem Stecker.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million drei und dreißig tausend sieben hundert acht |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626540351 |
| Gewicht pro Stück (exklusive Verpackung) | 335.300 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und fünfzig tausend |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 (nur wenn alle Klemmstellen verwendet werden) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Höhe | ≤ 3000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (5-500 Hz/2,5 h/XYZ) |
Allgemeine
| IEC-test-Einstufung | PV II |
|---|---|
| PV-T2 | |
| De Typ | T2 |
| IEC-Stromversorgung | DC |
| SPD-Ausfall Verhalten | OCM (Open-circuit-Modus) |
| Konfiguration der Verbindung | Y-Konfiguration |
| Einbauort | Im inneren |
| Barrierefreiheit | Zugänglich |
| Einbauort von dem Gerät trennen | Interne |
| Mode Schutz | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Montage-Typ | DIN-schiene: 35 mm |
| Farbe | tiefschwarz RAL 9005 |
| Gehäuse material | PA 6.6-FR |
| PBT-FR | |
| Grad der Verschmutzung | Zwei |
| Entfernung zwischen live-und geerdeten teilen | 8 mm |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | DIN-Schienen-Modul, zwei-Abschnitt, teilbar |
| Surge Schutz Fehler Meldung | optische |
Zusätzliche Beschreibungen
| Hinweis | Das Gerät ist ausschließlich für touch-proof installation in einem Gehäuse. Sicherzustellen, dass Sie einen Abstand von mindestens 8 mm zwischen aktiven und geerdeten teilen in der Verbindung Bereich. |
|---|
Schutzschaltung gleichspannungsseite (DC)
| Maximale kontinuierliche Betriebsspannung UCPV | 1500 V DC |
|---|---|
| Kurzschlussstrom ISCPV | Zwei tausend |
| Ununterbrochener Betriebsstrom ichCPV | < 350 µA |
| Nenn-Laststrom ichL | 80 A |
| Fehlerstrom-ichPE | ≤ 350 µA DC |
| ≤ 600 µA AC | |
| Standby-Stromverbrauch PC | ≤ 250 mVA |
| Die nominalen Entladestrom (8/20) µs | 15 kA |
| Maximale Entladestrom Imax(8/20) µs | 30 kA |
| Insgesamt Entladestrom Iinsgesamt(8/20) µs | 30 kA |
| Überspannungsschutz Stufe Up | ≤ 5 kV |
| Restspannung Ures | ≤ 5 kV (bei ichn) |
| ≤ 6 kV (30 kA) | |
| Reaktionszeit tEin | ≤ 25 ns |
Weitere technische Daten
| Maximale Entladestrom Imax(8/20) µs | 40 kA |
|---|---|
| Nennentladestrom In(8/20) µs | 20 kA (4x (5x In| 120 s) | 30 min). |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Gewinde | M5 |
| Anzugsmoment | 3 Nm (1,5 mm2 bis 16 mm2) |
| 4,5 Nm (25 ... 35 mm2 mm2) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm2 ... 25 mm2 |
| Leiterquerschnitt solid | 1,5 mm2 ... 35 mm2 |
| Leiterquerschnitt AWG | 15 ... 2 |
| Verbindungs-Methode | Gabel-Typ Kabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm2 bis 16 mm2 |
UL-Spezifikationen
| SPD Typ | 1CA |
|---|---|
| Maximum continuous operating voltage MCOV | 1500 V DC |
| Nennspannung | 1500 V DC |
| Mode Schutz | (DC+) - (DC-) |
| (DC+) - G | |
| (DC-) - G | |
| Power distribution system | DC PV |
| Spannung Schutzart VPR | 4 kV |
| Nennentladestrom In | 10 kA |
| Short-circuit current rating (SCCR) | 50 kA |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünf
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Ja |
| Netzform IT (EF009927) | Nein |
| Prüfklasse Typ 2 (EF004230) | Ja |
