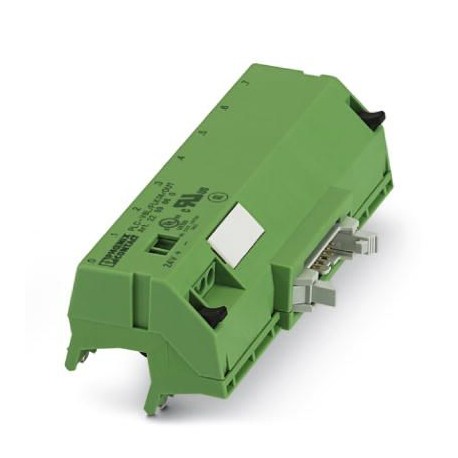

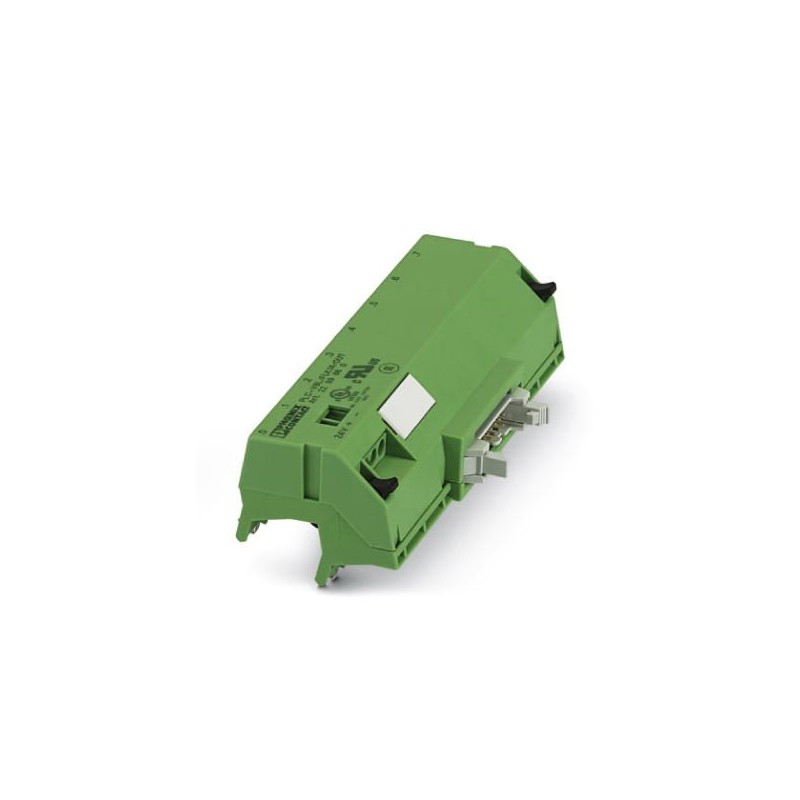

PLC-V8L/FLK14/OUT 2299660 PHOENIX CONTACT Systemanschluss
PLC-V8L/FLK14/OUT
2299660
PHOENIX_CONTACT
Systemanschluss
V8 Adapter für 8 x PLC-INTERFACE (14 mm), Steuerung: SPS-Verdrahtung für Ausgangskarten, Anschluss 1: 1x Schraubanschluss, Anschluss 2: IDC/FLK 1x 14-poliger Stecker, Anschluss 3: Steckanschluss (passt in 8x PLC-INTERFACE Klemmen), Anzahl der Kanäle: 8, Steuerlogik: plusschaltend
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2299660 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Katalogseite | Seite 425 (C-5-2017) |
| GTIN | 4017918893163 |
| Gewicht pro Stück (exklusive Verpackung) | 77,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 77,900 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
Allgemein
| Max. zul. Betriebsspannung | 30 V DC |
|---|---|
| Max. zulässiger Strom (pro Zweig) | 1 A (pro Signalpfad) |
| Max. zulässiger Strom (separate Spannungsversorgung) | 3 A |
| Polzahl | 14 |
| Statusanzeige | LED grün |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Schutzart | IP20 |
Anschlussdaten Anschluss 1
| Benennung Anschluss | Versorgung |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzahl der Anschlüsse | 1 |
Anschlussdaten Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 14 |
| Rastermaß | 2,54 mm |
Anschlussdaten Anschluss 3
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | Steckanschluss |
| Hinweis | Aufrastbar auf 8x PLC-INTERFACE-Klemmen |
Unterstützte Steuerung
| Steuerung | SIEMENS S7-1500 |
|---|---|
| - passende I/O-Karte | 6ES7 522-1BH00-0AB0 |
| 6ES7 522-1BH01-0AB0 | |
| 6ES7 522-1BL00-0AB0 | |
| 6ES7 522-1BL01-0AB0 | |
| Steuerung | SIEMENS S7-400 |
| - passende I/O-Karte | 6ES7 422-1BL00-0AA0 |
| 6ES7 422-1BL00-0AA0 | |
| Steuerung | GE-FANUC 90-30 |
| - passende I/O-Karte | IC693 MDL732 |
| IC693 MDL740 | |
| IC693 MDL742 | |
| Steuerung | ALLEN-BRADLEY ControlLogix |
| - passende I/O-Karte | 1756-OB32 |
| 1756-OB16E | |
| Steuerung | ALLEN-BRADLEY PLC 5 |
| - passende I/O-Karte | 1771 OBN |
| Steuerung | ALLEN-BRADLEY SLC 500 |
| - passende I/O-Karte | 1746 OB16 |
| 1746 OB 32 | |
| Steuerung | HONEYWELL Experion PKS C200 |
| - passende I/O-Karte | TC-ODD 321 |
| Steuerung | MITSUBISHI MELSEC Q |
| - passende I/O-Karte | QY81P |
| QY82P | |
| Steuerung | SIEMENS S7-300 / ET 200 M |
| - passende I/O-Karte | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Steuerung | ABB S800 I/O |
| - passende I/O-Karte | DO810 |
| DO840 | |
| Steuerung | Emerson DeltaV |
| - passende I/O-Karte | VE4002S1T1B3 |
| VE4002S1T2B3 | |
| VE4002S1T2B3 Series 2 | |
| VE4002S1T2B6 | |
| Steuerung | GE-FANUC RX3i |
| - passende I/O-Karte | IC694MDL754 |
| Steuerung | MITSUBISHI MELSEC L |
| - passende I/O-Karte | LY41PT1P |
| LY42PT1P |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Normen/Bestimmungen | IEC 60664 |
| DIN EN 50178 | |
| Bemessungsisolationsspannung | 50 V |
| Bemessungsstoßspannung | 0,5 kV (Funktionsisolierung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | Steckanschluss |
| Ausführung elektrischer Anschluss, steuerseitig (EF008549) | Flachstecker |
| Polzahl (EF001391) | 14 |
| Bemessungsstrom (EF000227) | 1 A |
| Tiefe (EF000049) | 56.17 mm |
| Breite (EF000008) | 112.3 mm |
| Höhe (EF000040) | 41 mm |
| Montageart (EF000003) | sonstige |
