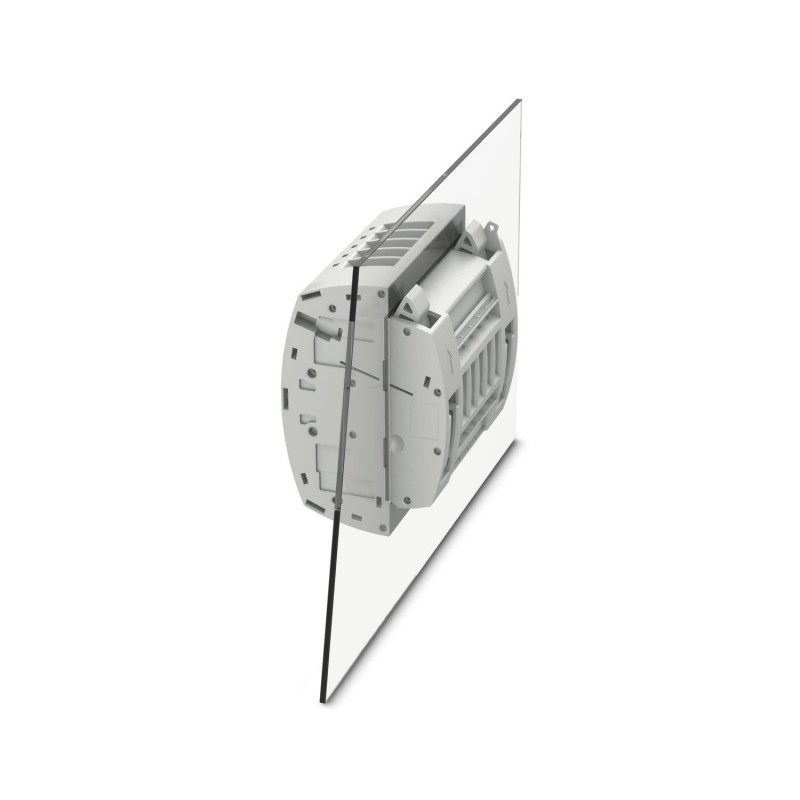

UTWE 6/9+1 1029711 PHOENIX CONTACT Test terminal strip
UTWE 6/9+1
1029711
PHOENIX_CONTACT
5
Test terminal strip
Prüfstiftleiste, Bemessungsspannung: 400 V, Bemessungsstrom: 24 A, Anzahl der Anschlüsse: 20, Anzahl der Pole: 10, Anschlussart: Schraubanschluss, 1. Etage, Auslegungsquerschnitt: 6 mm², Querschnitt: 0,2 mm² - 10 mm², Montageart: Wandmontage, Farbe: grau
Prüfsteckleiste, Nennspannung: 400 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 20, Polzahl: 10, Anschlussart: Schraubanschluss, 1. Etage, Bemessungsquerschnitt: 6 mm2, Querschnitt: 0,2 mm2 - 10 mm2, Montageart: Wandmontage, Farbe: grau
Reihenklemmen > Testadapter für Reihenklemmen
Connectivity Industrieschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Prüfsteckleiste |
| Polzahl | 10 |
| Rastermaß | 8,2 mm |
| Anzahl der Anschlüsse | 20 |
| Anzahl der Reihen | 1 |
| Potenziale | 10 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Bemessungsstoßspannung | 4 kV |
| Maximale Verlustleistung bei Nennbedingung | 1,31 W |
| Prüfstoßspannung | 5 kV |
| Nennquerschnitt | 6 mm² |
| 1. Etage | |
| Schraubengewinde | M4 |
| Anzugsdrehmoment | 1,5 ... 1,8 Nm |
| Abisolierlänge | 10 mm |
| Lehrdorn | A5 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,2 mm² ... 10 mm² |
| Leiterquerschnitt AWG | 24 ... 8 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,2 mm² ... 10 mm² |
| Leiterquerschnitt flexibel [AWG] | 24 ... 8 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,25 mm² ... 6 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,25 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,2 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,2 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 2,5 mm² |
| Nennstrom | 24 A |
| Belastungsstrom maximal | 30 A (bei 10 mm² Leiterquerschnitt) |
| Nennspannung | 400 V |
| Nennquerschnitt | 6 mm² |
| Maßzeichnung |  |
| Breite | 115 mm |
| Höhe | 81 mm |
| Tiefe | 81 mm |
| Rastermaß | 8,2 mm |
| Blechstärke | 1 mm ... 4 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Allgemein | |
| Klemmenbefestigung | 0,8 Nm ... 1 Nm |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | Wandmontage |
| Klemmenbefestigung | 0,8 Nm ... 1 Nm |
| Merkmal | Wert |
|---|---|
| Abisolierlänge (EF006824) | 10 mm |
| Bemessungsspannung (EF000228) | 400 V |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anreihbar (EF006169) | Nein |
| Polzahl (EF001391) | 10 |
| Rastermaß (EF000394) | 8.2 mm |
