PHOENIX_CONTACTConnectivity IndustrieschränkeUTWE 6/10+1 1029712 PHOENIX CONTACT Test terminal strip

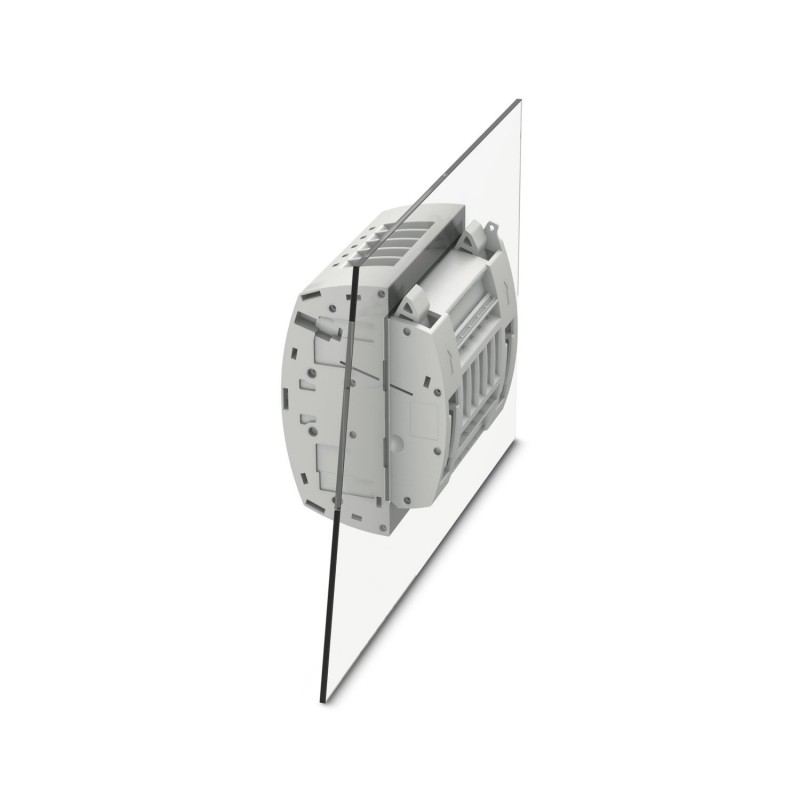

PHOENIX_CONTACT UTWE 6/10+1 1029712 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UTWE 6/10+1 1029712 PHOENIX CONTACT Test terminal strip

Artikel-Nr.: UTWE 6/10+1

Code: 1029712

Hersteller: PHOENIX_CONTACT

Beschreibung:

Test terminal strip
Prüfstiftleiste, Bemessungsspannung: 400 V, Bemessungsstrom: 24 A, Anzahl der Anschlüsse: 22, Anzahl der Pole: 11, Anschlussart: Schraubanschluss, 1. Etage, Auslegungsquerschnitt: 6 mm², Querschnitt: 0,2 mm² - 10 mm², Montageart: Wandmontage, Farbe: grau
Prüfsteckleiste, Nennspannung: 400 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 22, Polzahl: 11, Anschlussart: Schraubanschluss, 1. Etage, Bemessungsquerschnitt: 6 mm2, Querschnitt: 0,2 mm2 - 10 mm2, Montageart: Wandmontage, Farbe: grau

Kategorien:

  • Reihenklemmen > Testadapter für Reihenklemmen
  • PHOENIX_CONTACT > Connectivity Industrieschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 1.295,45 €

Stückpreis: 259,09 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypPrüfsteckleiste
Polzahl11
Rastermaß8,2 mm
Anzahl der Anschlüsse22
Anzahl der Reihen1
Potenziale11
Datenpflegestand
Artikelrevision05
Isolationseigenschaften
ÜberspannungskategorieIII
Elektrische Eigenschaften
Bemessungsstoßspannung4 kV
Maximale Verlustleistung bei Nennbedingung1,31 W
Prüfstoßspannung5 kV
Anschlussdaten
Nennquerschnitt6 mm²
1. Etage
SchraubengewindeM4
Anzugsdrehmoment1,5 ... 1,8 Nm
Abisolierlänge10 mm
LehrdornA5
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr0,2 mm² ... 10 mm²
Leiterquerschnitt AWG24 ... 8 (umgerechnet nach IEC)
Leiterquerschnitt flexibel0,2 mm² ... 10 mm²
Leiterquerschnitt flexibel [AWG]24 ... 8 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)0,25 mm² ... 6 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)0,25 mm² ... 6 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel0,2 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 2,5 mm²
Nennstrom24 A
Belastungsstrom maximal30 A (bei 10 mm² Leiterquerschnitt)
Nennspannung400 V
Nennquerschnitt6 mm²
Maße
Breite123 mm
Höhe81 mm
Tiefe81 mm
Rastermaß8,2 mm
Blechstärke1 mm ... 4 mm
Materialangaben
Farbegrau (RAL 7042)
Brennbarkeitsklasse nach UL 94V0
IsolierstoffgruppeI
IsolierstoffPA
Statischer Isolierstoffeinsatz in Kälte-60 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)bestanden
Rauchgastoxität NFPA 130 (SMP 800C)bestanden
Mechanische Eigenschaften
Allgemein
Klemmenbefestigung0,8 Nm ... 1 Nm
Mechanische Daten
Offene SeitenwandNein
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Lagerung/Transport)30 % ... 70 %
Normen und Bestimmungen
Anschluss gemäß NormIEC 60947-7-1
Montage
MontageartWandmontage
Klemmenbefestigung0,8 Nm ... 1 Nm

ETIM for 1029712 Reihenklemmen (EC002555)

MerkmalsnameAbisolierlänge (EF006824)
Merkmalswert10 mm
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert400 V
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.2 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameAnreihbar (EF006169)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert11
MerkmalsnameRastermaß (EF000394)
Merkmalswert8.2 mm
