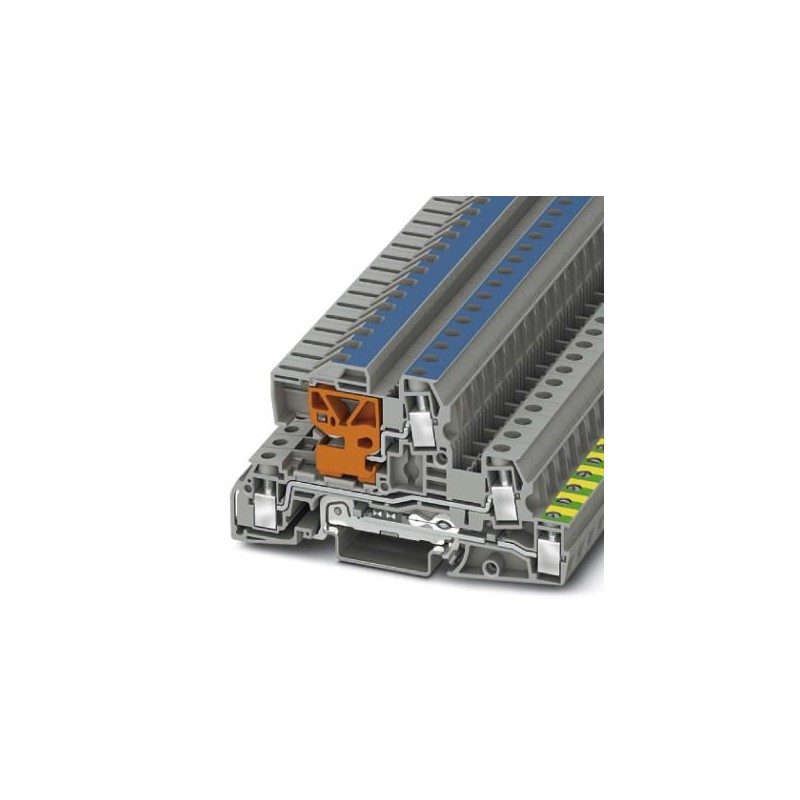

UTI 6-PE/L/NT 3076039 PHOENIX CONTACT Installation ground terminal block
UTI 6-PE/L/NT
3076039
PHOENIX_CONTACT
50
Installation ground terminal block
Erdungsklemme für die Verteilung, Einbauhinweis: Zur sicheren Befestigung der Stromschiene N müssen am Anfang und Ende jeder Klemmleiste Böcke angebracht werden, sowie längere Leisten alle 20 cm. Die entsprechenden passenden Böcke finden Sie bei uns in phoenixcontact.net/products, Nennspannung: 400 V, Nennstrom: 38 A, Verschraubung, Auslegungsquerschnitt: 6 mm², Querschnitt: 0,2 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Installations-Etagenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Drei Millionen sechs und siebzig tausend neun und dreißig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| GTIN | 4046356817615 |
| Gewicht pro Stück (exklusive Verpackung) | 36.420 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | PL (Polen) |
Allgemeine
| Anzahl der Ebenen | Drei |
|---|---|
| Anzahl der verbindungen | Vier |
| Nennquerschnitt | 6 mm2 |
| Farbe | Grau |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Strombelastbarkeit des neutralen Sammelschiene | 140 A |
| Bemessungsstoßspannung | 6 kV |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | Ich |
| Maximale Wärmeabgabe bei nominalen Zustand | 1.31 W (Wert multipliziert werden, wenn die Verbindung mehrere Ebenen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 130 °C |
| Nennstrom IN | 38 A (bei 6 mm2 Leiterquerschnitt) |
| Maximaler Laststrom | 47 A (bei 10 mm2 Leiterquerschnitt) |
| Nennspannung UN | 400 V (Außenleiter/Außenleiter) |
| 250 V (Außenleiter/PE) | |
| 250 V (Außenleiter/N) | |
| Öffnen Sie Seite-panel | Ja |
Verbindungsdaten
| Hinweis | Bitte beachten Sie die Strombelastbarkeit DIN-Schienen. |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 10 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 10 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Acht |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,25 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 6 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,25 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 6 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 0,2 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 2,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 0,2 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 2,5 mm2 |
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 9 mm |
| Interne zylindrische gage | A5 |
| Gewinde | M3 |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsmoment max | 0,6 Nm |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert fünf und zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert fünf und zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert fünf und zwanzig
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert elfUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehn
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Bemessungsstrom In (EF008250) | 38 A |
| Bemessungsspannung (EF000228) | 400 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Montageart (EF000003) | sonstige |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 8.15 mm |
| Höhe (EF000040) | 95 mm |
| Tiefe (EF000049) | 51.15 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Grundfarbe (EF002671) | grau |
| Mit PE-Funktion (EF002672) | Ja |
