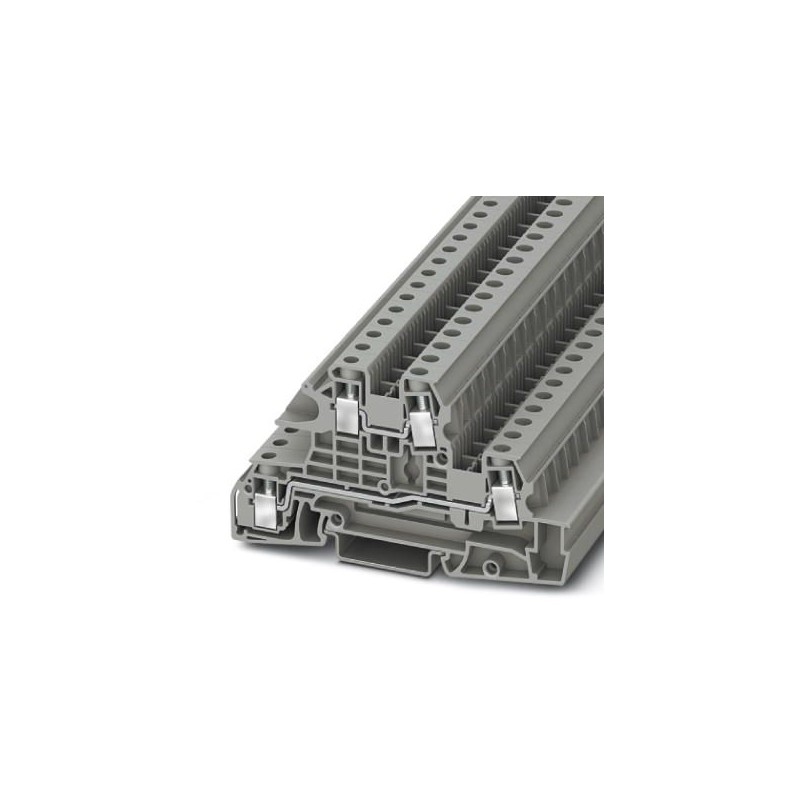

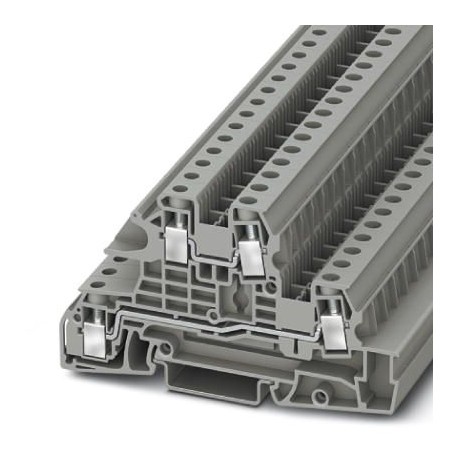

UTI 6-L/L 3076042 PHOENIX CONTACT Installation level terminal block
UTI 6-L/L
3076042
PHOENIX_CONTACT
50
Installation level terminal block
Verteiler-Bodenklemme, Nennspannung: 400 V, Nennstrom: 38 A, Schraubanschluss, Dimensionierungsquerschnitt: 6 mm², Querschnitt: 0,2 mm² - 10 mm², Einbauart: NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Installations-Etagenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Drei Millionen sechs und siebzig tausend zwei und vierzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| GTIN | 4046356817646 |
| Gewicht pro Stück (exklusive Verpackung) | 27.740 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | PL (Polen) |
Allgemeine
| Hinweis | Montage-Anleitung: Um sicher zu befestigen die Neutrale Stromschiene im Ort, Unterstützung Klammern gesetzt werden müssen, am Anfang und Ende jeder Klemmenleiste sowie alle 20 cm auf längeren Klemmenleisten. Die entsprechenden support-Klammern können an gefunden werden phoenixcontact.net/products |
|---|---|
| Anzahl der Ebenen | Drei |
| Anzahl der verbindungen | Vier |
| Nennquerschnitt | 6 mm2 |
| Farbe | Grau |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Bemessungsstoßspannung | 6 kV |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | Ich |
| Maximale Wärmeabgabe bei nominalen Zustand | 1.31 W (Wert multipliziert werden, wenn die Verbindung mehrere Ebenen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 130 °C |
| Nennstrom IN | 38 A (bei 6 mm2 Leiterquerschnitt) |
| Maximaler Laststrom | 47 A (bei 10 mm2 Leiterquerschnitt) |
| Nennspannung UN | 400 V |
| Öffnen Sie Seite-panel | Ja |
| Schock-Schutz-test-Spezifikation | DIN EN 50274 (VDE 0660-514):2002-11 |
| Zurück von der hand-Schutz | garantiert |
| Finger-Schutz | garantiert |
| Ergebnis stoßspannungsprüfung | Test bestanden |
| Stoßspannungsprüfung Sollwert | 7.3 kV |
| Ergebnis der Energiefrequenz widerstandsspannungstests | Test bestanden |
| Power Frequenz widerstehen Spannung Sollwert | 1.89 kV |
| Ergebnis des Tests für die mechanische Festigkeit von Klemmstellen (5 x Leiter-Verbindung) | Test bestanden |
| Infolge der Biege-test | Test bestanden |
| Biege-test rotation speed | 10 U / min |
| Biege-test stellt | Eins hundert fünf und dreißig |
| Biege-test Leiterquerschnitt/Gewicht | 0,2 mm2 / 0,2 kg |
| 6 mmZwei/ 1,4 kg | |
| 10 mm2 / 2 kg | |
| Zugversuch Ergebnis | Test bestanden |
| Leiterquerschnitt Zugversuch | 0,2 mm2 |
| Zugkraft Sollwert | 10 N |
| Leiterquerschnitt Zugversuch | 6 mm2 |
| Zugkraft Sollwert | 80 N |
| Leiterquerschnitt Zugversuch | 10 mm2 |
| Zugkraft Sollwert | 90 N |
| Ergebnis der engen Passform auf Unterstützung | Test bestanden |
| Enge Passform am Träger | NS 35 |
| Ergebnis der Spannung-drop-test | Test bestanden |
| Anforderungen, Spannungsabfall | ≤ 3.2 mV |
| Ergebnis von Temperatur-rise-test | Test bestanden |
| Kurzschluss-Stabilitäts-Ergebnis | Test bestanden |
| Leiterquerschnitt short-circuit-Tests | 6 mm2 |
| Kurz-Zeit-Strom - | 0.72 kA |
| Leiterquerschnitt short-circuit-Tests | 10 mm2 |
| Kurz-Zeit-Strom - | 1.2 kA |
| Infolge der thermischen test | Test bestanden |
| Nachweis der thermischen Merkmale (Nadel Flamme) effektive Dauer | 30 s |
| Schwingung, Breitband-Geräusch-test-Ergebnis | Test bestanden |
| Test-Spezifikation, - Schwingung -, Breitband-Rauschen | DIN EN 50155 (VDE 0115-200):2008-03 |
| Test Spektrum | Service life test Kategorie 2, Drehgestell montiert |
| Test-Frequenz | fEins= 5 Hz bis fZwei= 250 Hz |
| ASD-Ebene | 6.12 (m/sZwei)Zwei/Hz |
| Beschleunigung | 3.12 g |
| Test-Dauer pro Achse | 5 h |
| Test-Richtungen | X-, Y - und Z-Achse |
| Schock-test Ergebnis | Test bestanden |
| Test-Spezifikation, Schock-test | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schock-form | Half-sine |
| Beschleunigung | 30g |
| Schock Dauer | 18 ms |
| Anzahl der Schocks pro Richtung | Drei |
| Test-Richtungen | X-, Y - und Z-Achse (pos. und neg.) |
| Relative Isolierung material Temperatur-index (Elektr., UL 746 B) | 130 °C |
| Temperatur-index der Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statische Dämmstoff-Anwendung in kalten | -60 °C |
| Verhalten im Feuer für Schienenfahrzeuge (DIN 5510-2) | Test bestanden |
| Flamme-test-Methode (DIN EN 60695-11-10) | V0 |
| Sauerstoff-index (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF-F10-102 Klasse I | Zwei |
| NF F16-101, NF-F10-102 Klasse F | Zwei |
| Oberfläche Entflammbarkeit NFPA 130 (ASTM E 162) | übergeben |
| Spezifische optische Dichte von Rauch NFPA 130 (ASTM E-662) | übergeben |
| Die rauchgastoxizität NFPA 130 (SMP 800C) | übergeben |
| Kalorimetrische Wärmeabgabe NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL-3 |
Verbindungsdaten
| Hinweis | Bitte beachten Sie die Strombelastbarkeit DIN-Schienen. |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 10 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 10 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Acht |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,25 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 6 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,25 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 6 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 0,2 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 2,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 0,2 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 2,5 mm2 |
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 9 mm |
| Interne zylindrische gage | A5 |
| Gewinde | M3 |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsmoment max | 0,6 Nm |
Normen und Vorschriften
| Entflammbarkeit nach UL 94 | V0 |
|---|---|
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL-3 |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert fünf und zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert fünf und zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert fünf und zwanzig
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert elfUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehn
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Bemessungsstrom In (EF008250) | 38 A |
| Bemessungsspannung (EF000228) | 400 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Montageart (EF000003) | sonstige |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 8.15 mm |
| Höhe (EF000040) | 95 mm |
| Tiefe (EF000049) | 51.15 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Grundfarbe (EF002671) | grau |
| Mit PE-Funktion (EF002672) | Nein |
