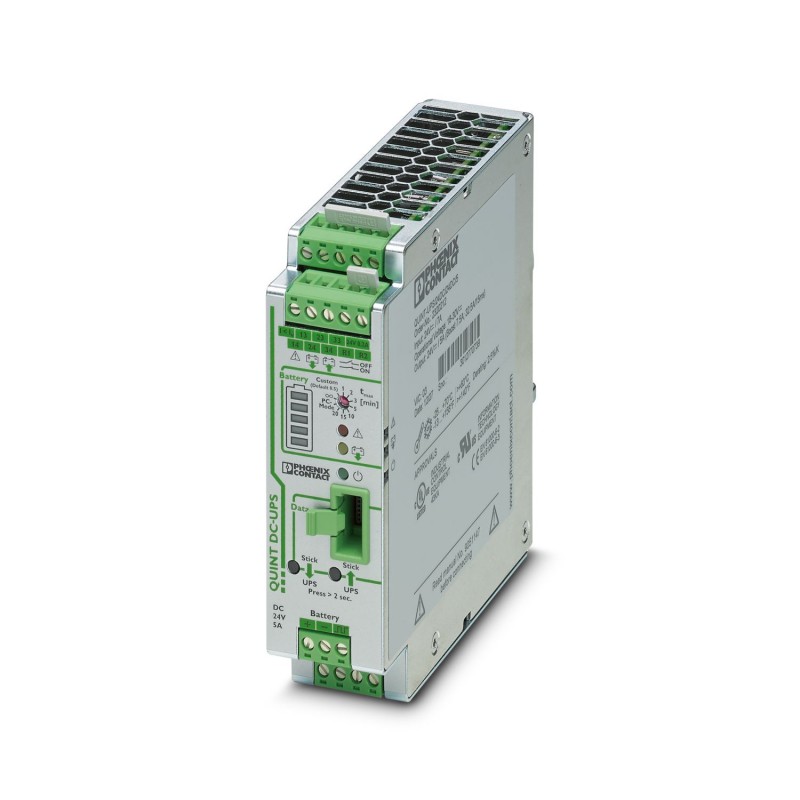

QUINT-UPS/24DC/24DC/5 2320212 PHOENIX CONTACT Unterbrechungsfreie Stromversorgung
QUINT-UPS/24DC/24DC/5
2320212
PHOENIX_CONTACT
Unterbrechungsfreie Stromversorgung
Unterbrechungsfreie Stromversorgung mit IQ-Technologie für die Hutschienenmontage, Eingang: 24 V DC, Ausgang: 24 V DC/5 A, inklusive Universaladapter für Hutschienenmontage UTA 107/30
Unterbrechungsfreie Stromversorgung mit IQ Technology zur Tragschienenmontage, Eingang: 24 V DC, Ausgang: 24 V DC / 5 A, inkl. montiertem Universaltragschienenadapter UTA 107/30
Installationsmaterial Kommunikationsnetze DNT/FNT > USV-Anlage
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Technische Daten
Eingangsdaten
| DC-Betrieb | |
| Eingangsspannung | 24 V DC |
| Eingangsnennspannungsbereich | 24 V DC |
| Eingangsspannungsbereich | 18 V DC ... 30 V DC |
| Eingangsspannungsbereich DC | 18 V DC ... 30 V DC |
| Spannungsart der Versorgungsspannung | DC |
| Pufferzeit | 2 h (mit Batteriemodul 12 AH) |
| Stromaufnahme | 9,4 A (maximal, Netzbetrieb) |
| 10,3 mA (Leerlauf, Netzbetrieb) | |
| 1,8 A (Ladevorgang, Netzbetrieb) | |
| Zuschaltschwelle fix | ≤ 22 V DC |
| Zuschaltschwelle variabel | 1 V/0,1 s |
Ausgangsdaten
| Wirkungsgrad | > 98 % (Netzbetrieb, bei geladenem Energiespeicher) |
| 98 % (Batteriebetrieb) | |
| Nennausgangsspannung | 24 V DC |
| Ausgangsspannungsbereich | 18 V DC ... 30 V DC |
| Nennausgangsstrom (IN) | 5 A (-25 °C ... 50 °C) |
| Ausgangsstrombegrenzung | Im Netzbetrieb gemäß vorgeschalteter Strombegrenzung |
| > 7,5 A (Batteriebetrieb) | |
| Überbrückungszeit | 28800 s |
| Derating | 60 °C ... 70 °C (2,5 %/K) |
| 60 °C ... 70 °C (2,5 %/K) | |
| Ausgangsleistung | 120 W |
| Verlustleistung | 2,5 W (Netzbetrieb) |
| 2,65 W (Netzbetrieb) | |
| 2,64 W (Batteriebetrieb) | |
| 2,93 W (Batteriebetrieb) | |
| Parallelschaltbarkeit | ja, bis zu 2 Module mit Redundanzmodul |
| 2 (Geräte) | |
| Serienschaltbarkeit | nein |
| nein | |
| Netzbetrieb | |
| Nennausgangsspannung | 24 V DC |
| Ausgangsspannungsbereich | 18 V DC ... 30 V DC |
| Nennausgangsstrom (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 7,5 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 30 A (-25 °C ... 60 °C) |
| Dauer | 12 ms (SFB Technology) |
| Batteriebetrieb | |
| Nennausgangsspannung | 24 V DC |
| Ausgangsspannungsbereich | 19,2 V DC ... 27,6 V DC (UOUT= UBAT- 0,5 V DC) |
| Nennausgangsstrom (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 7,5 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 32,5 A (-25 °C ... 60 °C) |
| Dauer | 15 ms (SFB Technology) |
| Signal: Alarm | |
| Beschreibung des Ausgangs | Relais (potenzialfrei) |
| Schaltspannung maximal | ≤ 30 V AC/DC |
| Dauerlaststrom | ≤ 100 mA |
| Signal: Battery Charge | |
| Beschreibung des Ausgangs | Relais (potenzialfrei) |
| Schaltspannung maximal | ≤ 30 V AC/DC |
| Ausgangsspannung | 24 V |
| Dauerlaststrom | ≤ 100 mA |
| Signal: Battery Mode | |
| Beschreibung des Ausgangs | Relais (potenzialfrei) |
| Schaltspannung maximal | ≤ 30 V AC/DC |
| Ausgangsspannung | 24 V |
| Dauerlaststrom | ≤ 100 mA |
Energiespeicher
| Nennspannung UN | 24 V DC |
| Ladeschlussspannung | 24 V DC ... 29 V DC (temperaturkompensiert) |
| Ladestrom | 0,2 A ... 1,36 A |
| Nennkapazitätsbereich | 0,8 Ah ... 140 Ah |
| Batterie-Präsenzprüfung / Zeitintervall | 1 min. |
| Batterie-Präsenzprüfung (zyklisch) | 60 s |
| IQ Technology | ja |
| Temperaturkompensation | 42 mV/K (voreingestellt) |
| Temperaturkompensation (voreingestellt) | 42 mV/K |
| Netzwerkmanagement | Ja |
Anschlussdaten
| Eingang | |
| Anschlussart | Steckbarer Schraubanschluss |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 12 |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
| Ausgang | |
| Anschlussart | Steckbarer Schraubanschluss |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 12 |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
| Signal | |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
Schnittstellen
| Schnittstelle | IFS (Interface System Schnittstelle) |
Signalisierung
| Signalisierungsarten | LED |
| Relaiskontakt | |
| Schnittstelle / Software | |
| Signalausgang | |
| Benennung Signalisierung | Power In OK |
| Statusanzeige | LED |
| Hinweis zur Statusanzeige | statisch an |
| statisch an | |
| Signalausgang: Schaltausgang | |
| Benennung Signalisierung | Alarm |
| Statusanzeige | LED |
| Hinweis zur Statusanzeige | statisch an |
| Farbe | rot |
| Hinweis zur Statusanzeige | statisch an |
| Signalausgang: Schaltausgang | |
| Benennung Signalisierung | Battery Charge |
| Statusanzeige | LED-Bargraph |
| Hinweis zur Statusanzeige | dynamisch |
| Farbe | grün/rot |
| Hinweis zur Statusanzeige | dynamisch |
| Signalausgang: Schaltausgang | |
| Benennung Signalisierung | Battery Mode |
| Statusanzeige | LED |
| Hinweis zur Statusanzeige | statisch an |
| Farbe | gelb |
| Hinweis zur Statusanzeige | statisch an |
Elektrische Eigenschaften
| Isolationsspannung Eingang/Ausgang | 500 V DC |
| Isolationsspannung Eingang, Ausgang/Gehäuse | 750 V DC |
Artikeleigenschaften
| Produkttyp | DC-USV |
| Produktfamilie | QUINT USV |
| IQ Technology | ja |
| MTBF (IEC 61709, SN 29500) | > 500000 h (25 °C) |
| > 500000 h (40 °C) | |
| Datenpflegestand | |
| Artikelrevision | 12 |
| Isolationseigenschaften | |
| Schutzklasse | III |
| Lebensdauererwartung (Elektrolytkondensatoren) | |
| Zeit | 316800 h |
Maße
| Breite | 35 mm |
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Einbaumaß | |
| Einbauabstand rechts/links | 5 mm / 5 mm |
| Einbauabstand oben/unten | 50 mm / 50 mm |
| Alternative Montage | |
| Breite | 123 mm |
| Höhe | 130 mm |
| Tiefe | 39 mm |
Montage
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar: horizontal 5 mm, vertikal 50 mm |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
Materialangaben
| Gehäusematerial | Metall |
| Ausführung der Gehäuse | Aluminium (AlMg3) |
| Ausführung der Haube | Stahlblech verzinkt, Chrom(VI)-frei |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Klimaklasse | 3K3 (nach EN 60721) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (25 °C, keine Betauung) |
| Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g tv= 90 min. | |
Normen und Bestimmungen
| Bahnanwendungen | EN 50121-4 |
| Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) |
| Norm - Elektrische Sicherheit | EN 60950-1/VDE 0805 (SELV) |
Zulassungen
| UL-Zulassungen | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
EMV-Daten
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2014/35/EU |
| EMV-Anforderungen Störaussendung | EN 61000-6-3 |
| EN 61000-6-4 | |
| EMV-Anforderungen Störfestigkeit | EN 61000-6-1 |
| EN 61000-6-2 | |
| Entladung statischer Elektrizität | |
| Normen/Bestimmungen | EN 61000-4-2 |
| Entladung statischer Elektrizität | |
| Kontaktentladung | 8 kV (Prüfschärfegrad 4) |
| Luftentladung | 15 kV (Prüfschärfegrad 4) |
| Bemerkung | Kriterium A |
| Elektromagnetisches HF-Feld | |
| Normen/Bestimmungen | EN 61000-4-3 |
| Elektromagnetisches HF-Feld | |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 20 V/m |
| Frequenzbereich | 1 GHz ... 2 GHz |
| Prüffeldstärke | 10 V/m |
| Frequenzbereich | 2 GHz ... 3 GHz |
| Prüffeldstärke | 3 V/m |
| Bemerkung | Kriterium A |
| Schnelle Transienten (Burst) | |
| Normen/Bestimmungen | EN 61000-4-4 |
| Schnelle Transienten (Burst) | |
| Eingang | 2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Ausgang | 2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Signal | 2 kV (Prüfschärfegrad 4 - unsymmetrisch) |
| Bemerkung | Kriterium A |
| Stoßspannungsbelastung (Surge) | |
| Normen/Bestimmungen | EN 61000-4-5 |
| Stoßspannungsbelastung (Surge) | |
| Eingang | 0,5 kV (Prüfschärfegrad 1 - symmetrisch) |
| 0,5 kV (Prüfschärfegrad 1 - unsymmetrisch) | |
| Ausgang | 0,5 kV (Prüfschärfegrad 1 - symmetrisch) |
| 0,5 kV (Prüfschärfegrad 1 - unsymmetrisch) | |
| Signal | 1 kV (Prüfschärfegrad 2 - unsymmetrisch) |
| Bemerkung | Kriterium B |
| Leitungsgeführte Beeinflussung | |
| Normen/Bestimmungen | EN 61000-4-6 |
| Leitungsgeführte Beeinflussung | |
| E/A/S | unsymmetrisch |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Bemerkung | Kriterium A |
| Spannung | 10 V (Prüfschärfegrad 3) |
| Störaussendung | |
| Normen/Bestimmungen | EN 61000-6-3 |
| Funkstörspannung nach EN 55011 | EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich |
| Funkstörstrahlung nach EN 55011 | EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich |
| Kriterien | |
| Kriterium A | Normales Betriebsverhalten innerhalb der festgelegten Grenzen. |
| Kriterium B | Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. |
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 18 V |
| Ausgangsspannung (EF003933) | 24 V |
| SNMP (EF005284) | Nein |
| Spannungsart (EF000187) | DC |
| Höhe (EF000040) | 130 mm |
| Breite (EF000008) | 35 mm |
| Tiefe (EF000049) | 125 mm |
| Gewicht (EF000167) | 0.5 kg |
| Überbrückungszeit Volllast (EF000428) | 28800 min |
| Eingangsanschluss (EF009726) | sonstige |
