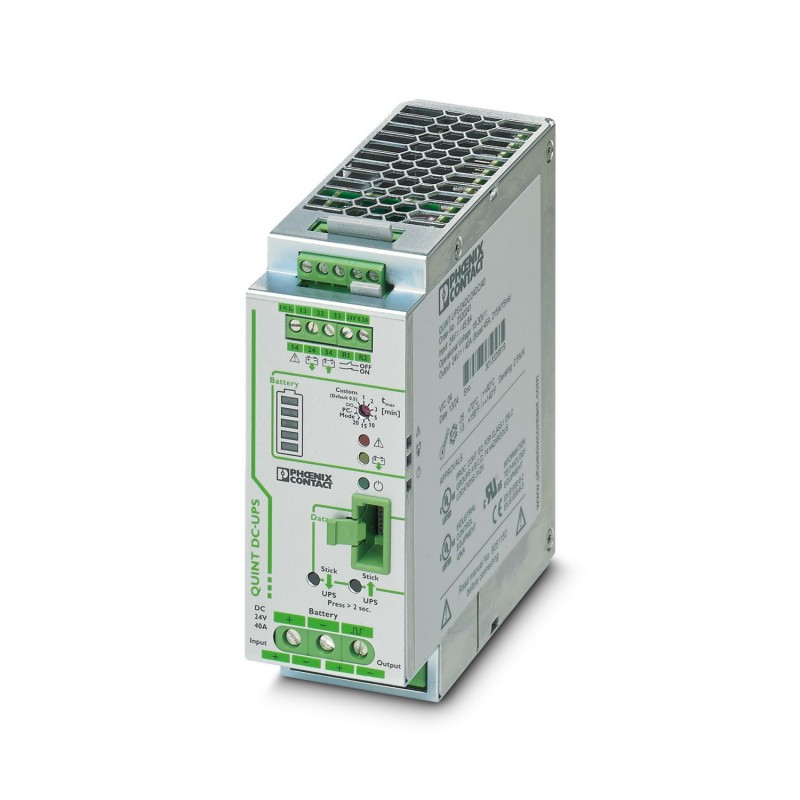

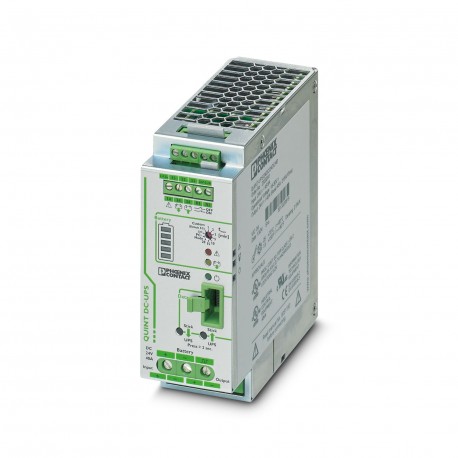

QUINT-UPS/ 24DC/ 24DC/40 2320241 PHOENIX CONTACT Unterbrechungsfreie Stromversorgung
QUINT-UPS/ 24DC/ 24DC/40
2320241
PHOENIX_CONTACT
Unterbrechungsfreie Stromversorgung
Unterbrechungsfreie Stromversorgung mit IQ-Technologie für die Hutschienenmontage, Eingang: 24 V DC, Ausgang: 24 V DC/40 A, inklusive Universaladapter für Hutschienenmontage UTA 107/30
Installationsmaterial Kommunikationsnetze DNT/FNT > USV-Anlage
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2320241 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | H1 - Stromversorgungen |
| Katalogseite | Seite 275 (C-4-2017) |
| GTIN | 4046356554121 |
| Gewicht pro Stück (exklusive Verpackung) | 870,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 880,000 g |
| Zolltarifnummer | 85371091 |
| Herkunftsland | CN (China) |
Maße
| Breite | 47 mm |
|---|---|
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Breite bei alternativer Montage | 123 mm |
| Höhe bei alternativer Montage | 130 mm |
| Tiefe bei alternativer Montage | 51 mm |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (25 °C, keine Betauung) |
| Klimaklasse | 3K3 (nach EN 60721) |
Eingangsdaten
| Eingangsspannung | 24 V DC |
|---|---|
| Nenneingangsspannung | 24 V DC |
| Eingangsspannungsbereich | 18 V DC ... 30 V DC |
| Stromaufnahme (maximal) | 51,9 A (maximal, Netzbetrieb) |
| Stromaufnahme (Ladevorgang) | 6,9 A (Ladevorgang, Netzbetrieb) |
| Zuschaltschwelle fix | ≤ 22 V DC |
| Zuschaltschwelle variabel | 1 V/0,1 s |
Ausgangsdaten (Netzbetrieb 24 V DC)
| Nennausgangsspannung | 24 V DC |
|---|---|
| Ausgangsspannungsbereich (Abhängig von der Eingangsspannung) | 18 V DC ... 30 V DC |
| Nennausgangsstrom (IN) | 40 A (-25 °C ... 50 °C) |
| POWER BOOST (IBoost) | 45 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 215 A (-25 °C ... 60 °C) |
Ausgangsdaten (Batteriebetrieb 24 V DC)
| Nennausgangsspannung | 24 V DC |
|---|---|
| Ausgangsspannungsbereich (Abhängig von der Eingangsspannung) | 19,2 V DC ... 27,6 V DC (UOUT= UBAT- 0,5 V DC) |
| Nennausgangsstrom (IN) | 40 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 45 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 215 A (-25 °C ... 60 °C) |
Allgemein
| IQ Technology | ja |
|---|---|
| Nettogewicht | 0,7 kg |
| Schutzklasse | III |
| MTBF (IEC 61709, SN 29500) | > 500000 h (40 °C) |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Montagehinweis | anreihbar: horizontal 5 mm, vertikal 50 mm |
Anschlussdaten Eingang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt AWG min | 8 |
| Leiterquerschnitt AWG max | 6 |
| Abisolierlänge | 10 mm |
| Schraubengewinde | M4 |
Anschlussdaten Ausgang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt AWG min | 8 |
| Leiterquerschnitt AWG max | 6 |
| Abisolierlänge | 10 mm |
| Schraubengewinde | M4 |
Anschlussdaten Signalisierung
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Schraubengewinde | M4 |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störfestigkeit | EN 61000-6-2:2005 |
| Anschluss gemäß Norm | CUL |
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | 4 kV (Prüfschärfegrad 2) |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 10 V/m |
| Frequenzbereich | 1,4 GHz ... 2 GHz |
| Prüffeldstärke | 3 V/m |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Normen/Bestimmungen | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Prüfschärfegrad 3) |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG |
| Norm - Elektrische Sicherheit | EN 60950-1/VDE 0805 (SELV) |
| Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) |
| UL-Zulassungen | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g tv= 90 min. | |
| Bahn-Anwendungen | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027040702eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 18 V |
| Ausgangsspannung (EF003933) | 24 V |
| SNMP (EF005284) | Nein |
| Spannungsart (EF000187) | DC |
| Höhe (EF000040) | 130 mm |
| Breite (EF000008) | 47 mm |
| Tiefe (EF000049) | 125 mm |
| Gewicht (EF000167) | 0.85 kg |
| Überbrückungszeit Volllast (EF000428) | 3600 min |
| Eingangsanschluss (EF009726) | sonstige |
