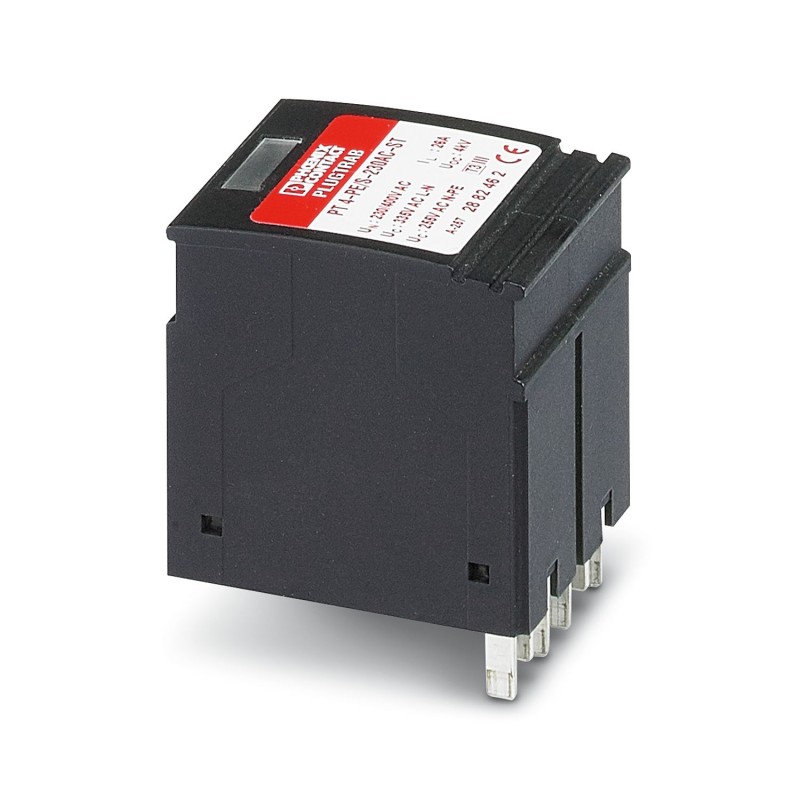

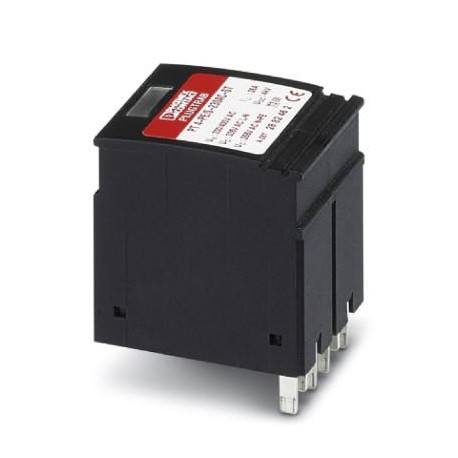

PT 4-PE/S-230AC-ST 2882462 PHOENIX CONTACT Überspannungsschutz-Stecker Typ 3
PT 4-PE/S-230AC-ST
2882462
PHOENIX_CONTACT
Überspannungsschutz-Stecker Typ 3
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2882462 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 56 (C-6-2013) |
| GTIN | 4046356081061 |
| Gewicht pro Stück (exklusive Verpackung) | 46,173 g |
| Gewicht pro Stück (inklusive Verpackung) | 99,700 g |
| Zolltarifnummer | 85363090 |
| Herkunftsland | DE (Deutschland) |
Maße
| Höhe | 45 mm |
|---|---|
| Breite | 35,4 mm |
| Tiefe | 52 mm |
| Teilungseinheit | 2 TE |
| Höhe Komplettmodul | 90 mm |
| Breite Komplettmodul | 35,4 mm |
| Tiefe Komplettmodul | 65,5 mm |
Allgemein
| Material Gehäuse | PA 6.6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Bauform | Stecker |
| Montageart | auf Basiselement |
| Polzahl | 4 |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 3.2 |
| Wirkungsrichtung | 3L-N & N-PE |
Schutzschaltung
| EN Type | T3 |
|---|---|
| Nennspannung UN | 230 V AC (L-N) |
| 400 V AC (L-L) | |
| Ableiter-Bemessungsspannung UC | 335 V AC (255 V AC / N-PE) |
| Ableiter-Bemessungsspannung UC(L-N) | 335 V AC |
| Ableiter-Bemessungsspannung UC(N-PE) | 255 V AC |
| Nennfrequenz fN | 50 Hz |
| 60 Hz | |
| Nennstrom IN | 26 A (30 °C) |
| Schutzleiterstrom IPE | ≤ 2,5 µA |
| Nennableitstoßstrom In(8/20) µs (L-N) | 1,5 kA (pro Kanal) |
| Nennableitstoßstrom In(8/20) µs (L-PE) | 1,5 kA (pro Kanal) |
| Nennableitstoßstrom In(8/20) µs (N-PE) | 1,5 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (L-N) | 4,5 kA (10 kA / N-PE) |
| Ableitstoßstrom Imax(8/20) µs maximal (L-PE) | 4,5 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (N-PE) | 10 kA (N-PE) |
| Kombinierter Stoß UOC | 4 kV |
| Schutzpegel Up(L-N) | ≤ 1,2 kV |
| Schutzpegel Up(L-PE) | ≤ 1,5 kV |
| Schutzpegel Up(N-PE) | ≤ 1,5 kV |
| Restspannung bei In (L-N) | ≤ 1,2 kV |
| Ansprechzeit tA(L-N) | ≤ 25 ns |
| Ansprechzeit tA(L-PE) | ≤ 100 ns |
| Ansprechzeit tA(N-PE) | ≤ 100 ns |
| Erforderliche Vorsicherung maximal | 25 A (gL) |
| 25 A (MCB B/C) | |
| Kurzschlussfestigkeit IPbei max. Vorsicherung (effektiv) | 1,5 kA |
| Meldung Überspannungsschutz defekt | optisch |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130806eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| Technischen Datenblatt 1: 2882462 - PT 4-PE/S-230AC-ST | 88 Kbytes |
 |
| Katalog 1: 2882462 - PT 4-PE/S-230AC-ST | 11 Mbytes |
|
