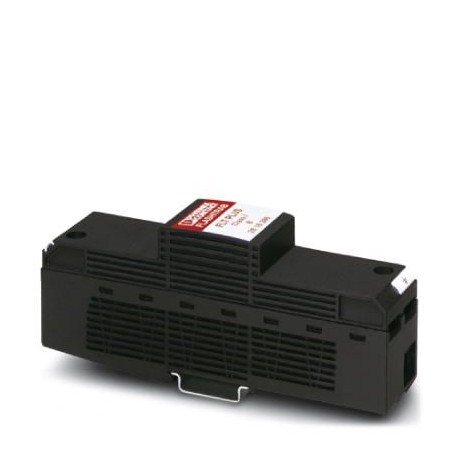

FLT-PLUS 2800116 PHOENIX CONTACT Kombiableiter Typ 1/2
FLT-PLUS
2800116
PHOENIX_CONTACT
Kombiableiter Typ 1/2
Typ 1 / Klasse I (Blitzstromentlader) mit Arc-Cpping Lichtbogenentlader, Löschplatten für hohe Löschleistung. Repetitives Netzwerk, 1 Kanal. Gehäusebreite: 35 mm (2 Stück)
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2800116 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 23 (TT-2011) |
| GTIN | 4046356480017 |
| Gewicht pro Stück (exklusive Verpackung) | 519,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 519,100 g |
| Zolltarifnummer | 85363030 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
Allgemein
| IEC-Prüfklasse | I |
|---|---|
| T1 | |
| EN Type | T1 |
| Stromversorgungssystem IEC | TT |
| TN-C | |
| TN-S | |
| Schutzpfade | L-PEN |
| Montageart | Tragschiene: 35 mm |
| Farbe | schwarz |
| Material Gehäuse | PA 6.6 |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Tragschienenmodul einteilig |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | keine |
Schutzschaltung
| Nennspannung UN | 230/400 V AC (TN) |
|---|---|
| 230/400 V AC (TT) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC(L-PEN) | 440 V AC |
| Nennlaststrom IL | 80 A |
| Schutzleiterstrom IPE | ≤ 0,1 mA |
| Standby-Leistungsaufnahme PC | ≤ 44 mVA |
| Nennableitstoßstrom In(8/20) µs (L-PEN) | 50 kA |
| Blitzprüfstrom (10/350) µs, Ladung | 25 As |
| Blitzprüfstrom (10/350) µs, spezifische Energie | 625 kJ/Ω |
| Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp | 50 kA |
| Folgestromlöschfähigkeit Ifi(L-PEN) | 25 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up(L-PEN) | ≤ 5 kV |
| Ansprechstoßspannung bei 6 kV (1,2/50) µs | ≤ 5 kV |
| TOV-Verhalten bei UT(L-PEN) | 440 V AC (5 s / withstand mode) |
| 440 V AC (120 min / withstand mode) | |
| Ansprechzeit tA(L-PEN) | ≤ 100 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A AC (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 500 A AC (gG) |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Schraubengewinde | M6 |
| Anzugsdrehmoment | 8 Nm |
| Abisolierlänge | 19 mm |
| Leiterquerschnitt flexibel min. | 16 mm² |
| Leiterquerschnitt flexibel max. | 35 mm² |
| Leiterquerschnitt starr min | 10 mm² |
| Leiterquerschnitt starr max | 50 mm² |
| Leiterquerschnitt AWG | 6 ... 1 |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127140201eCl@ss 5.027140201eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Nein |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Ja |
| Netzform sonstige (EF009932) | Nein |
| Blitzstoßstrom (10/350 µs) (EF000421) | 50 kA |
| Höchste Dauerspannung AC (EF004198) | 440 V |
| Folgestromlöschfähigkeit (EF004193) | 25 kA |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 35 mm² |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Ausblasend (EF004181) | Nein |
| Signalisierung am Gerät (EF004241) | ohne |
| Prüfklasse Typ 1 (EF004229) | Ja |
| Integrierte Vorsicherung (EF008797) | Ja |
| Geeignet für Außengebrauch (EF003532) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
