PHOENIX_CONTACTIndustrielle SteckverbinderCK2,5-ED-1,50ST AG 1663608 PHOENIX CONTACT Crimpkontakt

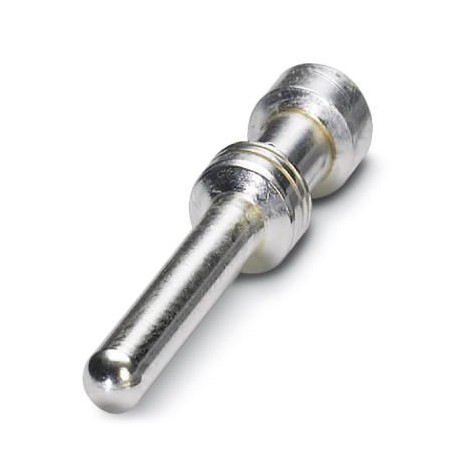

PHOENIX_CONTACT CK2,5-ED-1,50ST AG 1663608 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CK2,5-ED-1,50ST AG 1663608 PHOENIX CONTACT Crimpkontakt

Artikel-Nr.: CK2,5-ED-1,50ST AG

Code: 1663608

Hersteller: PHOENIX_CONTACT

Beschreibung:

Crimpkontakt
Crimpkontakt, Kontaktdurchmesser: 2,5 mm, maschinell bearbeitet, Außengewinde, Kontaktmaterial: Kupferlegierung, Kontaktfläche: Silber, Anschlussquerschnitt: 1,5 mm² ... 1,5 mm², AWG 16

Kategorien:

  • Steckverbinder > Kontakt für Industriesteckverbinder
  • PHOENIX_CONTACT > Industrielle Steckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 36,94 €

Stückpreis: 0,3694 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1663608
Verpackungseinheit100 STK
VerkaufsschlüsselD1 - Steckverbinder
Mindestbestellmenge100 STK
KatalogseiteSeite 505 (C-2-2017)
GTIN4017918123413
Gewicht pro Stück (exklusive Verpackung)1,323 g
Gewicht pro Stück (inklusive Verpackung)1,323 g
Zolltarifnummer74152900
HerkunftslandDE (Deutschland)

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Mechanische Kennwerte

Anschlussquerschnitt1,5 mm² ... 1,5 mm²
Anschlussquerschnitt AWG16
Abisolierlänge der Einzelader7,5 mm (9,5 mm bei HC-M-HV...)
Kontaktdurchmesser2,5 mm
Steckzyklen≥ 500

Allgemein

Hinweisfür HC-M-06..., HC-M-HV-, HC-M-08-, HC-M-20-, HC-A..., HC-B..., HC-BB..., HC-BBB... und HC-HV-Kontaktträger
AusführungStift-Einzelkontakt
SerieHC-M-06
AnschlusstechnikCrimpanschluss
Kontakttypgedreht
MontagehinweisDie Güte einer Crimpverbindung wird durch die DIN EN 60352-2 bestimmt.

Materialangaben

Material KontaktKupferlegierung
Material Kontaktoberflächeversilbert

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 1663608 Steckverbinder (EC000796)

MerkmalsnameKontaktausführung (EF001587)
MerkmalswertStift
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert125 °C
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert1.5 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert1.5 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert1.5 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertCrimpanschluss
MerkmalsnameAbisolierlänge (EF006824)
Merkmalswert7.5 mm
MerkmalsnameDurchmesser Steckkontakt (EF007320)
Merkmalswert2.5 mm
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertSilber
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert500

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-1663608-CK2,5-ED-1,50ST AG
98 Kbytes
PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE
57 Mbytes
