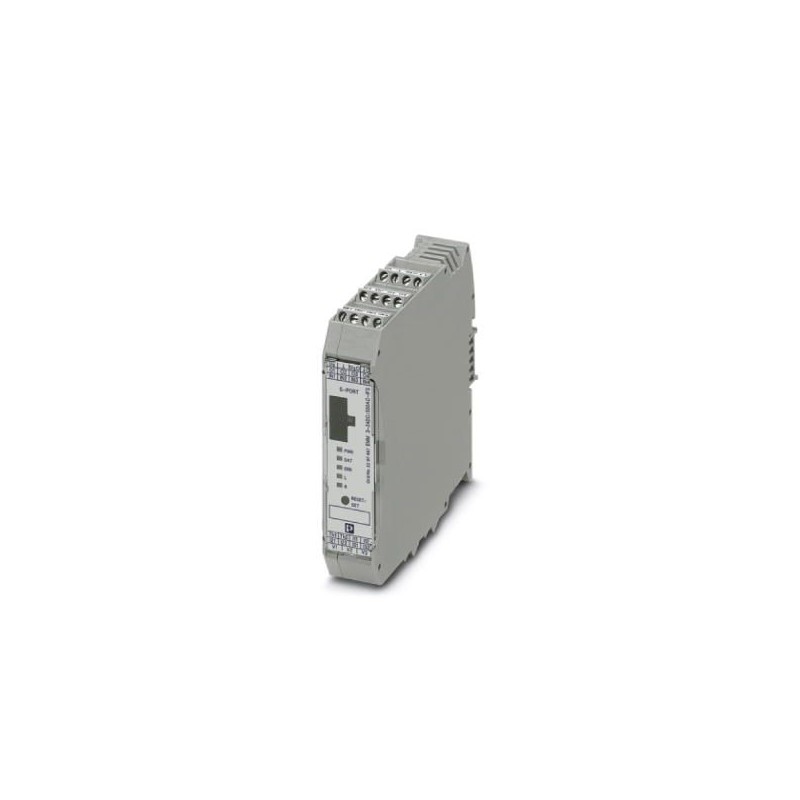

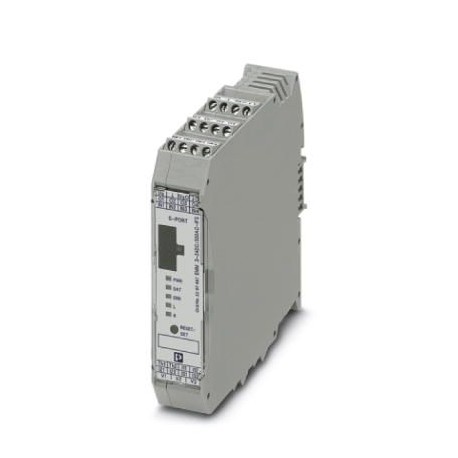

EMM 3- 24DC/500AC-IFS 2297497 PHOENIX CONTACT Motormanagement
EMM 3- 24DC/500AC-IFS
2297497
PHOENIX_CONTACT
Motormanagement
Elektronisches Motormanagement für den Betrieb mit Stromwandlern - Wirkleistungsmessung zur Motor- und Anlagenüberwachung in Bezug auf Überlast und geringe Last, für optimalen Schutz für alle Leistungsklassen. Frei parametrierbare Schalt- und Warnschwellen.
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2297497 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 14 (C-5-2017) |
| GTIN | 4046356175753 |
| Gewicht pro Stück (exklusive Verpackung) | 263,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 263,000 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Schutzart | IP20 |
Eingangsdaten
| Benennung Eingang | Geräteversorgung |
|---|---|
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC |
| Spannungsbereich bezogen auf US | 0,8 ... 1,25 |
| Steuerspeisespannungsbereich | 19,2 V DC ... 30 V DC |
| Bemessungssteuerspeisestrom IS | 25 mA |
| Schaltschwelle | 9,6 V DC ("0"-Signal) |
| 19,2 V DC ("1"-Signal) | |
| Betriebsspannungsanzeige | LED grün |
| Statusanzeige | LED gelb Rechtslauf (R), LED gelb Linkslauf (L), LED grün Datenkommunikation |
| Fehleranzeige | LED rot |
| Benennung Eingang | Digitale Eingänge |
| Bemessungsbetätigungsspannung UC | 24 V DC |
| Bemessungsbetätigungsstrom IC | 3,3 mA |
| Benennung Eingang | Spannungsmesseingang V1, V2, V3 |
| Eingangsspannungsbereich | 42 V AC ... 575 V AC |
| Typischer Eingangsstrom bei UN | < 0,5 mA |
| Benennung Eingang | Strommesseingang L1/T1, L2/T2, L3/T3 |
| Typischer Eingangsstrom bei UN | 5 A (externe Wandler, sekundär) |
Ausgangsdaten
| Benennung Ausgang | Lastausgang |
|---|---|
| Netzfrequenz | 50 Hz ... 60 Hz |
| Benennung Ausgang | Rückmeldekontakte O1-O4 |
| Hinweis | Die Bedeutung der Rückmeldeausgänge ist frei parametrierbar, siehe Benutzerhandbuch |
| Anzahl der Ausgänge | 4 |
| Nennausgangsspannung | 24 V DC (Halbleiterausgang) |
| Nennausgangsspannungsbereich (Faktor) | 0,8 ... 1,25 |
| Dauerlaststrom | 500 mA |
| Restspannung | < 200 mV |
| Schutzschaltung/-Bauteil | Suppressordiode |
| Überspannungsbegrenzung | > 33 V DC |
Spannungsmessung / Sternspannung
| Spannungsbereich | 0 V AC ... 350 V AC (Sternspannung) |
|---|---|
| Grundgenauigkeit | typ. 0,75 % |
Allgemein
| Prüfspannung Eingang/Ausgang | 8 kV |
|---|---|
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Kategorie nach ISO 13849 | ≤ 1 (Sicheres Abschalten) |
| Performance Level nach ISO 13849 | ≤ b (Sicheres Abschalten) |
Anschlussdaten 1
| Benennung Anschluss | Steuerkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
Anschlussdaten 2
| Benennung Anschluss | Lastkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
Normen und Bestimmungen
| Benennung | Normen / Bestimmungen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| EN 60947 | |
| EN 60947-4-2 | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2297497-EMM 3- 24DC/500AC-IFS | 159 Kbytes |
|
