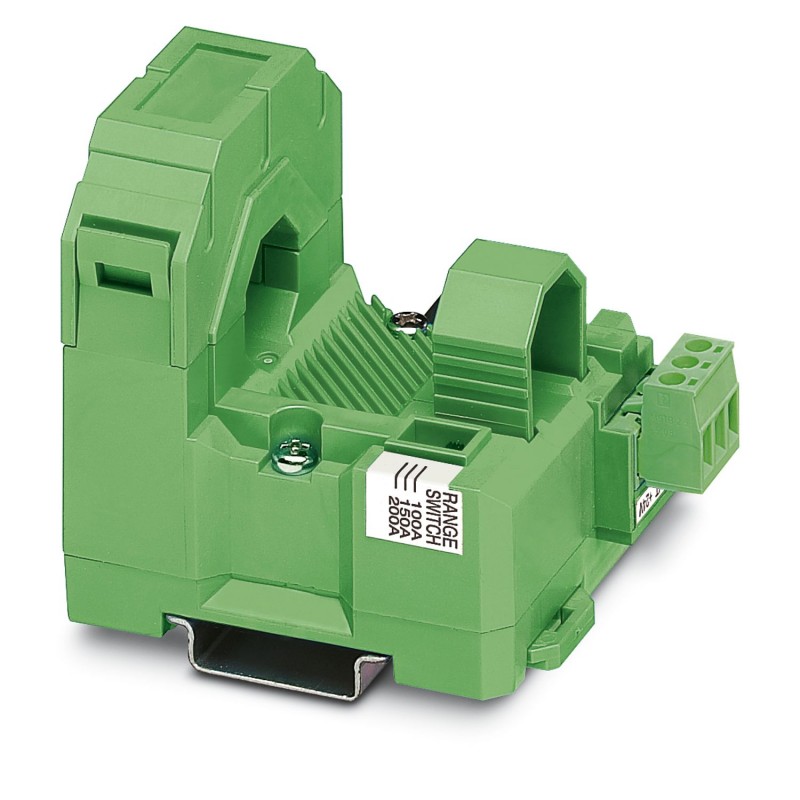

MCR-SL-S-200-U 2813460 PHOENIX CONTACT Strommessumformer
MCR-SL-S-200-U
2813460
PHOENIX_CONTACT
Strommessumformer
MCR-Stromwandler, zur Messung von sinusförmigen und nicht-sinusförmigen Wechselströmen, Eingangsstrom 0...200 A, Ausgangsspannung 0... (5) 10 V
Sensoren > Strommessumformer
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Strommessumformer |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Maximale Verlustleistung bei Nennbedingung | 1 W |
| Prüfspannung Eingang/Ausgang | 4,13 kV AC (50 Hz, 60 s) |
| Sprungantwort (10-90%) | < 340 ms |
| Temperaturkoeffizient maximal | < 0,035 %/K |
| Übertragungsfehler maximal | < 1 % (vom Endwert) |
| Bemessungsisolationsspannung | 300 V AC (gegen Erde) |
| Versorgung | |
| Versorgungsnennspannung | 24 V DC |
| Versorgungsspannungsbereich | 20 V DC ... 30 V DC |
| Stromaufnahme maximal | < 30 mA |
| Signal | |
| Konfigurierbar/Programmierbar | ja |
| Eingangssignal Strom | 0 A ... 200 A |
| Messen | |
| Eingangsstrombereich | 0 A AC ... 100 A AC |
| 0 A AC ... 150 A AC | |
| 0 A AC ... 200 A AC | |
| Einstellbereich Eingangsstrom minimal | 0 A AC ... 100 A AC |
| Einstellbereich Eingangsstrom maximal | 0 A AC ... 200 A AC |
| Überstrombelastbarkeit | abhängig vom durchgeführten Leiter |
| Stoßstrombelastbarkeit | abhängig vom durchgesteckten Leiter |
| Frequenzmessbereich | 30 Hz ... 6000 Hz |
| Kurvenform | sinus- und nicht sinusförmig |
| Ansprechschwelle | 1 % (vom Endwert) |
| Signal: Spannung | |
| Ausgangssignal Spannung | 0 V ... 5 V |
| 0 V ... 10 V | |
| Ausgangssignal Spannung maximal | (0 V ... 10 V) 14 V, (0 V ... 5 V) 7 V |
| Bürde/Ausgangslast Spannungsausgang | ≥ 10 kΩ |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm (4,4 ... 5,31 lbf-in.) |
| Anschlussart | Durchsteckanschluss |
| Artikelabmessungen | |
| Breite | 55 mm |
| Höhe | 85 mm |
| Tiefe | 70,5 mm |
| Rundleiter | |
| Durchmesser | ≤ 18,5 mm |
| Farbe | grün (RAL 6021) |
| Material Gehäuse | Polyamid PA unverstärkt |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
| CE | |
| Zertifikat | CE-konform |
| UKCA | |
| Zertifikat | UKCA-konform |
| UL, USA / Kanada | |
| Kennzeichnung | UL/C-UL Listed UL 508 |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, Group IIC T4A | |
| Or Non-Hazardous Locations only | |
| Montageart | Tragschienenmontage |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Anfangswert Messbereich Strom (EF008198) | 0 A |
| Endwert Messbereich Strom (EF008266) | 200 A |
| Ausführung des Analogausgangs (EF003958) | sonstige |
| Konfigurationsfunktion integriert (EF003064) | Ja |
| Mit Schaltausgang (EF005225) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2813460-MCR-SL-S-200-U | 126 Kbytes |
|
