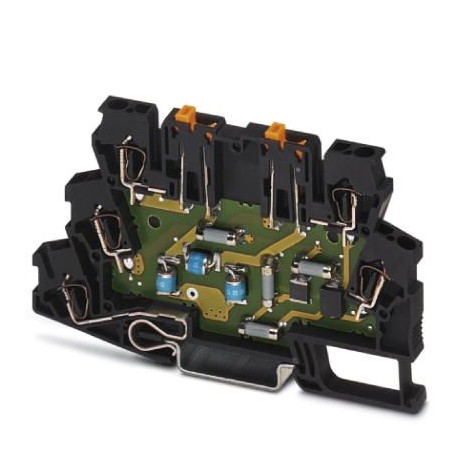

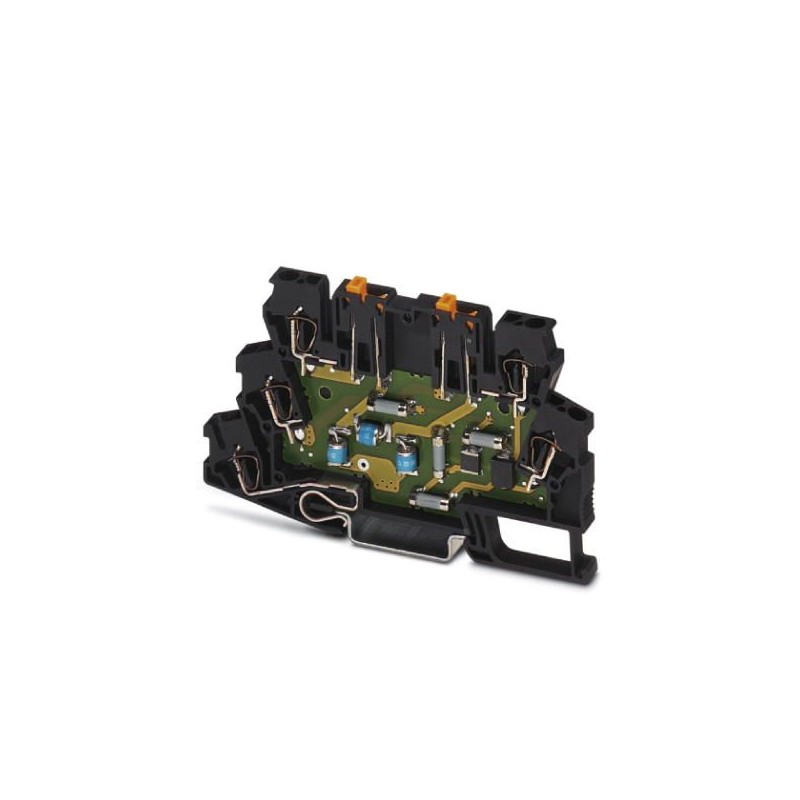

TT-ST-M-2-PE-24AC 2858920 PHOENIX CONTACT Überspannungsschutzgerät
TT-ST-M-2-PE-24AC
2858920
PHOENIX_CONTACT
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2858920 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 96 (C-6-2015) |
| GTIN | 4017918938147 |
| Gewicht pro Stück (exklusive Verpackung) | 30,620 g |
| Gewicht pro Stück (inklusive Verpackung) | 30,620 g |
| Zolltarifnummer | 85363030 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Material Gehäuse | PA 6.6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-2 |
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | EN 60664-1 |
| IEC 60664-1 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Montageart | Tragschiene: 35 mm |
| Bauform | Klemme zweistöckig mit Trennmesser |
| Polzahl | 2 |
| Wirkungsrichtung | Line-Line & Line-Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| VDE Anforderungsklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Nennspannung UN | 24 V AC |
| Höchste Dauerspannung UC | 45 V DC |
| 31 V AC | |
| Bemessungsstrom | 350 mA (45 °C) |
| Betriebswirkstrom ICbei UC | ≤ 10 µA |
| Schutzleiterstrom IPE | ≤ 2 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 5 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 5 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 1 kA (pro Pfad) |
| Gesamtableitstoßstrom Itotal(8/20) µs | 10 kA |
| Gesamtableitstoßstrom Itotal(10/350) µs | 2 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 5 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 5 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 100 A |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 200 A (in Summe) |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 55 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 600 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 55 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 600 V |
| Restspannung bei In(Ader-Ader) | ≤ 55 V |
| Schutzpegel Up(Ader-Ader) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| ≤ 40 V (stat.) | |
| Schutzpegel Up(Ader-Erde) | ≤ 600 V (C2 - 10 kV / 5 kA) |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | typ. 1 dB (400 kHz / 50 Ω) |
| typ. 0,4 dB (170 kHz / 150 Ω) | |
| typ. 0,1 dB (40 kHz / 600 Ω) | |
| Grenzfrequenz fg (3dB), sym. im 50 Ohm-System | 3,5 MHz |
| Grenzfrequenz fg (3dB), sym. im 150 Ohm-System | 1,1 MHz |
| Grenzfrequenz fg (3dB), sym. im 600 Ohm-System | typ. 280 kHz |
| Kapazität (Ader-Ader) | 2 nF |
| Kapazität (Ader-Erde) | 2 pF |
| Widerstand pro Pfad | 6,6 Ω ±20 % |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 370 mA |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| C3 - 100 A |
Anschlussdaten
| Anschlussart | Zugfederanschluss |
|---|---|
| Anschlussart IN | Federkraft |
| Anschlussart OUT | Federkraft |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2858920-TT-ST-M-2-PE-24AC | 134 Kbytes |
|
