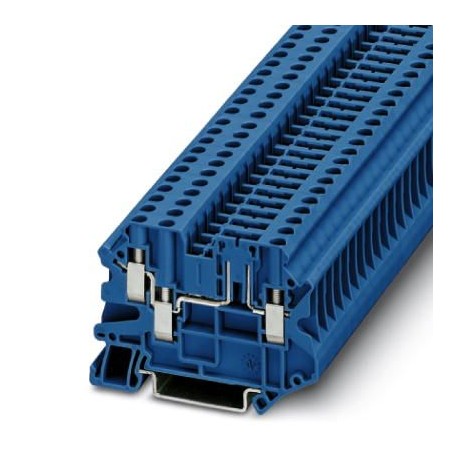

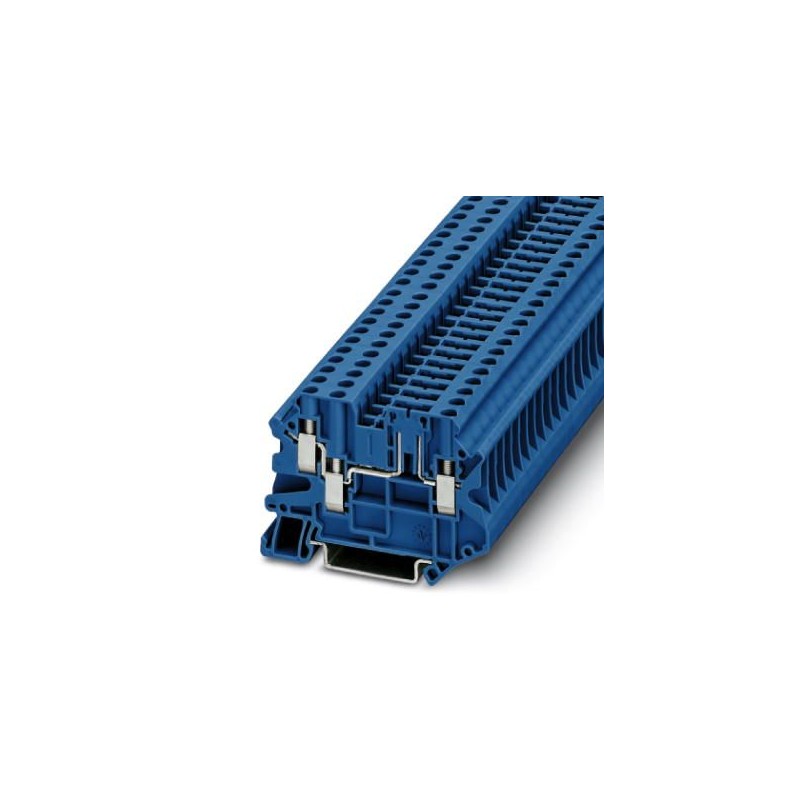

UT 4-TWIN-TG BU 3073034 PHOENIX CONTACT Trennklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UT 4-TWIN-TG BU 3073034 PHOENIX CONTACT Trennklemme

UT 4-TWIN-TG BU

3073034

PHOENIX_CONTACT

50

Trennklemme

Unterbrechbare Klemme, Der maximale Laststrom darf nicht durch den Summenstrom aller angeschlossenen Leiter überschritten werden. Der Strom und die Spannung werden durch den verwendeten Steckverbinder bestimmt., Nennspannung: 500 V, Nennstrom: 20 A, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 6 mm², Montage: NS 35/7,5, NS 35/15, Farbe: blau

Mehr Infos


Reihenklemmen > Trenn- und Messtrenn-Reihenklemme

Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel3073034
Verpackungseinheit50 STK
VerkaufsschlüsselA1 - Reihenklemmen
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 234 (C-1-2017)
GTIN4046356333917
Gewicht pro Stück (exklusive Verpackung)15,540 g
Gewicht pro Stück (inklusive Verpackung)15,540 g
Zolltarifnummer85369010
HerkunftslandPL (Polen)

Allgemein

HinweisDer max. Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.Strom und Spannung werden durch den eingesetzten Stecker bestimmt.
Anzahl der Etagen1
Anzahl der Anschlüsse3
Nennquerschnitt4 mm²
Farbeblau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Maximale Verlustleistung bei Nennbedingung1,02 W
Belastungsstrom maximal20 A (bei 6 mm² Leiterquerschnitt)
Nennstrom IN20 A (bei 6 mm² Leiterquerschnitt)
Nennspannung UN500 V
Offene SeitenwandJa
Prüfspezifikation BerührschutzDIN EN 60529 (VDE 0470-1):2000-09
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert7,3 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,89 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht0,2 mm² / 0,2 kg
4 mm² / 0,9 kg
6 mm² / 1,4 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt0,2 mm²
Zugkraft Sollwert10 N
Zugprüfung Leiterquerschnitt4 mm²
Zugkraft Sollwert60 N
Zugprüfung Leiterquerschnitt6 mm²
Zugkraft Sollwert80 N
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 32/NS 35
Sollwert1 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung Spannungsfall≤ 6,4 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt2,5 mm²
Kurzzeitstrom0,3 kA
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C
Brandverhalten für Schienenfahrzeuge (DIN 5510-2)Prüfung bestanden
Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10)V0
Sauerstoffindex (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Klasse I2
NF F16-101, NF F10-102 Klasse F2
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)bestanden
Rauchgastoxität NFPA 130 (SMP 800C)bestanden
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)28 MJ/kg
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3

Maße

Breite6,2 mm
Deckelbreite2,2 mm
Länge65,4 mm
Höhe NS 35/7,547,5 mm
Höhe NS 35/1555 mm

Anschlussdaten

AnschlussartSchraubanschluss
SchraubengewindeM3
Abisolierlänge9 mm
Anzugsdrehmoment min0,6 Nm
Anzugsdrehmoment max0,8 Nm
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max10
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.6 mm²
Leiterquerschnitt flexibel AWG min26
Leiterquerschnitt flexibel AWG max10
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max4 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:4 mm²
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max1,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,14 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1,5 mm²

Normen und Bestimmungen

Anschluss gemäß NormCSA
IEC 60947-7-1
Brennbarkeitsklasse nach UL 94V0
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
