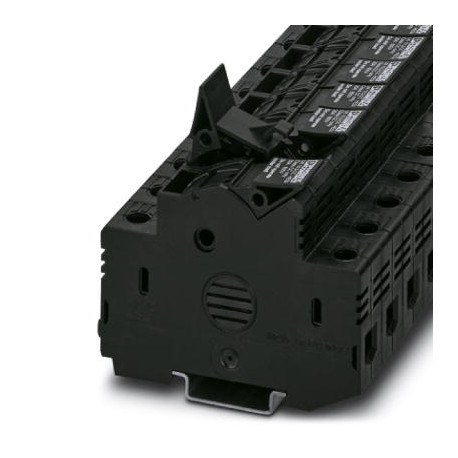

UK 10,3-CC HESI N 3048580 PHOENIX CONTACT Sicherungsreihenklemme
UK 10,3-CC HESI N
3048580
PHOENIX_CONTACT
12
Sicherungsreihenklemme
Sicherungsklemme, Sicherungstyp: Glas/Keramik/..., Sicherungstyp: DC-Klasse, Bemessungsspannung: 600 V, Bemessungsstrom: 30 A, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 25 mm², Querschnitt: 1,5 mm²- 25 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz
Sicherungsreihenklemme, Art der Sicherung: Glas / Keramik / ..., Sicherungstyp: Class CC, Nennspannung: 600 V, Nennstrom: 30 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 25 mm2, Querschnitt: 1,5 mm2- 25 mm2, Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz
Reihenklemmen > Sicherungs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Sicherungsklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Art der Sicherung | Glas / Keramik / ... |
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 4 W |
| Sicherung | Class CC |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 25 mm² |
| Etage 1 oben 1 unten 1 | |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 2 ... 2,5 Nm |
| Abisolierlänge | 11 mm |
| Lehrdorn | B6 |
| Leiterquerschnitt starr | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt AWG | 14 ... 4 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt flexibel [AWG] | 14 ... 4 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 1,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 1,5 mm² ... 16 mm² |
| Querschnitt mit Einlegebrücke starr | 10 mm² |
| Querschnitt mit Einlegebrücke flexibel | 10 mm² |
| 2 Leiter gleichen Querschnitts starr | 1,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 1,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 1,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 1,5 mm² ... 10 mm² |
| Nennstrom | 30 A (Strom und Spannung werden durch die eingesetzte Sicherung bestimmt.) |
| Belastungsstrom maximal | 30 A (Strom und Spannung werden durch die eingesetzte Sicherung bestimmt.) |
| Nennspannung | 600 V (Strom und Spannung werden durch die eingesetzte Sicherung bestimmt.) |
| Nennquerschnitt | 25 mm² |
| Breite | 18 mm |
| Höhe | 81 mm |
| Tiefe auf NS 35/7,5 | 65,5 mm |
| Tiefe auf NS 35/15 | 73 mm |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Isolierstoffgruppe | IIIb |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 125 °C |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 85 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 55 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 1.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 1.5 mm² |
| Bemessungsstrom In (EF008250) | 30 A |
| Bemessungsspannung (EF000228) | 600 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Anzahl der Etagen (EF002659) | 1 |
| Montageart (EF000003) | Hutschiene TH35 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V2 |
| Breite (EF000008) | 17.55 mm |
| Höhe (EF000040) | 79.256634 mm |
| Tiefe (EF000049) | 61.05 mm |
| Abschlussplatte erforderlich (EF002525) | Nein |
| Farbe (EF000007) | schwarz |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3048580-UK 10,3-CC HESI N | 109 Kbytes |
|
