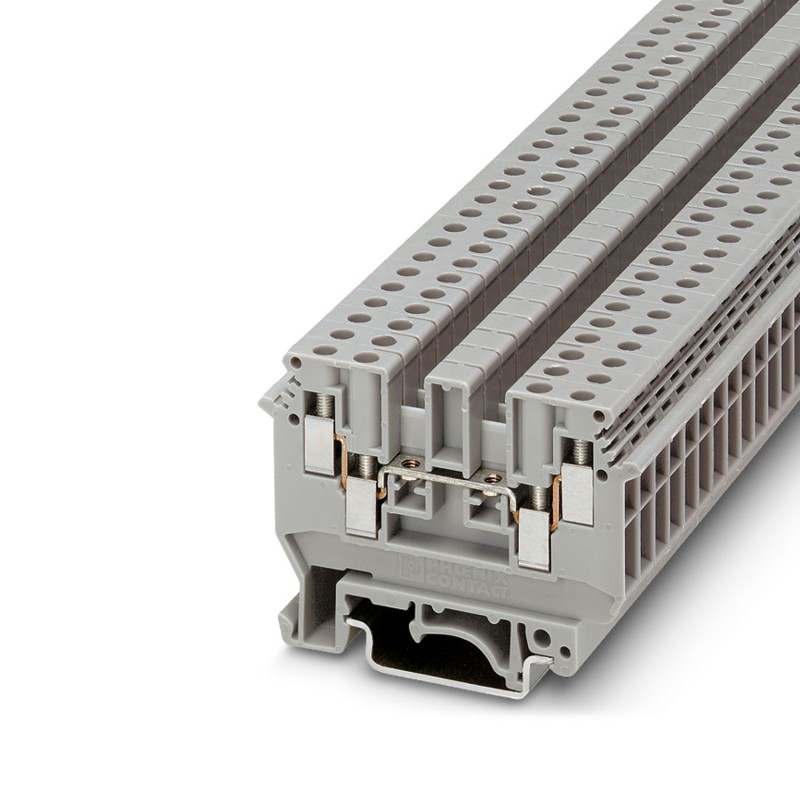

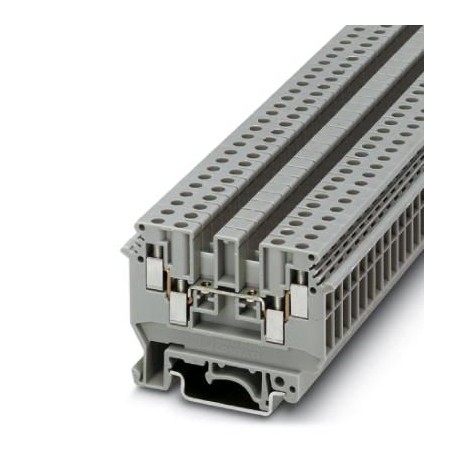

UDK 4 2775016 PHOENIX CONTACT Durchgangsklemme
UDK 4
2775016
PHOENIX_CONTACT
50
Durchgangsklemme
Durchgangsklemme, Nennspannung: 630 V, Nennstrom: 32 A, Anzahl Anschlüsse: 4, Polzahl: 1, Anschlussart: Schraubanschluss, 1. Etage, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,2 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: grau
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Mehrleiterklemme |
| Produktfamilie | UDK |
| Polzahl | 1 |
| Anzahl der Anschlüsse | 4 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 16 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
Elektrische Eigenschaften
| Bemessungsstoßspannung | 8 kV |
| Maximale Verlustleistung bei Nennbedingung | 1,02 W |
Anschlussdaten
| Anzahl der Anschlüsse pro Etage | 4 |
| Nennquerschnitt | 4 mm² |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,5 ... 0,6 Nm |
| Abisolierlänge | 8 mm |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt AWG | 24 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel [AWG] | 24 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,25 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,25 mm² ... 1,5 mm² |
| Querschnitt mit Einlegebrücke starr | 2,5 mm² |
| Querschnitt mit Einlegebrücke flexibel | 2,5 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,2 mm² ... 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1 mm² |
| Nennstrom | 32 A (bei 6 mm² Leiterquerschnitt) |
| Belastungsstrom maximal | 32 A (bei 6 mm² Leiteranschluss, der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden) |
| Nennspannung | 630 V |
| Nennquerschnitt | 4 mm² |
Maße
| Breite | 6,2 mm |
| Deckelbreite | 1,5 mm |
| Höhe | 63,5 mm |
| Tiefe auf NS 32 | 52 mm |
| Tiefe auf NS 35/7,5 | 47 mm |
| Tiefe auf NS 35/15 | 54,5 mm |
Materialangaben
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -40 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 125 °C |
Elektrische Prüfungen
| Stoßspannungsprüfung | |
| Prüfspannung Sollwert | 9,8 kV |
| Ergebnis | Prüfung bestanden |
| Erwärmungsprüfung | |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Ergebnis | Prüfung bestanden |
| Kurzzeitstromfestigkeit 4 mm² | 0,48 kA |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 1,89 kV |
| Ergebnis | Prüfung bestanden |
Mechanische Eigenschaften
| Mechanische Daten | |
| Offene Seitenwand | Ja |
Mechanische Prüfungen
| Mechanische Festigkeit | |
| Ergebnis | Prüfung bestanden |
| Befestigung auf dem Träger | |
| Tragschiene/Befestigungsauflage | NS 32/NS 35 |
| Prüfkraft Sollwert | 1 N |
| Ergebnis | Prüfung bestanden |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Rotationsgeschwindigkeit | 10 (+/- 2) U/min |
| Umdrehungen | 135 |
| Leiterquerschnitt/Gewicht | 0,2 mm² / 0,2 kg |
| 4 mm² / 0,9 kg | |
| 6 mm² / 1,4 kg | |
| Ergebnis | Prüfung bestanden |
Umwelt- und Lebensdauerbedingungen
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
Normen und Bestimmungen
| Anschluss gemäß Norm | IEC 60947-7-1 |
Montage
| Montageart | NS 35/7,5 |
| NS 35/15 | |
| NS 32 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Bemessungsstrom In (EF008250) | 32 A |
| Bemessungsspannung (EF000228) | 630 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Anzahl der Klemmstellen je Etage (EF002660) | 4 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Betriebstemperatur (EF002393) | -60 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V2 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 63.5 mm |
| Tiefe (EF000049) | 47 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | grau |
| Etagen intern gebrückt (EF002661) | Ja |
