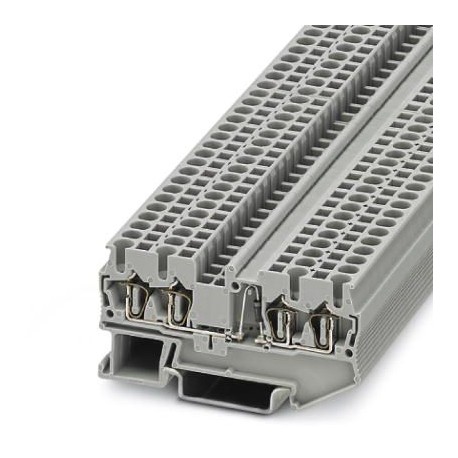

ST 2,5-QUATTRO-DIO/R-L 3036534 PHOENIX CONTACT Komponentenklemme, Anschlussart: Zugfederanschluss, Querschni.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ST 2,5-QUATTRO-DIO/R-L 3036534 PHOENIX CONTACT Komponentenklemme, Anschlussart: Zugfederanschluss, Querschni..

ST 2,5-QUATTRO-DIO/R-L

3036534

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Komponentenklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08 mm² - 4 mm², AWG: 28 - 12 Nennstrom: 0,5 A, Nennspannung: 800 V, Länge: 72 mm, Breite: 5,2 mm, Farbe : grau, Montage: NS 35 / 7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

ST Spring Terminals - Spring-cage connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+2,60 €
100+2,53 €
150+2,50 €
200+2,47 €
250+2,46 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse4
Potenziale1
Nennquerschnitt2,5 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Belastungsstrom maximalDer maximale Strom wird durch die Diode bestimmt.
Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Belastungsstrom maximal0,5 A (Der maximale Strom wird durch die Diode bestimmt.)
Nennstrom IN0,5 A
Nennspannung UN800 V
Offene SeitenwandJa

Maße

Breite5,2 mm
Deckelbreite2,2 mm
Länge72 mm
Höhe NS 35/7,536,5 mm
Höhe NS 35/1544 mm

Anschlussdaten

AnschlussartZugfederanschluss
Leiterquerschnitt starr min0,08 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,08 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel AWG min28
Leiterquerschnitt flexibel AWG max14
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²
Abisolierlänge8 mm ... 10 mm
LehrdornA3

Normen und Bestimmungen

Anschluss gemäß NormCSA
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027141127
[email protected] 4.127141127
[email protected] 5.027141127
[email protected] 5.127141127
[email protected] 6.027141127
[email protected] 7.027141127
[email protected] 8.027141127

ETIM

ETIM 2.0EC000903
ETIM 3.0EC000903
ETIM 4.0EC000903
ETIM 5.0EC000903

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3036534-ST 2,5-QUATTRO-DIO/R-LEnglish111 KbytesPHOENIX CONTACT-3036534-ST 2,5-QUATTRO-DIO/R-L
