ST 2,5-QUATTRO-DIO/L-R

3036233

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

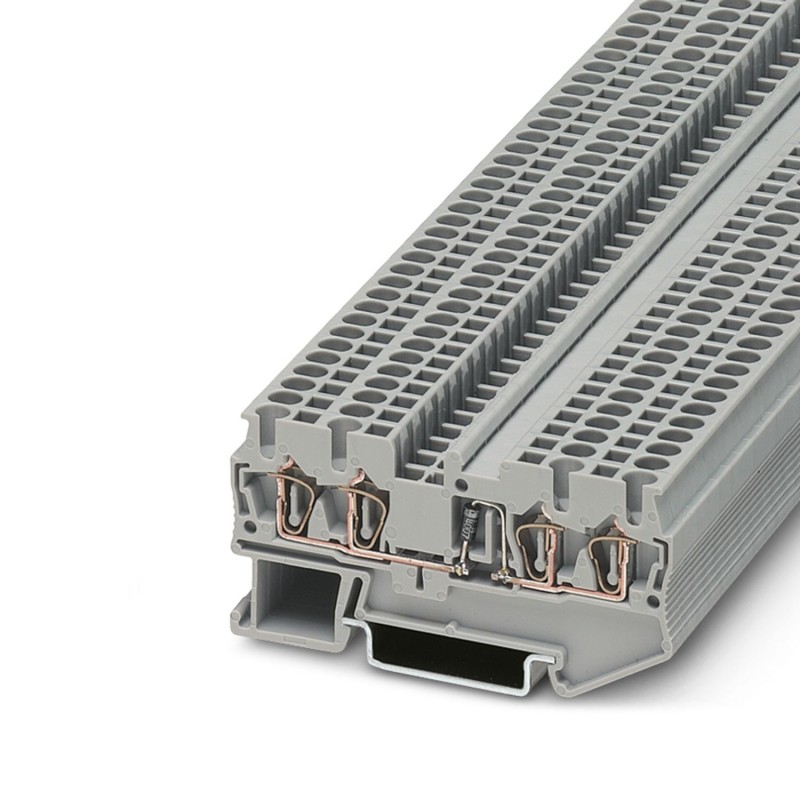

Komponentenklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08 mm² - 4 mm², AWG: 28 - 12 Nennstrom: 0,5 A, Nennspannung: 800 V, Länge: 72 mm, Breite: 5,2 mm, Farbe : grau, Montage: NS 35 / 7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

ST Spring Terminals - Spring-cage connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+2,60 €
100+2,53 €
150+2,50 €
200+2,47 €
250+2,46 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse4
Potenziale1
Nennquerschnitt2,5 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Belastungsstrom maximalDer maximale Strom wird durch die Diode bestimmt.
Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Belastungsstrom maximal0,5 A (Der maximale Strom wird durch die Diode bestimmt.)
Nennstrom IN0,5 A
Nennspannung UN800 V
Offene SeitenwandJa
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert9,8 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert2 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht0,08 mm² / 0,1 kg
2,5 mm² / 0,7 kg
4 mm² / 0,9 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt0,08 mm²
Zugkraft Sollwert5 N
Zugprüfung Leiterquerschnitt2,5 mm²
Zugkraft Sollwert50 N
Zugprüfung Leiterquerschnitt4 mm²
Zugkraft Sollwert60 N
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35
Sollwert1 N
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt2,5 mm²
Kurzzeitstrom0,3 kA
Prüfung der Kurzstromfestigkeit Leiterquerschnitt4 mm²
Kurzzeitstrom0,48 kA
Ergebnis AlterungsprüfungPrüfung bestanden
Alterungsprüfung für schraubenlose Reihenklemmen Temperaturzyklen192
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 250 Hz
ASD-Pegel6,12 (m/s2)2/Hz
Beschleunigung3,12 g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung30g
Schockdauer18 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))125 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite5,2 mm
Deckelbreite2,2 mm
Länge72 mm
Höhe NS 35/7,536,5 mm
Höhe NS 35/1544 mm

Anschlussdaten

AnschlussartZugfederanschluss
Leiterquerschnitt starr min0,08 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,08 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel AWG min28
Leiterquerschnitt flexibel AWG max14
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²
Abisolierlänge8 mm ... 10 mm
LehrdornA3

Normen und Bestimmungen

Anschluss gemäß NormCSA
Brennbarkeitsklasse nach UL 94V0

eCl@ss

eCl@ss 4.027141127
eCl@ss 4.127141127
eCl@ss 5.027141127
eCl@ss 5.127141127
eCl@ss 6.027141127
eCl@ss 7.027141127
eCl@ss 8.027141127

ETIM

ETIM 2.0EC000903
ETIM 3.0EC000903
ETIM 4.0EC000903
ETIM 5.0EC000903

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410
