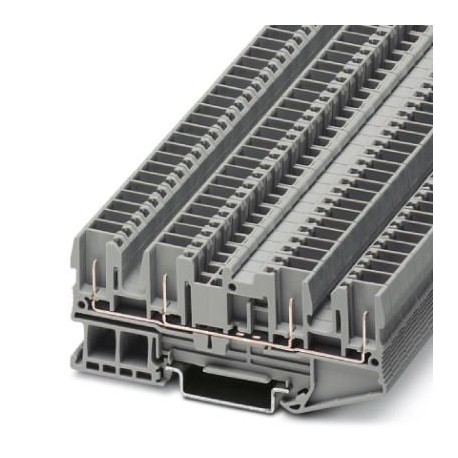

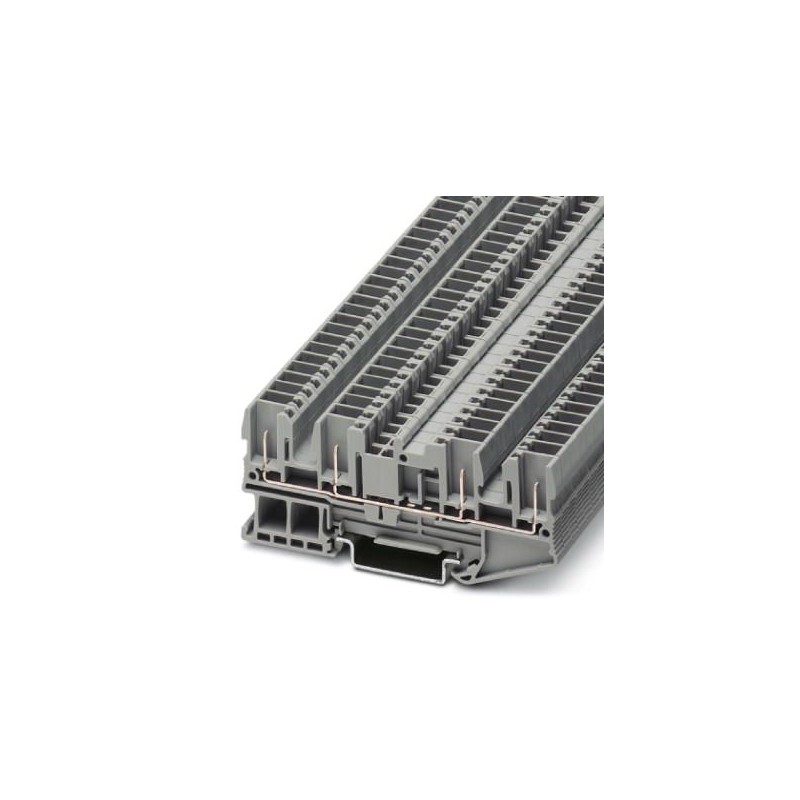

ST 2,5-QUATTRO/4P 3042159 PHOENIX CONTACT Feed-Durchgangsklemme, Anschlussart: Zugfederanschluss / Steckverb.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ST 2,5-QUATTRO/4P 3042159 PHOENIX CONTACT Feed-Durchgangsklemme, Anschlussart: Zugfederanschluss / Steckverb..

ST 2,5-QUATTRO/4P

3042159

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Feed-Durchgangsklemme, Anschlussart: Zugfederanschluss / Steckverbindung, Querschnitt: 0,08 mm² - 4 mm², AWG: 28 - 12 Breite: 5,2 mm, Farbe: grau, Montageart: NS 35/7, 5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

COMBI – pluggable connection solutions - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
50+$1.09
300+$0.96
600+$0.92
900+$0.91
1200+$0.89
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse4
Nennquerschnitt2,5 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau
Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 61984
Nennstrom IN24 A
Belastungsstrom maximal24 A
Nennspannung UN500 V
Offene SeitenwandJa
Steckzyklen mechanisch100
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert7,3 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,89 kV
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35
Sollwert1 N
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt2,5 mm²
Kurzzeitstrom0,3 kA
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel0,964 (m/s2)2/Hz
Beschleunigung0,58 g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung5 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec.; UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite5,2 mm
Länge89,5 mm
Höhe NS 35/7,536,5 mm
Höhe NS 35/1544 mm

Anschlussdaten

AnschlussartZugfeder- / Steckanschluss
Leiterquerschnitt starr min0,08 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,08 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²
LehrdornA3

Normen und Bestimmungen

Anschluss gemäß NormCSA
IEC 61984
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027141117
[email protected] 4.127141117
[email protected] 5.027141120
[email protected] 5.127141120
[email protected] 6.027141120
[email protected] 7.027141120
[email protected] 8.027141120
[email protected] 9.027141120

ETIM

ETIM 2.0EC000897
ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-3042159-ST 2,5-QUATTRO/4P English 148 Kbytes PHOENIX CONTACT-3042159-ST 2,5-QUATTRO/4P
