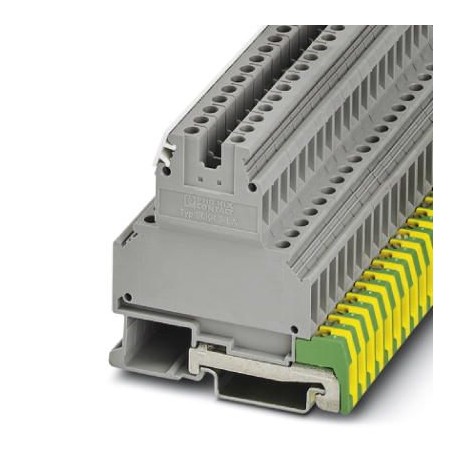

SLKK 5-LA 60 RD/U-O 0461034 PHOENIX CONTACT Bauelementreihenklemme
SLKK 5-LA 60 RD/U-O
0461034
PHOENIX_CONTACT
50
Bauelementreihenklemme
Klemme für Komponenten, Nennspannung: 500 V, Nennstrom: 34 A, 1. Etage, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,2 mm² - 4 mm², Montage: NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Bauelement-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 0461034 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 450 (C-1-2017) |
| GTIN | 4017918002404 |
| Gewicht pro Stück (exklusive Verpackung) | 22,020 g |
| Gewicht pro Stück (inklusive Verpackung) | 22,020 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | PL (Polen) |
Allgemein
| Anzahl der Etagen | 3 |
|---|---|
| Anzahl der Anschlüsse | 5 |
| Nennquerschnitt | 4 mm² |
| Farbe | grau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Nennstrom IN | 34 A |
| Belastungsstrom maximal | 34 A (bei 4 mm² Leiterquerschnitt) |
| Nennspannung UN | 500 V (Angabe bezieht sich auf die Spannungsfestigkeit zu benachbarten Klemmen bzw. zur Tragschiene.) |
| Offene Seitenwand | Ja |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
| Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
| Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Klasse I | 2 |
| NF F16-101, NF F10-102 Klasse F | 2 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 10 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 1,5 mm² |
| Leiterquerschnitt mit Einlegebrücke starr max | 4 mm² |
| Leiterquerschnitt mit Einlegebrücke flexibel max. | 2,5 mm² |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Lehrdorn | A3 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,6 Nm |
| Anzugsdrehmoment max | 0,8 Nm |
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| IEC 60947-7-1 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0 27141118 eCl@ss 4.1 27141118 eCl@ss 5.0 27141118 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141127 eCl@ss 8.0 27141127 eCl@ss 9.0 27141127
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
