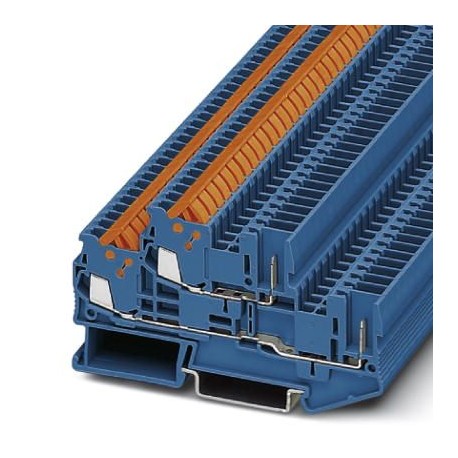

QTTCB 1,5/ 2P BU 3050206 PHOENIX CONTACT Doppelstockklemme
QTTCB 1,5/ 2P BU
3050206
PHOENIX_CONTACT
50
Doppelstockklemme
Doppelpolig, Strom und Spannung werden durch den verwendeten Steckverbinder bestimmt., Nennspannung: 500 V, Nennstrom: 17,5 A, Anschlussart: Schnellanschluss / Steckverbindung, Dimensionierungsquerschnitt: 1,5 mm², Querschnitt: 0,25 mm² - 1,5 mm², Montage: NS 35/7,5, NS 35/15, Farbe: blau
Doppelstockklemme, Strom und Spannung werden durch den eingesetzten Stecker bestimmt., Nennspannung: 500 V, Nennstrom: 17,5 A, Anschlussart: Schnell- / Steckanschluss, Bemessungsquerschnitt: 1,5 mm2, Querschnitt: 0,25 mm2 - 1,5 mm2, Montage: NS 35/7,5, NS 35/15, Farbe: blau
Reihenklemmen > Durchgangs-Reihenklemme
Connectivity Industrieschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | Strom und Spannung werden durch den eingesetzten Stecker bestimmt. |
| Allgemein | |
| Hinweis | Im gesteckten Zustand sind die ungünstigsten Strecken der gesamten Steckverbindung maßgebend. |
| Es muss darauf geachtet werden, dass beim abermaligen Anschließen der Leiter der schon einmal kontaktierte Leiterabschnitt abgeschnitten wird. | |
| Produkttyp | Steckbare Klemme |
| Anzahl der Anschlüsse | 4 |
| Anzahl der Reihen | 2 |
| Potenziale | 2 |
| Datenpflegestand | |
| Artikelrevision | 06 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 0,56 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 1,5 mm² |
| Material Aderisolation | PVC / PE |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 61984 |
| Leiterquerschnitt starr | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel [AWG] | 24 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,25 mm² ... 1,5 mm² |
| Querschnitt Sensorleitungen | 0,25 mm² ... 0,34 mm² |
| Nennstrom | 17,5 A |
| Belastungsstrom maximal | 17,5 A (bei 1,5 mm² Leiterquerschnitt) |
| Nennspannung | 500 V |
| Nennquerschnitt | 1,5 mm² |
| Breite | 5,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 87,8 mm |
| Tiefe auf NS 35/7,5 | 49,9 mm |
| Tiefe auf NS 35/15 | 57,4 mm |
| Farbe | blau (RAL 5015) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 125 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Aderdurchmesser inklusive Isolierung | 3 mm |
| Stoßspannungsprüfung | |
| Ergebnis | Prüfung bestanden |
| Kurzzeitstromfestigkeit 1,5 mm² | 0,18 kA |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 1,89 kV |
| Ergebnis | Prüfung bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Ja |
| Befestigung auf dem Träger | |
| Ergebnis | Prüfung bestanden |
| Lebensdauer | |
| Steckzyklen | 100 |
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Ergebnis | Prüfung bestanden |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
| Frequenz | f1= 5 Hz bis f2= 150 Hz |
| ASD-Pegel | 0,964 (m/s²)²/Hz |
| Beschleunigung | 0,58g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Schockform | Halbsinus |
| Beschleunigung | 5g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C (max. Betriebstemperatur siehe Deratingkurve) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 61984 |
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.25 mm² |
| Bemessungsstrom In (EF008250) | 17.5 A |
| Bemessungsspannung (EF000228) | 500 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | sonstige |
| Ausführung elektrischer Anschluss 2 (EF002527) | sonstige |
| Anzahl der Etagen (EF002659) | 2 |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 5.2 mm |
| Höhe (EF000040) | 87.8 mm |
| Tiefe (EF000049) | 49.9 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | blau |
| Etagen intern gebrückt (EF002661) | Nein |
