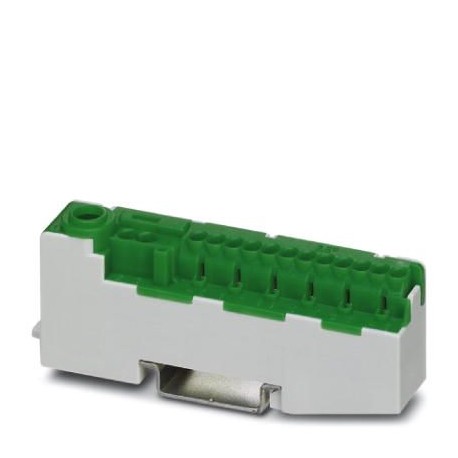

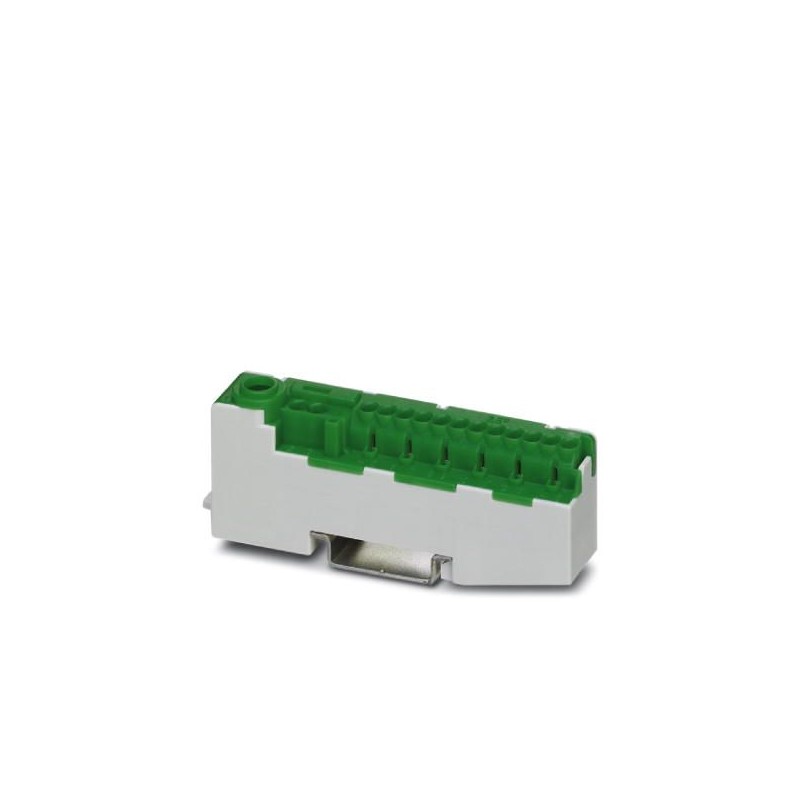

PTU 16/14X2,5 GN 3214015 PHOENIX CONTACT Potenzialsammelklemme
PTU 16/14X2,5 GN
3214015
PHOENIX_CONTACT
10
Potenzialsammelklemme
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3214015 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 123 (C-3-2015) |
| GTIN | 4046356664226 |
| Gewicht pro Stück (exklusive Verpackung) | 41,020 g |
| Gewicht pro Stück (inklusive Verpackung) | 41,020 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 15 |
| Farbe | grün |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 2,43 W (beim Anschluss mehrerer Etagen vervielfältigt sich der Wert) |
| Anschlussart | Push-in-Anschluss |
| Anschluss gemäß Norm | VDE 0609, Teil 1 / EN 60999-1 |
| Belastungsstrom maximal | 25 A (Die Summe der Einzelströme darf den max. Wert von 80 A nicht überschreiten) |
| Nennstrom IN | 25 A (Die Summe der Einzelströme darf den max. Wert von 80 A nicht überschreiten) |
| Nennspannung UN | 1000 V |
| Anschlussart | Schraubanschluss |
| Anschluss gemäß Norm | VDE 0609, Teil 1 / EN 60999-1 |
| Belastungsstrom maximal | 80 A (bei 25 mm² Leiterquerschnitt) |
| Nennstrom IN | 80 A (bei 16 mm² Leiterquerschnitt) |
| Nennspannung UN | 1000 V |
| Offene Seitenwand | Nein |
Anschlussdaten
| Anschlussart | Push-in-Anschluss |
|---|---|
| Anschluss gemäß Norm | VDE 0609, Teil 1 / EN 60999-1 |
| Leiterquerschnitt starr min | 1 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt AWG min | 18 |
| Leiterquerschnitt AWG max | 14 |
| Leiterquerschnitt flexibel min. | 1 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,75 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,75 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 1,5 mm² |
| Lehrdorn | A3 |
| Anschlussart | Schraubanschluss |
| Anschluss gemäß Norm | VDE 0609, Teil 1 / EN 60999-1 |
| Schraubengewinde | M5 |
| Anzugsdrehmoment min | 2 Nm |
| Anzugsdrehmoment max | 3 Nm |
| Abisolierlänge | 12 mm |
| Leiterquerschnitt starr min | 1,5 mm² |
| Leiterquerschnitt starr max | 25 mm² |
| Leiterquerschnitt AWG min | 16 |
| Leiterquerschnitt AWG max | 4 |
| Leiterquerschnitt flexibel min. | 1 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt flexibel AWG min | 18 |
| Leiterquerschnitt flexibel AWG max | 6 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 1 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 1 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 16 mm² |
| 2 Leiter gleichen Querschnitts starr min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts starr max | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 6 mm² |
Normen und Bestimmungen
| Anschluss gemäß Norm | VDE 0609, Teil 1 / EN 60999-1 |
|---|---|
| VDE 0609, Teil 1 / EN 60999-1 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141127eCl@ss 4.127141127eCl@ss 5.027141127eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3214015-PTU 16/14X2,5 GN | 103 Kbytes |
|
