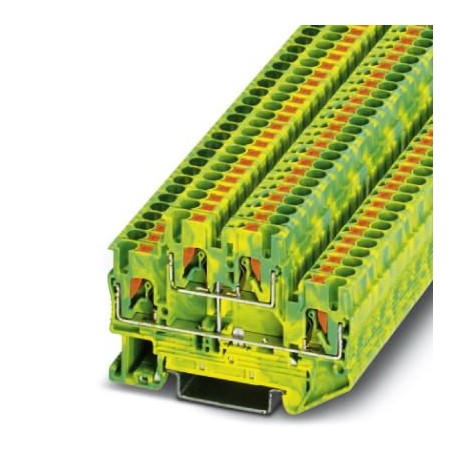

PTTB 2,5-PE 3210596 PHOENIX CONTACT Schutzleiter-Doppelstockklemme, Querschnitt: 0,14 mm² 4 mm², AWG: 26 12,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PTTB 2,5-PE 3210596 PHOENIX CONTACT Schutzleiter-Doppelstockklemme, Querschnitt: 0,14 mm² 4 mm², AWG: 26 12,..

PTTB 2,5-PE

3210596

PHOENIX_CONTACT

50

Verfügbar Schiff am heute

Schutzleiter-Doppelstockklemme, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Anschlussart: Push-in-Anschluss, Breite: 5,2 mm, Farbe: grün-gelb, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

Push-in connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
50+$4.75
100+$4.61
150+$4.54
200+$4.52
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen2
Anzahl der Anschlüsse4
Nennquerschnitt2,5 mm²
Farbegrün-gelb
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau
Prozessindustrie

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-2
Offene Seitenwandja
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 250 Hz
ASD-Pegel6,12 (m/s2)2/Hz
Beschleunigung3,12 g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung30g
Schockdauer18 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec.; UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite5,2 mm
Länge68 mm
Höhe NS 35/7,547,5 mm
Höhe NS 35/1555 mm

Anschlussdaten

HinweisBitte beachten Sie die Strombelastbarkeit der Tragschienen.
AnschlussartPush-in-Anschluss
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²
Abisolierlänge minimal8 mm
Abisolierlänge maximal10 mm
LehrdornA3

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-3210596-PTTB 2,5-PE English 122 Kbytes PHOENIX CONTACT-3210596-PTTB 2,5-PE
