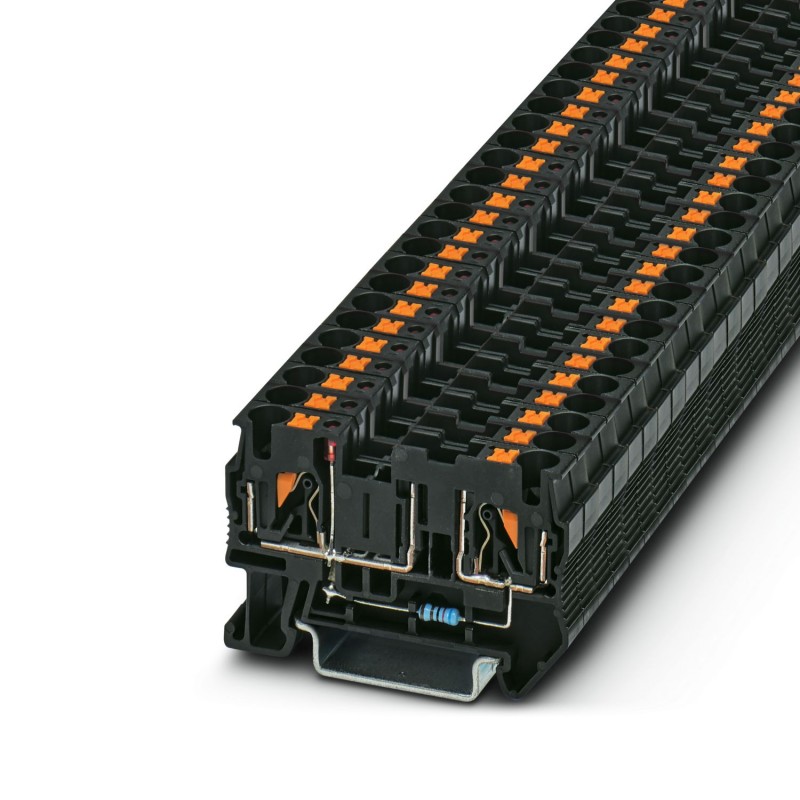

PT 4-FSI/F-LED 12 3208951 PHOENIX CONTACT Sicherungsreihenklemme
PT 4-FSI/F-LED 12
3208951
PHOENIX_CONTACT
50
Sicherungsreihenklemme
Sicherungsschienenklemme, Sicherungstyp: Flach, Sicherungstyp: Typ F (Miniatur), Nennspannung: 12 V, Nennstrom: 10 A, Anschlussart: Push-in-Anschluss, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,2 mm²- 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz
Sicherungsreihenklemme, Art der Sicherung: Flach, Sicherungstyp: Type F (miniature), Nennspannung: 12 V DC, Nennstrom: 10 A, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 4 mm2, Querschnitt: 0,2 mm2- 6 mm2, Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz
Reihenklemmen > Sicherungs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Sicherungsklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 09 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Art der Sicherung | Flach |
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 1,02 W |
| Sicherung | Type F (miniature) |
| Spannung Leuchtanzeige | 12 V DC |
| Strom Leuchtanzeige | 2 mA |
| Strom maximal bei Einzelanordnung | 15 A |
| Spannung Leuchtanzeige | 12 V DC |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 4 mm² |
| Abisolierlänge | 10 mm ... 12 mm |
| Lehrdorn | A4 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt AWG | 24 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel [AWG] | 24 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,25 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,25 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1 mm² |
| Nennstrom | 10 A (Der Strom wird durch die eingesetzte Sicherung, die Spannung durch die Sicherung oder gewählte Leuchtanzeige bestimmt.) |
| Belastungsstrom maximal | 15 A (bei 6 mm² Leiterquerschnitt starr) |
| Nennspannung | 12 V DC (Der Strom wird durch die eingesetzte Sicherung, die Spannung durch die Sicherung oder gewählte Leuchtanzeige bestimmt.) |
| Nennquerschnitt | 4 mm² |
| Anschlussquerschnitte direkt steckbar | |
| Leiterquerschnitt starr | 0,5 mm² ... 6 mm² |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,5 mm² ... 2,5 mm² |
| Breite | 6,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 56 mm |
| Tiefe | 35,3 mm |
| Tiefe auf NS 35/7,5 | 36,5 mm |
| Tiefe auf NS 35/15 | 44 mm |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Bemessungsstrom In (EF008250) | 10 A |
| Bemessungsspannung (EF000228) | 12 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | sonstige |
| Ausführung elektrischer Anschluss 2 (EF002527) | sonstige |
| Anzahl der Etagen (EF002659) | 1 |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 6.15 mm |
| Höhe (EF000040) | 55.9 mm |
| Tiefe (EF000049) | 35.25 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | schwarz |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3208951-PT 4-FSI/F-LED 12 | 113 Kbytes |
|
